Сиденья. Переключатель Электропривода Опоры Поясницы Переднего Сиденья Проверка

Кузов. Lexus GS450h GWS191

Сиденья. Lexus GS450h GWS191

Переключатель Электропривода Опоры Поясницы Переднего Сиденья -- Проверка

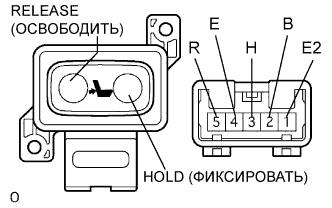

1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ОПОРЫ ПОЯСНИЦЫ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ

Измерьте сопротивление между контактами в каждом положении переключателя.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Состояние переключателя	Заданные условия
1 (E2) - 5 (R)	HOLD	Менее 1 Ом
2 (B) - 3 (H)	HOLD	Менее 1 Ом
1 (E2) - 5 (R)	OFF (ВЫКЛ)	Менее 1 Ом
3 (H) - 4 (E)	OFF (ВЫКЛ)	Менее 1 Ом
2 (B) - 5 (R)	RELEASE	Менее 1 Ом
3 (H) - 4 (E)	RELEASE	Менее 1 Ом

Если результат не соответствует требованиям, замените переключатель.

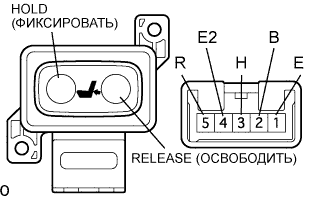

2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ОПОРЫ ПОЯСНИЦЫ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ

Измерьте сопротивление между контактами в каждом положении переключателя.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Состояние переключателя	Заданные условия
4 (E2) - 3 (R)	HOLD	Менее 1 Ом
2 (B) - 5 (H)	HOLD	Менее 1 Ом
4 (E2) - 3 (R)	OFF (ВЫКЛ)	Менее 1 Ом
5 (H) - 1 (E)	OFF (ВЫКЛ)	Менее 1 Ом
2 (B) - 3 (R)	RELEASE	Менее 1 Ом
5 (H) - 1 (E)	RELEASE	Менее 1 Ом

Если результат не соответствует требованиям, замените переключатель.
