СИСТЕМА ОСВЕЩЕНИЯ - Цепь питания ЭБУ системы AFS |
ОПИСАНИЕ
Данная цепь используется для определения состояния выключателя зажигания. Соответствующий сигнал поступает от выключателя зажигания в ЭБУ системы AFS.

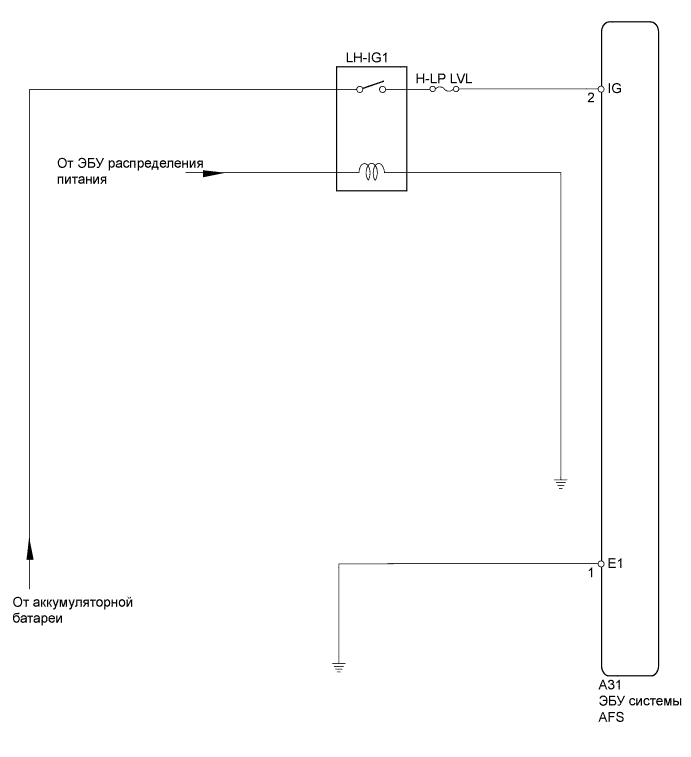

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СИСТЕМЫ AFS – МАССА) |

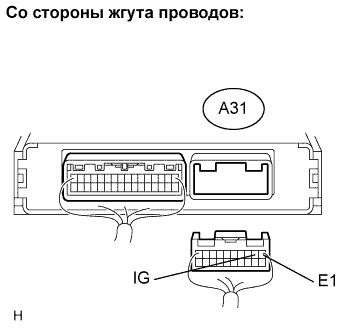

Отсоедините разъем А31 ЭБУ.
Измерьте напряжение на разъеме со стороны жгута проводов.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
A31-2 (IG) - масса
| Зажигание включено (IG)
| 10-14 В
|
Измерьте сопротивление разъема со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
A31-1 (E1) - масса
| Менее 1 Ом
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| OK |
|
|
|
| ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
