СИСТЕМА ИММОБИЛАЙЗЕРА ДВИГАТЕЛЯ - Цепь питания ЭБУ сертификации |
ОПИСАНИЕ
Цепь обеспечивает питание, необходимое для работы ЭБУ сертификации.

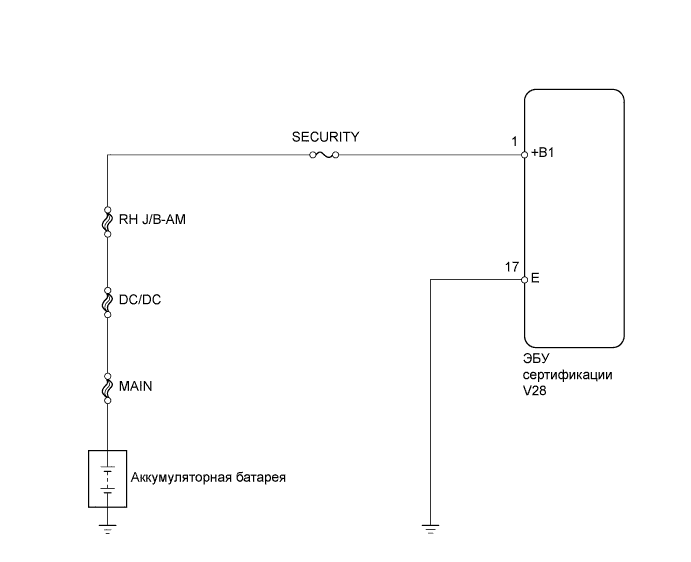

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ (SECURITY) |
Извлеките предохранитель SECURITY из правого главного ЭБУ кузова.
Измерьте сопротивление плавкого предохранителя.
- Номинальное сопротивление:
- Менее 1 Ом
| | ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ |
|
|
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СЕРТИФИКАЦИИ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА) |

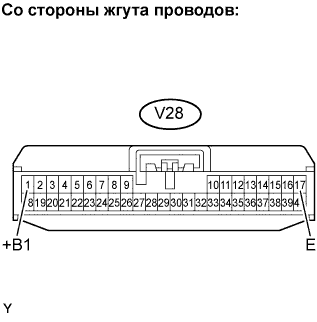

Отсоедините разъем V28 ЭБУ.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
V28-17 (E) - масса
| Менее 1 Ом
|
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Заданные условия
|
V28-1 (+B1) - масса
| 11-14 В
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| OK |
|
|
|
| ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
