Система Иммобилайзера Двигателя Цепь Питания Блока Идентификационного Кода
ОПИСАНИЕ
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ (SECURITY)
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ КОДА ИММОБИЛАЙЗЕРА – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
СИСТЕМА ИММОБИЛАЙЗЕРА ДВИГАТЕЛЯ - Цепь питания блока идентификационного кода |
ОПИСАНИЕ
Данная цепь обеспечивает питание, необходимое для работы блока идентификационного кода.

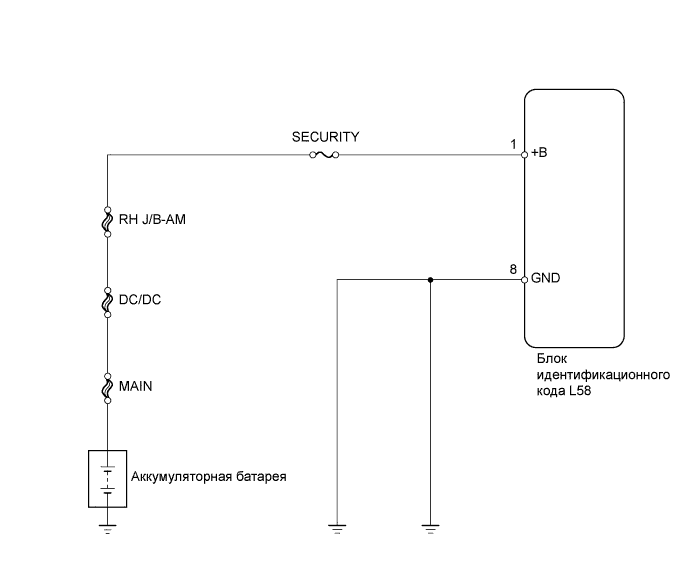

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ (SECURITY) |
Извлеките предохранитель SECURITY из правого главного ЭБУ кузова.
Измерьте сопротивление плавкого предохранителя.
- Номинальное сопротивление:
- Менее 1 Ом
| | ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ |
|
|
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ КОДА ИММОБИЛАЙЗЕРА – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА) |

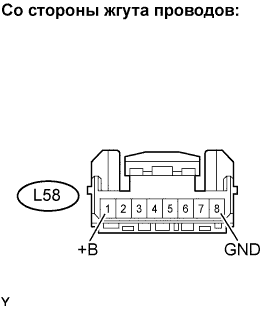

Отсоедините разъем L58 ЭБУ.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
L58-8 (GND) - масса
| Менее 1 Ом
|
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Заданные условия
|
L58-1 (+B) - масса
| 11-14 В
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| OK |
|
|
|
| ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
