СИСТЕМА УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ - Функция предотвращения блокировки ключа не работает должным образом


ОПИСАНИЕ

Когда передатчик системы дистанционного управления замками дверей находится в автомобиле или сигнал включения освещения проема двери выводится на правый главный ЭБУ кузова, блокировка двери с помощью выключателя блокировки на наружной ручке невозможна.

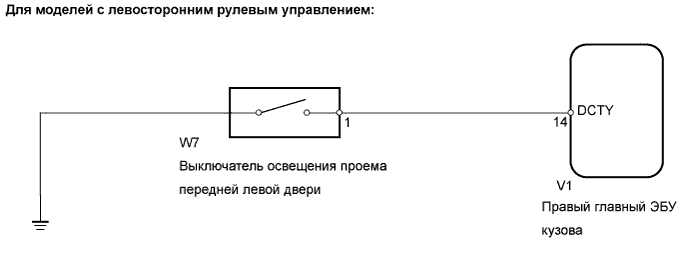

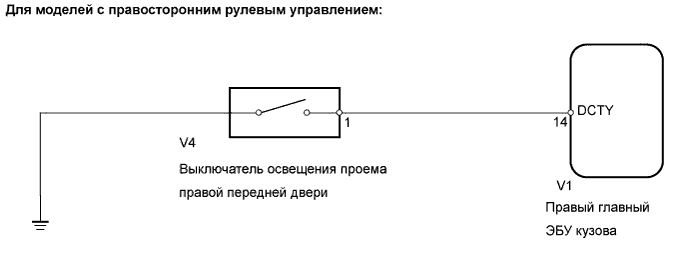

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Управления Замками Дверей Функция Предотвращения Блокировки Ключа Не Работает Должным Образом


Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Управления Замками Дверей Функция Предотвращения Блокировки Ключа Не Работает Должным Образом


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ СИСТЕМУ ПОСАДКИ И ЗАПУСКА

  1. Убедитесь, что все функции блокировки системы посадки работают нормально с помощью выключателя блокировки.

    OK:
    Функция блокировки системы посадки работает нормально.


NG
Перейдите к разделу "СИСТЕМА ПОСАДКИ И ЗАПУСКА"
OK


2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ)

  1. Проверьте в режиме DATA LIST работу выключателя освещения дверного проема.

    Правый главный ЭБУ кузова
    Параметр / Устройство
    		Измеряемый параметр / отображение на дисплее (диапазон)
    		Нормальное состояние
    		Замечание по диагностике
    D Door Courtesy SW
    		Сигнал выключателя освещения проема двери со стороны водителя / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Дверь со стороны водителя разблокирована
    OFF (ВЫКЛ): Дверь со стороны водителя заблокирована
    		-
    OK:
    На экране прибора появляется сообщение ON (ВКЛ) (дверь водителя разблокирована).


OK
ЗАМЕНИТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА
NG


3.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (со стороны водителя)
Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Управления Замками Дверей Функция Предотвращения Блокировки Ключа Не Работает Должным Образом

  1. Снимите выключатель освещения проема двери.

  1. Измерьте сопротивление выключателя.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Состояние выключателя
    		Заданные условия
    1 - масса
    		Не нажат (ON (ВКЛ))
    		Менее 1 Ом
    1 - масса
    		Нажат (OFF (ВЫКЛ))
    		10 кОм или более


NG
ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (со стороны водителя)
OK

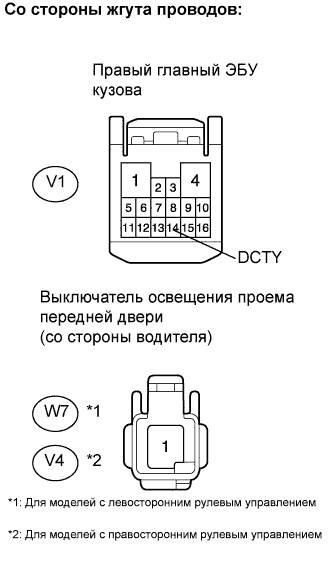

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ - ПЕРЕКЛЮЧАТЕЛЬ)
Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Управления Замками Дверей Функция Предотвращения Блокировки Ключа Не Работает Должным Образом

  1. Отсоедините разъем V1 ЭБУ.

  1. Отсоедините разъем W7*1 или V4*2 переключателя.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    V1-14 (DCTY) - W7-1
    		Менее 1 Ом
    V1-14 (DCTY) - масса
    		10 кОм или более
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    V1-14 (DCTY) - V4-1
    		Менее 1 Ом
    V1-14 (DCTY) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА
