СИСТЕМА УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ - Невозможно разблокировать / заблокировать только дверь пассажира


ОПИСАНИЕ

ЭБУ двери пассажира получает сигналы выключателя блокировки/разблокировки и приводит в действие электродвигатель замка двери в зависимости от данных сигналов.

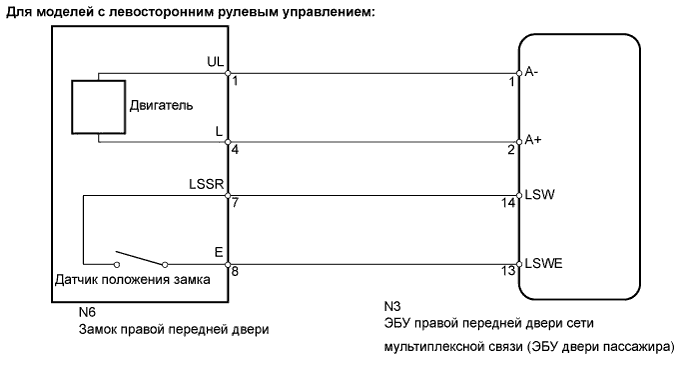

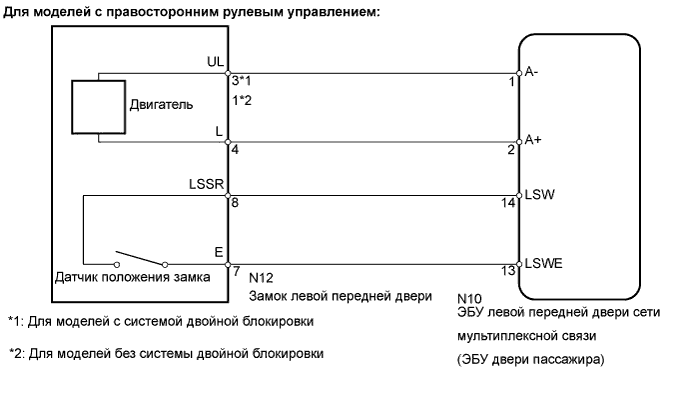

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Управления Замками Дверей Невозможно Разблокировать / Заблокировать Только Дверь Пассажира


Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Управления Замками Дверей Невозможно Разблокировать / Заблокировать Только Дверь Пассажира


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ЭЛЕКТРОДВИГАТЕЛЬ ЗАМКА ПЕРЕДНЕЙ ДВЕРИ)

  1. Выберите режим Active Test, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что электродвигатель замка работает.

    ЭБУ двери пассажира
    Параметр / Устройство
    		Описание проверки
    		Замечание по диагностике
    Door Lock
    		Управление положением LOCK (ЗАБЛОКИР) / UNLOCK (РАЗБЛОКИР) электродвигателя замка двери
    		-
    OK:
    Дверь блокируется/разблокируется.
    Результат
    Результат
    		Следующий шаг
    NG
    		А
    OK (для моделей с левосторонним рулевым управлением)
    		B
    OK (для моделей с правосторонним рулевым управлением)
    		C


B
ЗАМЕНИТЕ ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

C
ЗАМЕНИТЕ ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ
А

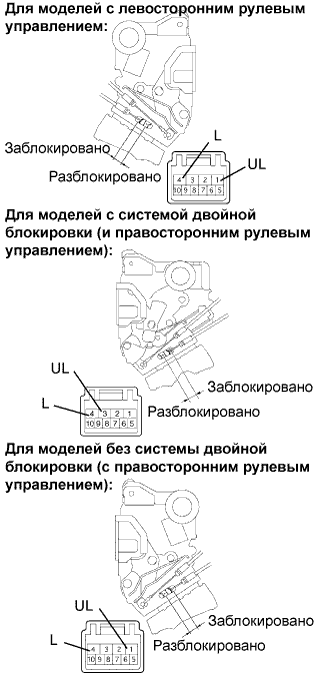

2.ПРОВЕРЬТЕ ЗАМОК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (со стороны пассажира)
Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Управления Замками Дверей Невозможно Разблокировать / Заблокировать Только Дверь Пассажира

  1. Подайте на электродвигатель замка двери напряжение аккумуляторной батареи и проверьте его работу.

    OK:
    Для моделей с левосторонним рулевым управлением:
    Условия измерений
    		Заданные условия
    Положительный (+) вывод аккумуляторной батареи → контакт 4 (L)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (UL)
    		Заблокировано
    Положительный (+) вывод аккумуляторной батареи → контакт 1 (UL)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 4 (L)
    		Разблокировано
    Для моделей с системой двойной блокировки (и правосторонним рулевым управлением):
    Условия измерений
    		Заданные условия
    Положительный (+) вывод аккумуляторной батареи → контакт 4 (L)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (UL)
    		Заблокировано
    Положительный (+) вывод аккумуляторной батареи → контакт 3 (UL)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 4 (L)
    		Разблокировано
    Для моделей без системы двойной блокировки (с правосторонним рулевым управлением):
    Условия измерений
    		Заданные условия
    Положительный (+) вывод аккумуляторной батареи → контакт 4 (L)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (UL)
    		Заблокировано
    Положительный (+) вывод аккумуляторной батареи → контакт 1 (UL)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 4 (L)
    		Разблокировано


NG
ЗАМЕНИТЕ ЗАМОК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (со стороны пассажира)
OK


3.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПОЗИЦИОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ ЗАМКА ДВЕРИ)

  1. Проверьте в режиме DATA LIST работу позиционного переключателя замка двери.

    ЭБУ двери пассажира
    Параметр / Устройство
    		Измеряемый параметр / отображение на дисплее (диапазон)
    		Нормальное состояние
    		Замечание по диагностике
    Lock Pos SW
    		Сигнал позиционного переключателя замка двери со стороны пассажира / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Дверь со стороны пассажира разблокирована
    OFF (ВЫКЛ): Дверь со стороны пассажира заблокирована
    		-
    OK:
    На экране прибора появляется сообщение ON (ВКЛ) (дверь пассажира разблокирована).
    Результат
    Результат
    		Следующий шаг
    NG
    		А
    OK (для моделей с левосторонним рулевым управлением)
    		B
    OK (для моделей с правосторонним рулевым управлением)
    		C


B
ЗАМЕНИТЕ ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

C
ЗАМЕНИТЕ ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ
А

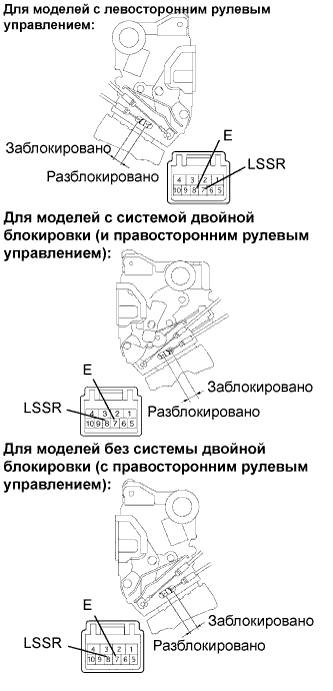

4.ПРОВЕРЬТЕ ЗАМОК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (ПОЗИЦИОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ ЗАМКА ДВЕРИ) (со стороны пассажира)
Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Управления Замками Дверей Невозможно Разблокировать / Заблокировать Только Дверь Пассажира

  1. Измерьте сопротивление позиционного переключателя.

    Номинальное сопротивление:
    Для моделей с левосторонним рулевым управлением
    Контакты для подключения диагностического прибора
    		Состояние выключателя
    		Заданные условия
    7 (LSSR) - 8 (E)
    		Разблокировано
    		Менее 1 Ом
    7 (LSSR) - 8 (E)
    		Заблокировано
    		10 кОм или более
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Состояние выключателя
    		Заданные условия
    8 (LSSR) - 7 (E)
    		Разблокировано
    		Менее 1 Ом
    8 (LSSR) - 7 (E)
    		Заблокировано
    		10 кОм или более


NG
ЗАМЕНИТЕ ЗАМОК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (со стороны пассажира)
OK

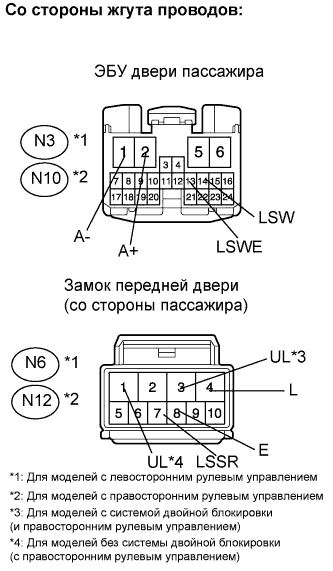

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ДВЕРИ ПАССАЖИРА - ЗАМОК ПЕРЕДНЕЙ ДВЕРИ)
Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Управления Замками Дверей Невозможно Разблокировать / Заблокировать Только Дверь Пассажира

  1. Отсоедините разъем N3*1 или N10*2 ЭБУ.

  1. Отсоедините разъем N6*1 или N12*2 замка двери.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N3-1 (A-) - N6-1 (UL)
    		Менее 1 Ом
    N3-2 (A+) - N6-4 (L)
    		Менее 1 Ом
    N3-14 (LSW) - N6-7 (LSSR)
    		Менее 1 Ом
    N3-13 (LSWE) - N6-8 (E)
    		Менее 1 Ом
    N3-1 (A-) - масса
    		10 кОм или более
    N3-2 (A+) - масса
    		10 кОм или более
    N3-14 (LSW) - масса
    		10 кОм или более
    N3-13 (LSWE) - масса
    		10 кОм или более
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N10-1 (A-) - N12-3 (UL)*3
    		Менее 1 Ом
    N10-1 (A-) - N12-1 (UL)*4
    		Менее 1 Ом
    N10-2 (A+) - N12-4 (L)
    		Менее 1 Ом
    N10-14 (LSW) - N12-7 (LSSR)
    		Менее 1 Ом
    N10-13 (LSWE) - N12-8 (E)
    		Менее 1 Ом
    N10-1 (A-) - масса
    		10 кОм или более
    N10-2 (A+) - масса
    		10 кОм или более
    N10-2 (A+) - масса
    		10 кОм или более
    N10-14 (LSW) - масса
    		10 кОм или более
    Результат
    Результат
    		Следующий шаг
    OK (для моделей с левосторонним рулевым управлением)
    		А
    OK (для моделей с правосторонним рулевым управлением)
    		B
    NG
    		C


B
ЗАМЕНИТЕ ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

C
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
А

ЗАМЕНИТЕ ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ
