СИСТЕМА ОСВЕЩЕНИЯ - Цепь лампы освещения дверных проемов


ОПИСАНИЕ

Лампа освещения дверного проема включается при открывании двери и выключается при закрывании двери.

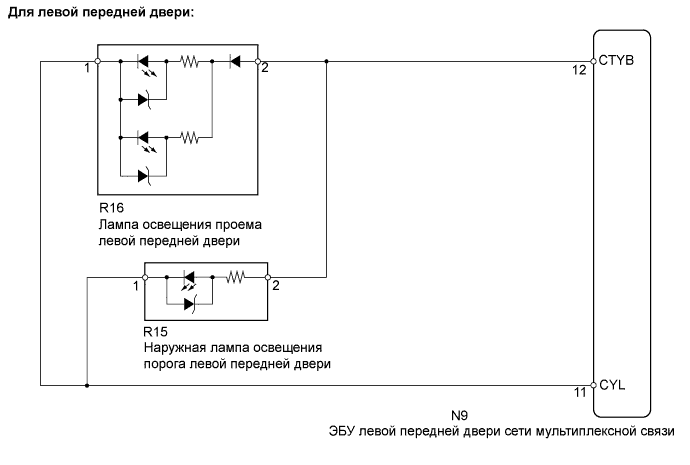

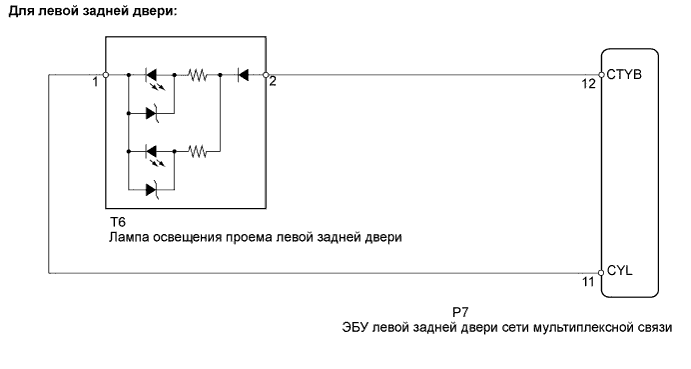

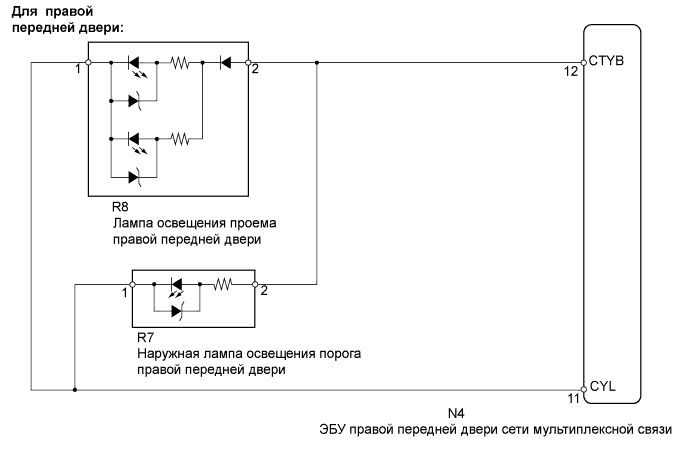

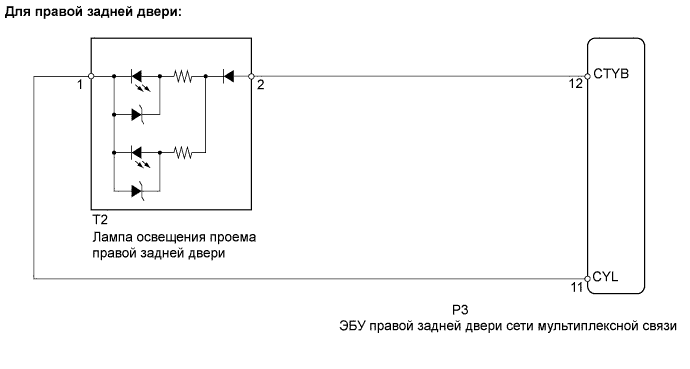

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Освещение.Система Освещения.Система Освещения Цепь Лампы Освещения Дверных Проемов


Lexus GS450h GWS191.Освещение.Система Освещения.Система Освещения Цепь Лампы Освещения Дверных Проемов


Lexus GS450h GWS191.Освещение.Система Освещения.Система Освещения Цепь Лампы Освещения Дверных Проемов


Lexus GS450h GWS191.Освещение.Система Освещения.Система Освещения Цепь Лампы Освещения Дверных Проемов


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ РАБОТУ (ЛАМПЫ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА И НАРУЖНОЙ ЛАМПЫ ОСВЕЩЕНИЯ ПОРОГА)

  1. Убедитесь в том, что при открывании двери включаются перечисленные ниже лампы.

    Результат
    Результат
    		Следующий шаг
    Не включается лампа освещения проема или наружная лампа освещения порога левой передней двери
    		А
    Не включается лампа освещения проема или наружная лампа освещения порога правой передней двери
    		B
    Не включается лампа освещения проема левой задней двери
    		C
    Не включается лампа освещения проема правой задней двери
    		D


B
Перейдите к шагу 7

C
Перейдите к шагу 12

D
Перейдите к шагу 15
А


2.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ЛАМПА ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ)

  1. Войдите в режим Active Test, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что лампа освещения проема передней двери горит.

    ЭБУ левой передней двери сети мультиплексной связи
    Параметр / Устройство
    		Описание проверки
    		Замечание по диагностике
    Courtesy Light
    		Включение / выключение освещения дверных проемов и порогов
    		-
    OK:
    Лампа освещения дверного проема загорается.

    Результат
    Результат
    		Следующий шаг
    Не включается лампа освещения дверного проема
    		А
    Не включается лампа освещения порога
    		B
    OK
    		C


B
Перейдите к шагу 5

C
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
А


3.ЗАМЕНИТЕ ЛАМПУ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

  1. Временно замените лампу освещения проема левой передней двери новой или заведомо исправной.

  1. Убедитесь в том, что лампа освещения проема левой передней двери включается.

    OK:
    Лампа освещения проема левой передней двери включается.


OK
КОНЕЦ
NG

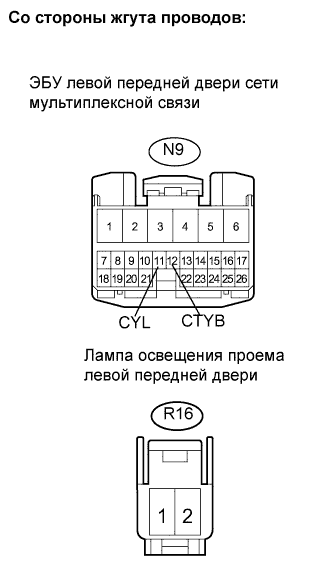

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ – ЛАМПА ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ)
Lexus GS450h GWS191.Освещение.Система Освещения.Система Освещения Цепь Лампы Освещения Дверных Проемов

  1. Отсоедините разъем N9 ЭБУ.

  1. Отсоедините разъем R16 фары.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N9-12 (CTYB) - R16-2
    		Менее 1 Ом
    N9-11 (CYL) - R16-1
    		Менее 1 Ом
    N9-12 (CTYB) - масса
    		10 кОм или более
    N9-11 (CYL) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

5.ЗАМЕНИТЕ НАРУЖНУЮ ЛАМПУ ОСВЕЩЕНИЯ ПОРОГА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

  1. Временно замените наружную лампу освещения порога левой передней двери новой или заведомо исправной.

  1. Убедитесь в том, что наружная лампа освещения порога левой передней двери включается.

    OK:
    Наружная лампа освещения порога левой передней двери включается.


OK
КОНЕЦ
NG

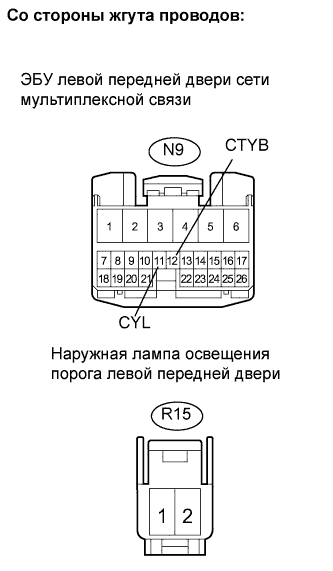

6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ – НАРУЖНАЯ ЛАМПА ОСВЕЩЕНИЯ ПОРОГА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ)
Lexus GS450h GWS191.Освещение.Система Освещения.Система Освещения Цепь Лампы Освещения Дверных Проемов

  1. Отсоедините разъем N9 ЭБУ.

  1. Отсоедините разъем R15 фары.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N9-12 (CTYB) - R15-2
    		Менее 1 Ом
    N9-11 (CYL) - R15-1
    		Менее 1 Ом
    N9-12 (CTYB) - масса
    		10 кОм или более
    N9-11 (CYL) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

7.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ЛАМПА ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ)

  1. Войдите в режим Active Test, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что лампа освещения проема правой передней двери горит.

    ЭБУ правой передней двери сети мультиплексной связи
    Параметр / Устройство
    		Описание проверки
    		Замечание по диагностике
    Curtesy Lamp
    		Включение / выключение освещения дверных проемов и порогов
    		-
    OK:
    Лампа освещения дверного проема загорается.

    Результат
    Результат
    		Следующий шаг
    Не включается лампа освещения дверного проема
    		А
    Не включается лампа освещения порога
    		B
    OK
    		C


B
Перейдите к шагу 10

C
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
А


8.ЗАМЕНИТЕ ЛАМПУ ОСВЕЩЕНИЯ ПРОЕМА (ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ)

  1. Временно замените лампу освещения проема правой передней двери новой или заведомо исправной.

  1. Убедитесь в том, что лампа освещения проема правой передней двери включается.

    OK:
    Лампа освещения проема правой передней двери включается.


OK
КОНЕЦ
NG

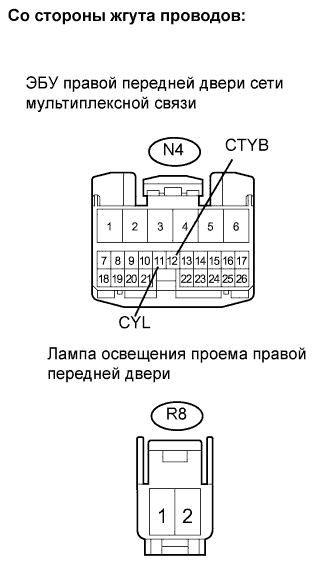

9.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ – ЛАМПА ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ)


    Lexus GS450h GWS191.Освещение.Система Освещения.Система Освещения Цепь Лампы Освещения Дверных Проемов

  1. Отсоедините разъем N4 ЭБУ.

  1. Отсоедините разъем R8 фары.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N4-12 (CTYB) - R8-2
    		Менее 1 Ом
    N4-11 (CYL) - R8-1
    		Менее 1 Ом
    N4-12 (CTYB) - масса
    		10 кОм или более
    N4-11 (CYL) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

10.ЗАМЕНИТЕ НАРУЖНУЮ ЛАМПУ ОСВЕЩЕНИЯ ПОРОГА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

  1. Временно замените наружную лампу освещения порога правой передней двери новой или заведомо исправной.

  1. Убедитесь в том, что наружная лампа освещения порога правой передней двери включается.

    OK:
    Наружная лампа освещения порога правой передней двери включается.


OK
КОНЕЦ
NG

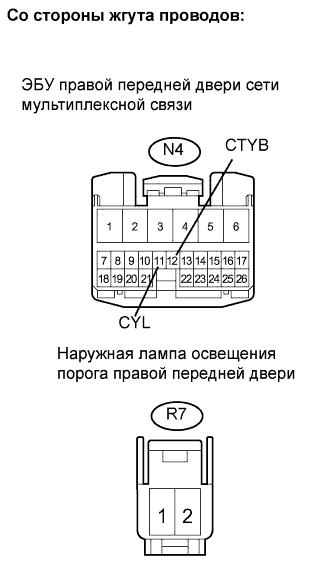

11.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ – НАРУЖНАЯ ЛАМПА ОСВЕЩЕНИЯ ПОРОГА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ)


    Lexus GS450h GWS191.Освещение.Система Освещения.Система Освещения Цепь Лампы Освещения Дверных Проемов

  1. Отсоедините разъем N4 ЭБУ.

  1. Отсоедините разъем R7 фары.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N4-12 (CTYB) - R7-2
    		Менее 1 Ом
    N4-11 (CYL) - R7-1
    		Менее 1 Ом
    N4-12 (CTYB) - масса
    		10 кОм или более
    N4-11 (CYL) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

12.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ЛАМПА ОСВЕЩЕНИЯ ПРОЕМА ЗАДНЕЙ ДВЕРИ)

  1. Войдите в режим Active Test, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что лампа освещения проема задней двери горит.

    ЭБУ левой задней двери сети мультиплексной связи
    Параметр / Устройство
    		Описание проверки
    		Замечание по диагностике
    Curtesy Lamp
    		Включение / выключение освещения дверных проемов и порогов
    		-
    OK:
    Лампа освещения дверного проема загорается.


OK
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
NG


13.ЗАМЕНИТЕ ЛАМПУ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

  1. Временно замените лампу освещения проема левой задней двери новой или заведомо исправной.

  1. Убедитесь в том, что лампа освещения проема левой задней двери включается.

    OK:
    Лампа освещения проема левой задней двери включается.


OK
КОНЕЦ
NG

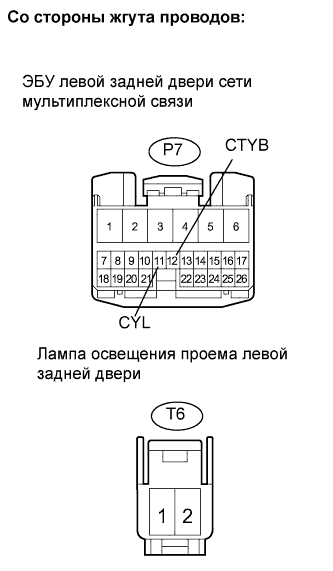

14.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ – ЛАМПА ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)
Lexus GS450h GWS191.Освещение.Система Освещения.Система Освещения Цепь Лампы Освещения Дверных Проемов

  1. Отсоедините разъем P7 ЭБУ.

  1. Отсоедините разъем T6 лампы.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    P7-12 (CTYB) - T6-2
    		Менее 1 Ом
    P7-11 (CYL) - T6-1
    		Менее 1 Ом
    P7-12 (CTYB) - масса
    		10 кОм или более
    P7-11 (CYL) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

15.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ЛАМПА ОСВЕЩЕНИЯ ПРОЕМА ЗАДНЕЙ ДВЕРИ)

  1. Войдите в режим Active Test, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что лампа освещения проема задней двери горит.

    ЭБУ правой задней двери сети мультиплексной связи
    Параметр / Устройство
    		Описание проверки
    		Замечание по диагностике
    Curtesy Lamp
    		Включение / выключение освещения дверных проемов и порогов
    		-
    OK:
    Лампа освещения дверного проема загорается.


OK
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
NG


16.ЗАМЕНИТЕ ЛАМПУ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ

  1. Временно замените лампу освещения проема правой задней двери новой или заведомо исправной.

  1. Убедитесь в том, что лампа освещения проема правой задней двери включается.

    OK:
    Лампа освещения проема задней двери включается.


OK
КОНЕЦ
NG

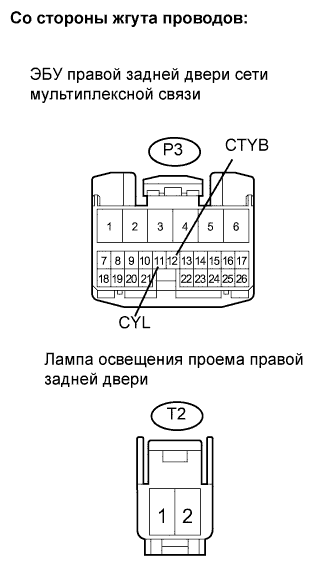

17.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ – ЛАМПА ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ)


    Lexus GS450h GWS191.Освещение.Система Освещения.Система Освещения Цепь Лампы Освещения Дверных Проемов

  1. Отсоедините разъем P3 ЭБУ.

  1. Отсоедините разъем T2 лампы.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    P3-12 (CTYB) - T2-2
    		Менее 1 Ом
    P3-11 (CYL) - T2-1
    		Менее 1 Ом
    P3-12 (CTYB) - масса
    		10 кОм или более
    P3-11 (CYL) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
