СИСТЕМА УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ - Невозможно разблокировать / заблокировать ни одну из дверей с помощью выключателя системы блокировки дверей


ОПИСАНИЕ

Правый главный ЭБУ кузова получает сигналы от выключателя системы блокировки дверей и приводит в действие электродвигатели замков всех дверей в зависимости от данных сигналов.

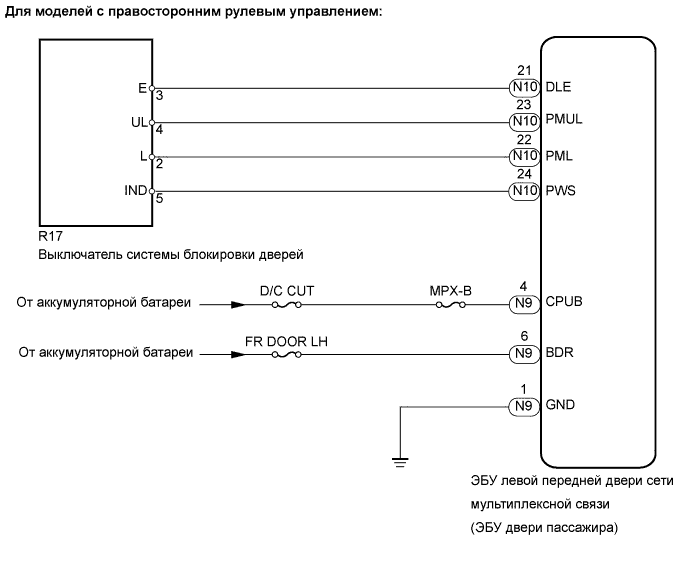

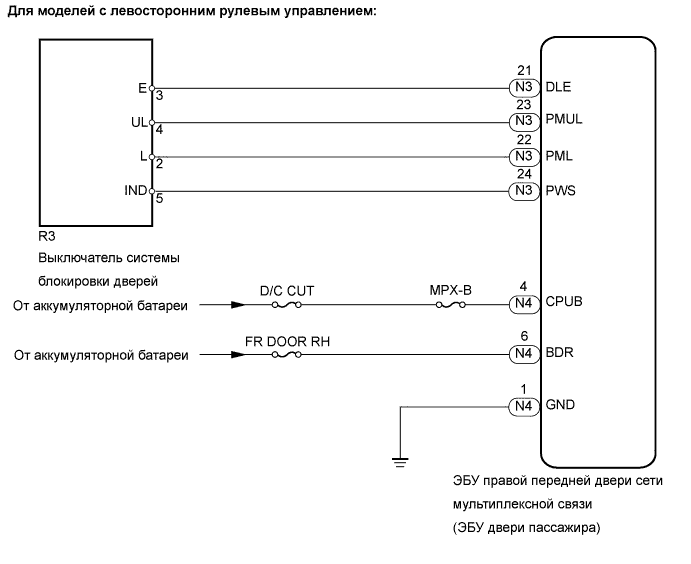

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Управления Замками Дверей Невозможно Разблокировать / Заблокировать Ни Одну Из Дверей С Помощью Выключателя Системы Блокировки Дверей


Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Управления Замками Дверей Невозможно Разблокировать / Заблокировать Ни Одну Из Дверей С Помощью Выключателя Системы Блокировки Дверей


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (FR DOOR LH, FR DOOR RH, MPX-B, D/C CUT)

  1. Для моделей с левосторонним рулевым управлением:
    Извлеките предохранитель FR DOOR RH из правого главного ЭБУ кузова.

  1. Для моделей с правосторонним рулевым управлением:
    Извлеките предохранитель FR DOOR LH из левого главного ЭБУ кузова.

  1. Извлеките предохранители MPX-B и D/C CUT из распределительного блока № 1 моторного отсека.

  1. Измерьте сопротивление предохранителей.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Управления Замками Дверей Невозможно Разблокировать / Заблокировать Ни Одну Из Дверей С Помощью Выключателя Системы Блокировки Дверей

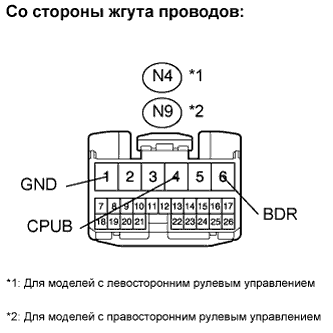

  1. Отсоедините разъем N4*1 или N9*2 ЭБУ.

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N4-6 (BDR) - N4-1 (GND)
    		10-14 В
    N4-4 (CPUB) - N4-1 (GND)
    		10-14 В
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N9-6 (BDR) - N9-1 (GND)
    		10-14 В
    N9-4 (CPUB) - N9-1 (GND)
    		10-14 В

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N4-1 (GND) - масса
    		Менее 1 Ом
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N9-1 (GND) - масса
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ БЛОКИРОВКИ ДВЕРЕЙ
Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Управления Замками Дверей Невозможно Разблокировать / Заблокировать Ни Одну Из Дверей С Помощью Выключателя Системы Блокировки Дверей

  1. Снимите выключатель системы блокировки дверей.

  1. Измерьте сопротивление выключателя.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    2 (L) - 3 (E)
    		Заблокировано
    		Менее 1 Ом
    4 (UL) - 3 (E)
    		Разблокировано
    		Менее 1 Ом
    2 (L) - 3 (E)
    		Разблокировано
    		10 кОм или более
    4 (UL) - 3 (E)
    		Заблокировано
    		10 кОм или более


NG
ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ ДВЕРЕЙ В СБОРЕ
OK


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ БЛОКИРОВКИ ДВЕРЕЙ – ЭБУ ДВЕРИ ПАССАЖИРА)
Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Управления Замками Дверей Невозможно Разблокировать / Заблокировать Ни Одну Из Дверей С Помощью Выключателя Системы Блокировки Дверей

  1. Отсоедините разъем R3*1 или R17*2 выключателя.

  1. Отсоедините разъем N3*1 или N10*2 ЭБУ.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    R3-3 (E) - N3-21 (DLE)
    		Менее 1 Ом
    R3-4 (UL) - N3-23 (PMUL)
    		Менее 1 Ом
    R3-2 (L) - N3-22 (PNL)
    		Менее 1 Ом
    R3-5 (IND) - N3-24 (PWS)
    		Менее 1 Ом
    R3-3 (E) - масса
    		10 кОм или более
    R3-4 (UL) - масса
    		10 кОм или более
    R3-2 (L) - масса
    		10 кОм или более
    R3-5 (IND) - масса
    		10 кОм или более
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    R17-3 (E) - N10-21 (DLE)
    		Менее 1 Ом
    R17-4 (UL) - N10-23 (PMUL)
    		Менее 1 Ом
    R17-2 (L) - N10-22 (PNL)
    		Менее 1 Ом
    R17-5 (IND) - N10-24 (PWS)
    		Менее 1 Ом
    R17-3 (E) - масса
    		10 кОм или более
    R17-4 (UL) - масса
    		10 кОм или более
    R17-2 (L) - масса
    		10 кОм или более
    R17-5 (IND) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.ЗАМЕНИТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА

  1. После замены правого главного ЭБУ кузова исправным убедитесь, что все двери блокируются и разблокируются с помощью выключателя системы блокировки дверей.

    OK:
    Все двери блокируются и разблокируются с помощью выключателя системы блокировки дверей.
    Результат
    Результат
    		Следующий шаг
    OK
    		А
    NG (для моделей с левосторонним рулевым управлением)
    		B
    NG (для моделей с правосторонним рулевым управлением)
    		C


B
ЗАМЕНИТЕ ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

C
ЗАМЕНИТЕ ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ
А

КОНЕЦ (ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА НЕИСПРАВЕН)
