Сиденья. Переключатель Электропривода Сиденья Проверка

Кузов. Lexus GS450h GWS191

Сиденья. Lexus GS450h GWS191

Переключатель Электропривода Сиденья -- Проверка

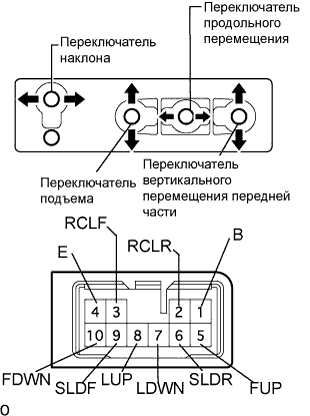

1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ

Измерьте сопротивление между контактами при включении каждого переключателя.

Номинальное сопротивление (переключатель продольного перемещения):

Контакты для подключения диагностического прибора	Состояние переключателя	Заданные условия
1 (B) - 9 (SLDF)	FRONT (ВПЕРЕД)	Менее 1 Ом
4 (E) - 6 (SLDR)	FRONT (ВПЕРЕД)	Менее 1 Ом
4 (E) - 6 (SLDR)	OFF (ВЫКЛ)	Менее 1 Ом
4 (E) - 9 (SLDF)	OFF (ВЫКЛ)	Менее 1 Ом
1 (B) - 6 (SLDR)	REAR (НАЗАД)	Менее 1 Ом
4 (E) - 9 (SLDF)	REAR (НАЗАД)	Менее 1 Ом

Номинальное сопротивление (переключатель вертикального перемещения передней части):

Контакты для подключения диагностического прибора	Состояние переключателя	Заданные условия
1 (B) - 5 (FUP)	UP (ВВЕРХ)	Менее 1 Ом
4 (E) - 10 (FDWN)	UP (ВВЕРХ)	Менее 1 Ом
4 (E) - 5 (FUP)	OFF (ВЫКЛ)	Менее 1 Ом
4 (E) - 10 (FDWN)	OFF (ВЫКЛ)	Менее 1 Ом
1 (B) - 5 (FUP)	DOWN (ВНИЗ)	Менее 1 Ом
1 (B) - 10 (FDWN)	DOWN (ВНИЗ)	Менее 1 Ом

Номинальное сопротивление (переключатель подъема):

Контакты для подключения диагностического прибора	Состояние переключателя	Заданные условия
1 (B) - 8 (LUP)	UP (ВВЕРХ)	Менее 1 Ом
4 (E) - 7 (LDWN)	UP (ВВЕРХ)	Менее 1 Ом
4 (E) - 7 (LDWN)	OFF (ВЫКЛ)	Менее 1 Ом
4 (E) - 8 (LUP)	OFF (ВЫКЛ)	Менее 1 Ом
1 (B) - 7 (LDWN)	DOWN (ВНИЗ)	Менее 1 Ом
4 (E) - 8 (LUP)	DOWN (ВНИЗ)	Менее 1 Ом

Номинальное сопротивление (переключатель наклона):

Контакты для подключения диагностического прибора	Состояние переключателя	Заданные условия
1 (B) - 3 (RCLF)	FRONT (ВПЕРЕД)	Менее 1 Ом
2 (RCLR) - 4 (E)	FRONT (ВПЕРЕД)	Менее 1 Ом
2 (RCLR) - 4 (E)	OFF (ВЫКЛ)	Менее 1 Ом
3 (RCLF) - 4 (E)	OFF (ВЫКЛ)	Менее 1 Ом
1 (B) - 2 (RCLR)	REAR (НАЗАД)	Менее 1 Ом
3 (RCLF) - 4 (E)	REAR (НАЗАД)	Менее 1 Ом

Если результат не соответствует требованиям, замените переключатель.

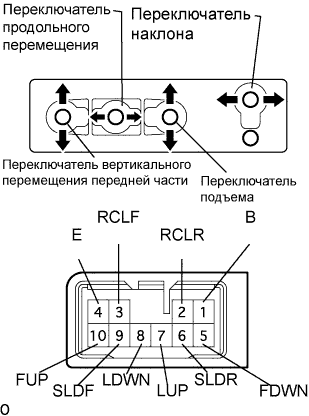

2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ
