Наружное Зеркало Заднего Вида Проверка

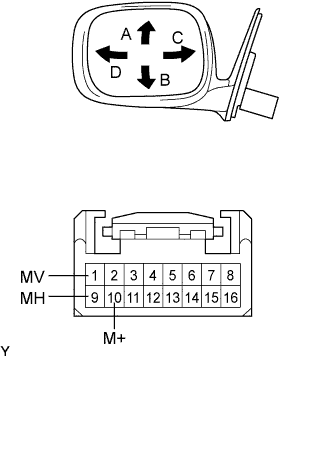

Подайте напряжение аккумуляторной батареи и проверьте работу зеркала.

OK:

Условия измерений	Заданные условия
Положительный (+) вывод аккумуляторной батареи → контакт 1 (MV) Отрицательный (-) вывод аккумуляторной батареи → контакт 10 (M+)	Поворачивается вверх A
Положительный (+) вывод аккумуляторной батареи → контакт 10 (M+) Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (MV)	Поворачивается вниз B
Положительный (+) вывод аккумуляторной батареи → контакт 9 (MH) Отрицательный (-) вывод аккумуляторной батареи → контакт 10 (M+)	Поворачивается вправо C
Положительный (+) вывод аккумуляторной батареи → контакт 10 (M+) Отрицательный (-) вывод аккумуляторной батареи → контакт 9 (MH)	Поворачивается влево D

1. Если результат проверки не отвечает требованиям, замените зеркало в сборе.

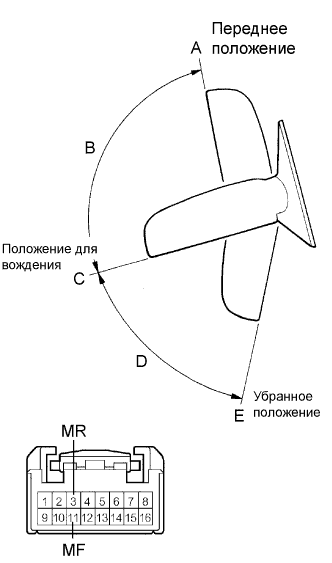

Для каждого положения: Отсоедините аккумуляторную батарею, установите положение зеркала вручную, подсоедините аккумуляторную батарею и проверьте перемещение отводного зеркала.

OK:

Условия измерений	Положение зеркала	Заданные условия
Положительный (+) вывод аккумуляторной батареи → контакт 3 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 11 (MF)	Переднее положение A	Перемещается из положения A в убранное положение E
Положительный (+) вывод аккумуляторной батареи → контакт 11 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (MR)	Переднее положение A	Не перемещается
Положительный (+) вывод аккумуляторной батареи → контакт 3 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 11 (MF)	Положение между передним положением A и положением для вождения C	Перемещается из положения B в убранное положение E
Положительный (+) вывод аккумуляторной батареи → контакт 11 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (MR)	Положение между передним положением A и положением для вождения C	Перемещается из положения B в переднее положение A
Положительный (+) вывод аккумуляторной батареи → контакт 3 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 11 (MF)	Положение для вождения C	Перемещается из положения C в убранное положение E
Положительный (+) вывод аккумуляторной батареи → контакт 11 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (MR)	Положение для вождения C	Не перемещается
Положительный (+) вывод аккумуляторной батареи → контакт 3 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 11 (MF)	Положение между положением для вождения C и убранным положением E	Перемещается из положения D в убранное положение E
Положительный (+) вывод аккумуляторной батареи → контакт 11 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (MR)	Положение между положением для вождения C и убранным положением E	Перемещается из положения D в положения для вождения C
Положительный (+) вывод аккумуляторной батареи → контакт 3 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 11 (MF)	Убранное положение E	Не перемещается
Положительный (+) вывод аккумуляторной батареи → контакт 11 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (MR)	Убранное положение E	Перемещается из E в положения для вождения C

ПРИМЕЧАНИЕ:

Нельзя изменять положение зеркала вручную, когда аккумуляторная батарея подсоединена. Перед изменением положения зеркала вручную отсоедините аккумуляторную батарею.

Проверьте датчик положения зеркала.

1. Подайте напряжение аккумуляторной батареи и сухой батареи на контакты, как указано в таблице ниже.

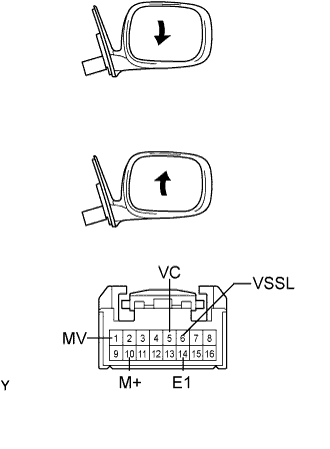

2. Измерьте напряжение, когда зеркало находится в крайнем нижнем и крайнем верхнем положениях.



   Номинальное напряжение:




   Условия измерений (аккумуляторная батарея)	Условия измерений (сухая батарея)	Контакты для подключения вольтметра	Состояние зеркала	Заданные условия
   Положительный (+) вывод аккумуляторной батареи → контакт 10 (M+) Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (MV)	Положительный (+) вывод аккумуляторной батареи → контакт 5 (VC) Отрицательный (-) вывод аккумуляторной батареи → контакт 14 (E1)	Положительный (+) вывод → контакт 6 (VSSL) Отрицательный (-) вывод → контакт 14 (E1)	Поворачивается вниз до упора	0–1,0 В
   Положительный (+) вывод аккумуляторной батареи → контакт 1 (MV) Отрицательный (-) вывод аккумуляторной батареи → контакт 10 (M+)	Положительный (+) вывод аккумуляторной батареи → контакт 5 (VC) Отрицательный (-) вывод аккумуляторной батареи → контакт 14 (E1)	Положительный (+) вывод → контакт 6 (VSSL) Отрицательный (-) вывод → контакт 14 (E1)	Поворачивается вверх до упора	2,8–5,0 В

   1. Если результат проверки не отвечает требованиям, замените зеркало в сборе.

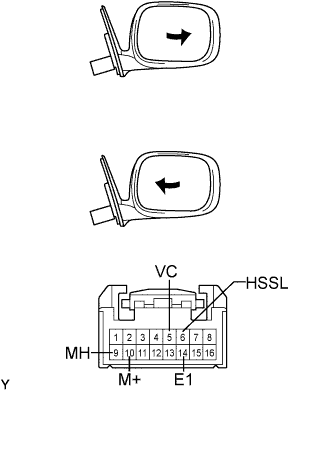

3. Измерьте напряжение, когда зеркало повернуто в крайнее левое и крайнее правое положения.



   Номинальное напряжение:




   Условия измерений (аккумуляторная батарея)	Условия измерений (сухая батарея)	Контакты для подключения вольтметра	Состояние зеркала	Заданные условия
   Положительный (+) вывод аккумуляторной батареи → контакт 9 (MH) Отрицательный (-) вывод аккумуляторной батареи → контакт 10 (M+)	Положительный (+) вывод аккумуляторной батареи → контакт 5 (VC) Отрицательный (-) вывод аккумуляторной батареи → контакт 14 (E1)	Положительный (+) вывод → контакт 13 (HSSL) Отрицательный (-) вывод → контакт 14 (E1)	Поворачивается влево до упора	2,8–5,0 В
   Положительный (+) вывод аккумуляторной батареи → контакт 10 (M+) Отрицательный (-) вывод аккумуляторной батареи → контакт 9 (MH)	Положительный (+) вывод аккумуляторной батареи → контакт 5 (VC) Отрицательный (-) вывод аккумуляторной батареи → контакт 14 (E1)	Положительный (+) вывод → контакт 13 (HSSL) Отрицательный (-) вывод → контакт 14 (E1)	Поворачивается вправо до упора	0–1,0 В

   1. Если результат проверки не отвечает требованиям, замените зеркало в сборе.

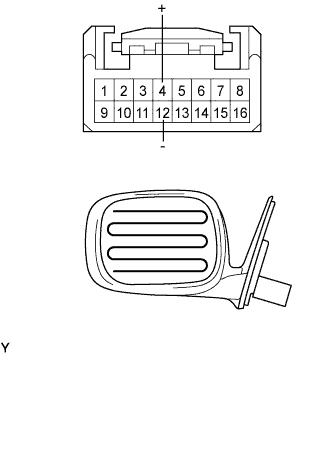

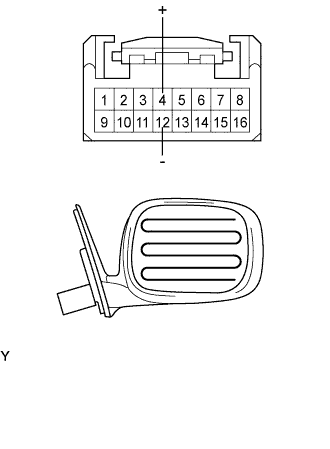

Проверьте обогреватель зеркала.

1. Измерьте сопротивление между контактами 4 и 12 разъема.


   Номинальное сопротивление:

   3,6–4,8 Ом при 25°C (75°F)


2. Подайте напряжение аккумуляторной батареи и проверьте работу обогревателя зеркала.


   OK:

   Условия измерений	Заданные условия
   Положительный (+) вывод аккумуляторной батареи → контакт 4 (+) Отрицательный (-) вывод аккумуляторной батареи → контакт 12 (-)	Зеркало нагревается

   УКАЗАНИЕ:

   Для нагрева зеркала потребуется некоторое (незначительное) время.

   Если результат проверки не отвечает требованиям, замените зеркало в сборе.

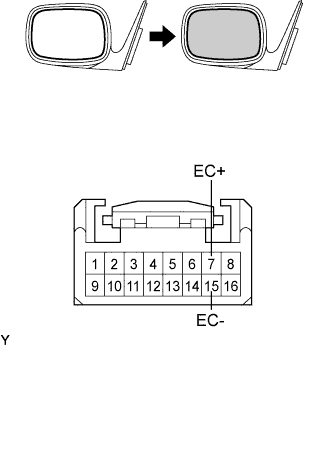

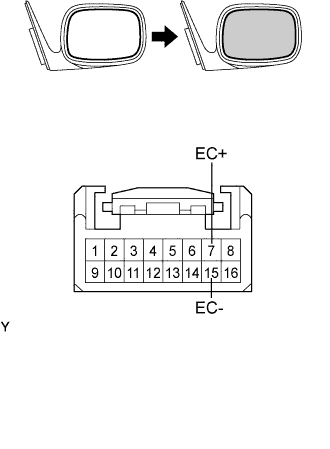

Проверьте работу левого наружного зеркала с электрохромным покрытием.

1. Отсоедините разъем зеркала.


2. Подайте на зеркало напряжение сухой батареи (1,3 В) и проверьте работу поверхности зеркала.


   OK:

   Условия измерений	Заданные условия
   Положительный (+) вывод аккумуляторной батареи → 7 (EC+) Отрицательный (-) вывод аккумуляторной батареи → 15 (EC-)	Поверхность зеркала темнеет

   Если результат проверки не отвечает требованиям, замените зеркало в сборе.


Подайте напряжение аккумуляторной батареи и проверьте работу зеркала.

OK:

Условия измерений	Заданные условия
Положительный (+) вывод аккумуляторной батареи → контакт 1 (MV) Отрицательный (-) вывод аккумуляторной батареи → контакт 10 (M+)	Поворачивается вверх A
Положительный (+) вывод аккумуляторной батареи → контакт 10 (M+) Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (MV)	Поворачивается вниз B
Положительный (+) вывод аккумуляторной батареи → контакт 9 (MH) Отрицательный (-) вывод аккумуляторной батареи → контакт 10 (M+)	Поворачивается влево C
Положительный (+) вывод аккумуляторной батареи → контакт 10 (M+) Отрицательный (-) вывод аккумуляторной батареи → контакт 9 (MH)	Поворачивается вправо D

1. Если результат проверки не отвечает требованиям, замените зеркало в сборе.

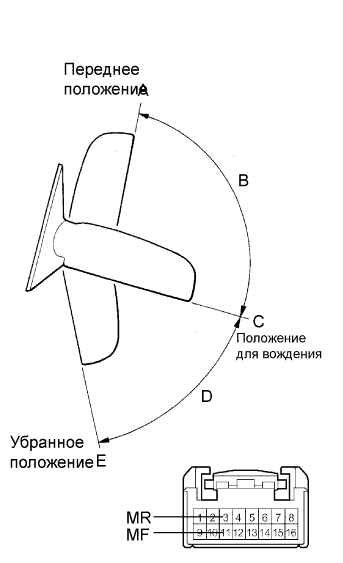

Для каждого положения: Отсоедините аккумуляторную батарею, установите положение зеркала вручную, подсоедините аккумуляторную батарею и проверьте перемещение отводного зеркала.

OK:

Условия измерений	Положение зеркала	Заданные условия
Положительный (+) вывод аккумуляторной батареи → контакт 3 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 11 (MF)	Переднее положение A	Перемещается из положения A в убранное положение E
Положительный (+) вывод аккумуляторной батареи → контакт 11 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (MR)	Переднее положение A	Не перемещается
Положительный (+) вывод аккумуляторной батареи → контакт 3 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 11 (MF)	Положение между передним положением A и положением для вождения C	Перемещается из положения B в убранное положение E
Положительный (+) вывод аккумуляторной батареи → контакт 11 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (MR)	Положение между передним положением A и положением для вождения C	Перемещается из положения B в переднее положение A
Положительный (+) вывод аккумуляторной батареи → контакт 3 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 11 (MF)	Положение для вождения C	Перемещается из положения C в убранное положение E
Положительный (+) вывод аккумуляторной батареи → контакт 11 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (MR)	Положение для вождения C	Не перемещается
Положительный (+) вывод аккумуляторной батареи → контакт 3 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 11 (MF)	Положение между положением для вождения C и убранным положением E	Перемещается из положения D в убранное положение E
Положительный (+) вывод аккумуляторной батареи → контакт 11 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (MR)	Положение между положением для вождения C и убранным положением E	Перемещается из положения D в положения для вождения C
Положительный (+) вывод аккумуляторной батареи → контакт 3 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 11 (MF)	Убранное положение E	Не перемещается
Положительный (+) вывод аккумуляторной батареи → контакт 11 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (MR)	Убранное положение E	Перемещается из E в положения для вождения C

ПРИМЕЧАНИЕ:

Нельзя изменять положение зеркала вручную, когда аккумуляторная батарея подсоединена. Перед изменением положения зеркала вручную отсоедините аккумуляторную батарею.

Проверьте датчик положения зеркала.

1. Подайте напряжение аккумуляторной батареи и сухой батареи на контакты, как указано в таблице ниже.

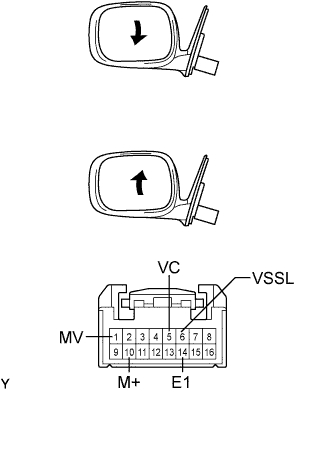

2. Измерьте напряжение, когда зеркало находится в крайнем нижнем и крайнем верхнем положениях.



   Номинальное напряжение:




   Условия измерений (аккумуляторная батарея)	Условия измерений (сухая батарея)	Контакты для подключения вольтметра	Состояние зеркала	Заданные условия
   Положительный (+) вывод аккумуляторной батареи → контакт 10 (M+) Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (MV)	Положительный (+) вывод аккумуляторной батареи → контакт 5 (VC) Отрицательный (-) вывод аккумуляторной батареи → контакт 14 (E1)	Положительный (+) вывод → контакт 6 (VSSL) Отрицательный (-) вывод → контакт 14 (E1)	Поворачивается вниз до упора	0–1,0 В
   Положительный (+) вывод аккумуляторной батареи → контакт 1 (MV) Отрицательный (-) вывод аккумуляторной батареи → контакт 10 (M+)	Положительный (+) вывод аккумуляторной батареи → контакт 5 (VC) Отрицательный (-) вывод аккумуляторной батареи → контакт 14 (E1)	Положительный (+) вывод → контакт 6 (VSSL) Отрицательный (-) вывод → контакт 14 (E1)	Поворачивается вверх до упора	2,8–5,0 В

   1. Если результат проверки не отвечает требованиям, замените зеркало в сборе.

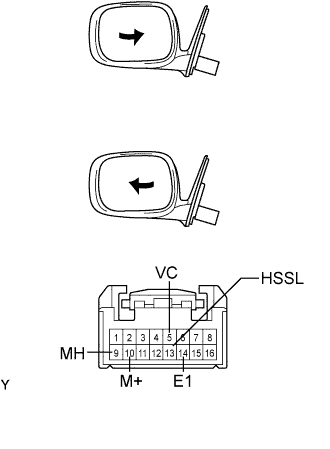

3. Измерьте напряжение, когда зеркало повернуто в крайнее левое и крайнее правое положения.



   Номинальное напряжение:




   Условия измерений (аккумуляторная батарея)	Условия измерений (сухая батарея)	Контакты для подключения вольтметра	Состояние зеркала	Заданные условия
   Положительный (+) вывод аккумуляторной батареи → контакт 9 (MH) Отрицательный (-) вывод аккумуляторной батареи → контакт 10 (M+)	Положительный (+) вывод аккумуляторной батареи → контакт 5 (VC) Отрицательный (-) вывод аккумуляторной батареи → контакт 14 (E1)	Положительный (+) вывод → контакт 13 (HSSL) Отрицательный (-) вывод → контакт 14 (E1)	Поворачивается влево до упора	0–1,0 В
   Положительный (+) вывод аккумуляторной батареи → контакт 10 (M+) Отрицательный (-) вывод аккумуляторной батареи → контакт 9 (MH)	Положительный (+) вывод аккумуляторной батареи → контакт 5 (VC) Отрицательный (-) вывод аккумуляторной батареи → контакт 14 (E1)	Положительный (+) вывод → контакт 13 (HSSL) Отрицательный (-) вывод → контакт 14 (E1)	Поворачивается вправо до упора	2,8–5,0 В

   1. Если результат проверки не отвечает требованиям, замените зеркало в сборе.


Проверьте обогреватель зеркала.

1. Измерьте сопротивление между контактами 4 и 12 разъема.


   Номинальное сопротивление:

   3,6–4,8 Ом при 25°C (75°F)


2. Подайте напряжение аккумуляторной батареи и проверьте работу обогревателя зеркала.


   OK:

   Условия измерений	Заданные условия
   Положительный (+) вывод аккумуляторной батареи → контакт 4 (+) Отрицательный (-) вывод аккумуляторной батареи → контакт 12 (-)	Зеркало нагревается

   УКАЗАНИЕ:

   Для нагрева зеркала потребуется некоторое (незначительное) время.

   Если результат проверки не отвечает требованиям, замените зеркало в сборе.


Проверьте работу правого наружного зеркала с электрохромным покрытием.

1. Отсоедините разъем зеркала.


2. Подайте на зеркало напряжение сухой батареи (1,3 В) и проверьте работу поверхности зеркала.


   OK:

   Условия измерений	Заданные условия
   Положительный (+) вывод аккумуляторной батареи → 7 (EC+) Отрицательный (-) вывод аккумуляторной батареи → 15 (EC-)	Поверхность зеркала темнеет

   Если результат проверки не отвечает требованиям, замените зеркало в сборе.
