Наружное Зеркало Заднего Вида -- Установка |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
- Ниже рассмотрен порядок выполнения работ для левой стороны.
| 1. УСТАНОВИТЕ КРЫШКУ НАРУЖНОГО ЗЕРКАЛА ЗАДНЕГО ВИДА |
Введите в зацепление захват и 3 фиксатора и установите крышку зеркала.
 |
| 2. УСТАНОВИТЕ ЛАМПУ НАРУЖНОГО ЗЕРКАЛА В СБОРЕ |
Установите лампу зеркала.
 |
| 3. УСТАНОВИТЕ КОЗЫРЕК НАРУЖНОГО ЗЕРКАЛА ЗАДНЕГО ВИДА |
Закрепите козырек зеркала 4 винтами.
 |
| 4. УСТАНОВИТЕ ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА |
Подсоедините 2 разъема.
Введите в зацепление 2 захвата и фиксаторы, чтобы установить зеркало.
 |
| 5. УСТАНОВИТЕ ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
Установите зеркало и закрепите его 3 болтами.
- Момент затяжки:
- 8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}
 |
Закрепите фиксатор.
Подсоедините разъем.
| 6. УСТАНОВИТЕ ЛЕВУЮ ОБЛИЦОВКУ РАМЫ ДВЕРИ |
 |
Введите в зацепление 2 фиксатора и установите облицовку.
Вверните винт.
| 7. УСТАНОВИТЕ ЛЕВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ |
 |
Вверните винт.
Введите в зацепление 6 фиксаторов и установите облицовочную накладку.
| 8. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
 |

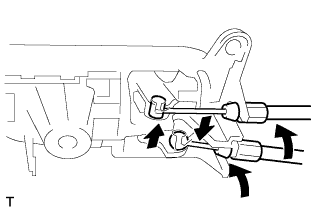

Подсоедините 2 троса к внутренней ручке, как показано на рисунке.
Введите в зацепление 13 фиксаторов и установите облицовочную накладку с внутренним уплотнителем.
 |
Вверните 2 винта.
Подсоедините разъем.
 |
Введите в зацепление 2 захвата и установите нижнюю облицовочную накладку.
| 9. УСТАНОВИТЕ ОПРАВУ ВНУТРЕННЕЙ РУЧКИ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
 |
Введите в зацепление 3 захвата и установите оправку.
