ПРОТИВОУГОННАЯ СИСТЕМА (с датчиком проникновения) - Цепь контрольной лампы безопасности


ОПИСАНИЕ

  1. Когда противоугонная система находится в состоянии неготовности, контрольная лампа безопасности непрерывно мигает, если система иммобилайзера двигателя включена, и не горит, если система иммобилайзера двигателя выключена.
    Когда противоугонная система находится в состоянии готовности, система иммобилайзера двигателя автоматически включается и контрольная лампа безопасности непрерывно мигает.
    Когда противоугонная система находится в состоянии подготовки к включению или состояния срабатывания правый главный ЭБУ кузова включает контрольную лампу безопасности.

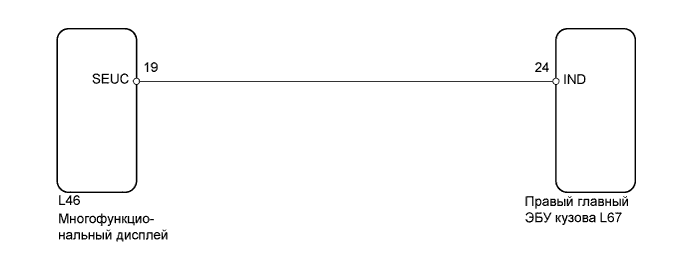

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Устройства Противоугонной Системы.Противоугонная Система (С Датчиком Проникновения).Противоугонная Система (С Датчиком Проникновения) Цепь Контрольной Лампы Безопасности


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (КОНТРОЛЬНАЯ ЛАМПА БЕЗОПАСНОСТИ)

  1. Выберите режим ACTIVE TEST, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что контрольная лампа горит.

    Правый главный ЭБУ кузова:
    Параметр / Устройство
    		Описание проверки
    		Замечание по диагностике
    Security Indic
    		Контрольная лампа безопасности ON/OFF (ВКЛ/ВЫКЛ)
    		-
    OK:
    Контрольная лампа безопасности горит.


OK
ЗАМЕНИТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА
NG


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ – ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА)
Lexus GS450h GWS191.Устройства Противоугонной Системы.Противоугонная Система (С Датчиком Проникновения).Противоугонная Система (С Датчиком Проникновения) Цепь Контрольной Лампы Безопасности

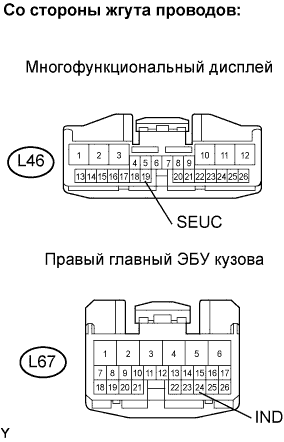

  1. Отсоедините разъем L46 многофункционального дисплея.

  1. Отсоедините разъем L67 ЭБУ.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L46-19 (SEUC) - L67-24 (IND)
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ РАБОТУ МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ

  1. Временно замените многофункциональный дисплей новым или исправным.

  1. Проверьте работу контрольной лампы безопасности.

    OK:
    Контрольная лампа безопасности работает нормально.


NG
ЗАМЕНИТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА
OK

КОНЕЦ (МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ НЕИСПРАВЕН)
