ПРОТИВОУГОННАЯ СИСТЕМА (без датчика проникновения) - Цепь аварийной сирены (звуковой сигнализации)


ОПИСАНИЕ

  1. При срабатывании противоугонной системы правый главный ЭБУ кузова непрерывно выдает на аварийную сирену сигналы с интервалами 0,4 с.

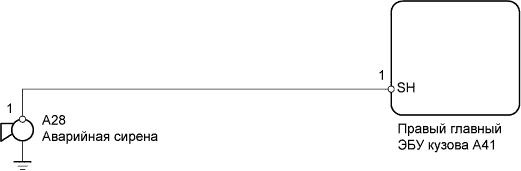

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Устройства Противоугонной Системы.Противоугонная Система (С Датчиком Проникновения).Противоугонная Система (Без Датчика Проникновения) Цепь Аварийной Сирены (Звуковой Сигнализации)


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (АВАРИЙНАЯ СИРЕНА)

  1. Выберите режим Active Test, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что аварийная сирена звучит.

    Правый главный ЭБУ кузова
    Параметр / Устройство
    		Описание проверки
    		Замечание по диагностике
    Security Horn
    		Аварийная сирена ON/OFF (ВКЛ/ВЫКЛ)
    		-
    OK:
    Аварийная сирена работает нормально.


OK
ЗАМЕНИТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА
NG


2.ПРОВЕРЬТЕ АВАРИЙНУЮ СИРЕНУ В СБОРЕ
Lexus GS450h GWS191

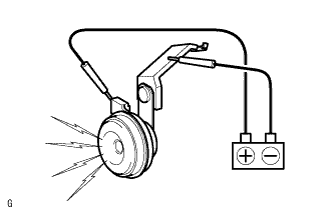

  1. Снимите аварийную сирену.

  1. Проверьте работу сирены.

    OK
    Условия измерений
    		Заданные условия
    Положительный (+) вывод аккумуляторной батареи → контакт 1
    Отрицательный (-) вывод аккумуляторной батареи → кронштейн звукового сигнала
    		Звуковой сигнал функционирует


NG
ЗАМЕНИТЕ АВАРИЙНУЮ СИРЕНУ В СБОРЕ
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА – АВАРИЙНАЯ СИРЕНА)
Lexus GS450h GWS191.Устройства Противоугонной Системы.Противоугонная Система (С Датчиком Проникновения).Противоугонная Система (Без Датчика Проникновения) Цепь Аварийной Сирены (Звуковой Сигнализации)

  1. Отсоедините разъем A41 ЭБУ.

  1. Отсоедините разъем A28 звукового сигнала.

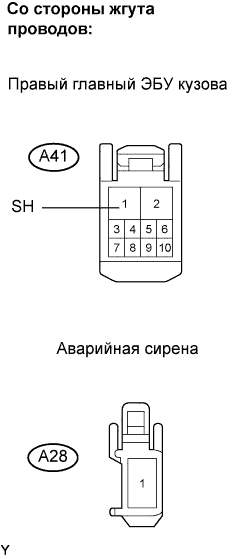

  1. Проверьте сопротивление на разъемах со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    A41-1 (SH) - A28-1
    		Менее 1 Ом
    A41-1 (SH) или A28-1 - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА
