Устройства Противоугонной Системы. Противоугонная Система (С Датчиком Проникновения) Схема Системы

Система Сигнализации. Lexus GS450h GWS191

Устройства Противоугонной Системы. Lexus GS450h GWS191

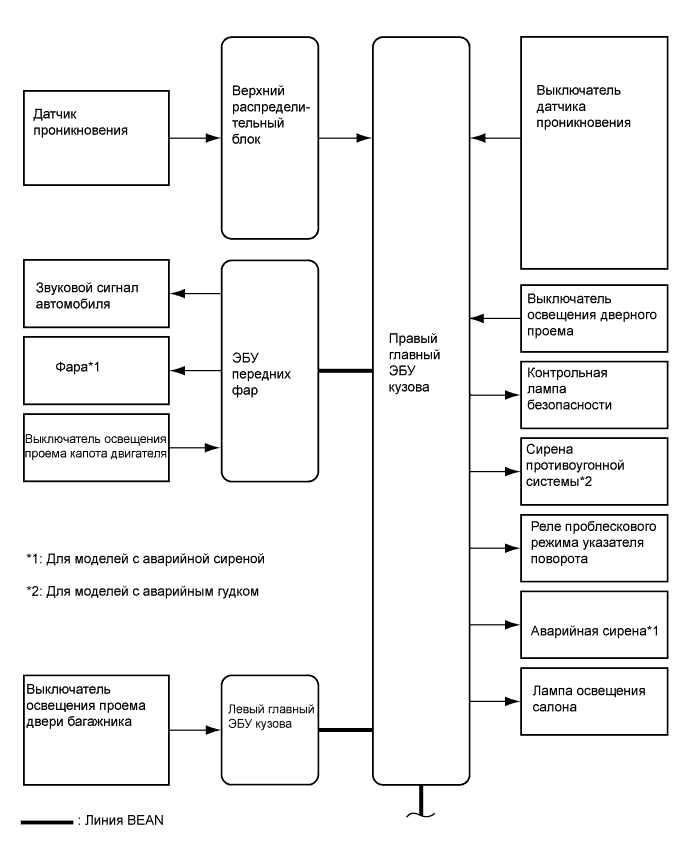

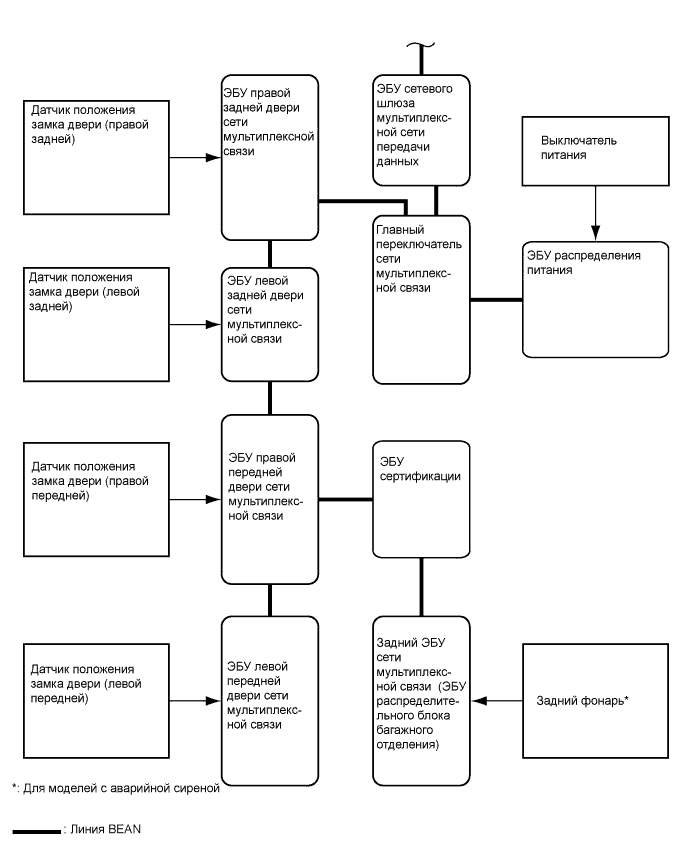

Противоугонная Система (С Датчиком Проникновения) -- Схема Системы

Lexus GS450h GWS191.Устройства Противоугонной Системы.Противоугонная Система (С Датчиком Проникновения).Противоугонная Система (С Датчиком Проникновения) Схема Системы

Таблица обмена данными
Передатчик	Приемник	Сигнал	Шина
ЭБУ передних фар	Правый главный ЭБУ кузова	Сигнал выключателя освещения проема капота двигателя	BEAN
Главный переключатель сети мультиплексной связи	Правый главный ЭБУ кузова	Сигнал положения замка двери со стороны водителя Сигнал выключателя ручной блокировки двери со стороны водителя	BEAN
ЭБУ правой передней двери сети мультиплексной связи (для моделей с левосторонним рулевым управлением) ЭБУ левой передней двери сети мультиплексной связи (для моделей с правосторонним рулевым управлением)	Правый главный ЭБУ кузова	Сигнал положения замка двери со стороны переднего пассажира Сигнал выключателя ручной блокировки двери со стороны переднего пассажира	BEAN
ЭБУ левой задней двери сети мультиплексной связи	Правый главный ЭБУ кузова	Сигнал положения замка задней левой двери	BEAN
ЭБУ правой задней двери сети мультиплексной связи	Правый главный ЭБУ кузова	Сигнал положения замка задней правой двери	BEAN
Задний ЭБУ сети мультиплексной связи (ЭБУ распределительного блока багажного отделения)	Левый главный ЭБУ кузова	Сигнал выключателя освещения проема двери багажника Сигнал положения замка двери багажника Сигнал выключателя системы блокировки двери багажника, связанного с ключом	BEAN
ЭБУ распределения питания	Правый главный ЭБУ кузова	Сигнал состояния выключателя зажигания	BEAN
Правый главный ЭБУ кузова	ЭБУ левой передней двери сети мультиплексной связи (для моделей с левосторонним рулевым управлением) ЭБУ правой передней двери сети мультиплексной связи (для моделей с правосторонним рулевым управлением)	Сигнал управления блокировкой двери со стороны водителя	BEAN
Правый главный ЭБУ кузова	ЭБУ правой передней двери сети мультиплексной связи (для моделей с левосторонним рулевым управлением) ЭБУ левой передней двери сети мультиплексной связи (для моделей с правосторонним рулевым управлением)	Сигнал управления блокировкой двери со стороны переднего пассажира	BEAN
Правый главный ЭБУ кузова	ЭБУ левой задней двери сети мультиплексной связи	Сигнал управления блокировкой задней левой двери	BEAN
Правый главный ЭБУ кузова	ЭБУ правой задней двери сети мультиплексной связи	Сигнал управления блокировкой задней правой двери	BEAN
Правый главный ЭБУ кузова	Передний контроллер	Сигнал сирены	BEAN
Правый главный ЭБУ кузова	Передний контроллер	Сигнал выключателя проблескового режима света фар	BEAN
Правый главный ЭБУ кузова	Задний ЭБУ сети мультиплексной связи (ЭБУ распределительного блока багажного отделения)	Сигнал выключателя проблескового режима света задних фонарей	BEAN
