Dtc B1224 Неисправность Цепи Выключателя Блокировки Двери Переднего Пассажира

Электрооборудование Автомобиля. Lexus GS450h GWS191
Дверные Замки. Lexus GS450h GWS191

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ БЛОКИРОВКИ ДВЕРЕЙ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПЕРЕКЛЮЧАТЕЛЬ - ЭБУ)

DTC B1224 Неисправность цепи выключателя блокировки двери переднего пассажира


ОПИСАНИЕ

Если DTC выводится, когда выключатель не приводится в действие, это означает что выключатель застрял. Если DTC не выводится, когда выключатель приводится в действие, это означает неисправность контакта выключателя.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1224
Выключатель системы блокировки дверей (со стороны пассажира) приводится в действие
  1. Выключатель системы блокировки дверей
  1. ЭБУ двери пассажира

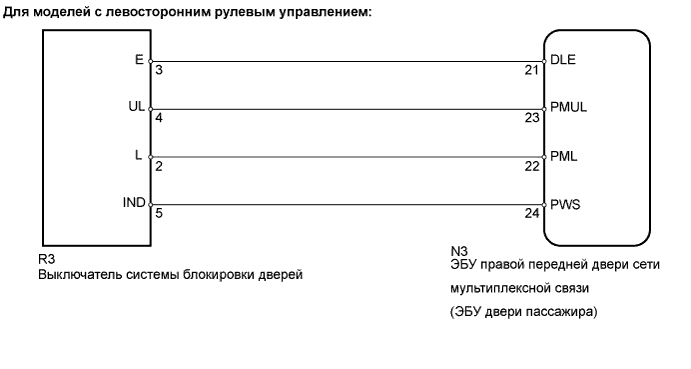

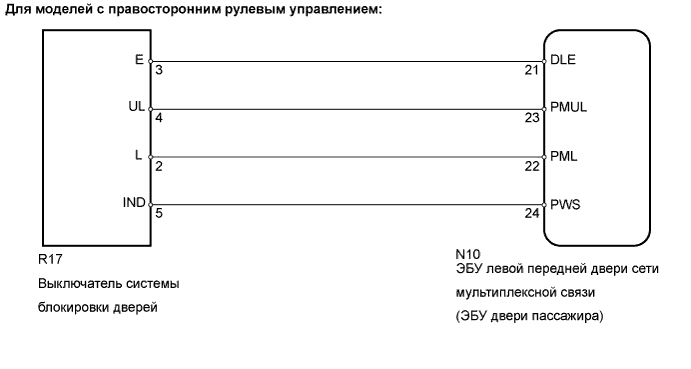

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей. Dtc B1224 Неисправность Цепи Выключателя Блокировки Двери Переднего Пассажира


Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей. Dtc B1224 Неисправность Цепи Выключателя Блокировки Двери Переднего Пассажира


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ БЛОКИРОВКИ ДВЕРЕЙ
Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей. Dtc B1224 Неисправность Цепи Выключателя Блокировки Двери Переднего Пассажира

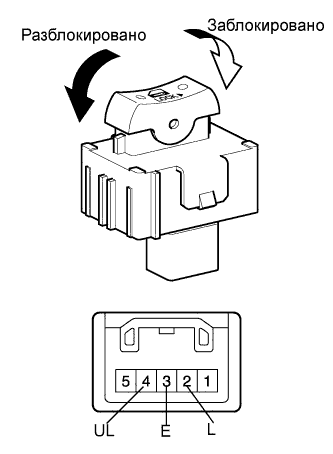

  1. Снимите выключатель системы блокировки дверей.

  1. Измерьте сопротивление выключателя.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    2 (L) - 3 (E)
    		Заблокировано
    		Менее 1 Ом
    4 (UL) - 3 (E)
    		Разблокировано
    		Менее 1 Ом
    2 (L) - 3 (E)
    		Разблокировано
    		10 кОм или более
    4 (UL) - 3 (E)
    		Заблокировано
    		10 кОм или более


NG
ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ ДВЕРЕЙ В СБОРЕ
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПЕРЕКЛЮЧАТЕЛЬ - ЭБУ)
Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей. Dtc B1224 Неисправность Цепи Выключателя Блокировки Двери Переднего Пассажира

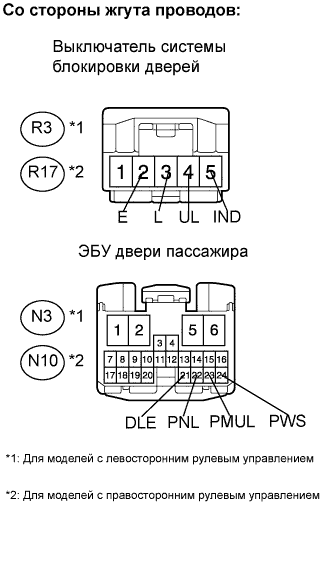

  1. Отсоедините разъем R3*1 или R17*2 выключателя.

  1. Отсоедините разъем N3*1 или N10*2 ЭБУ.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    R3-3 (E) - N3-21 (DLE)
    		Менее 1 Ом
    R3-4 (UL) - N3-23 (PMUL)
    		Менее 1 Ом
    R3-2 (L) - N3-22 (PNL)
    		Менее 1 Ом
    R3-5 (IND) - N3-24 (PWS)
    		Менее 1 Ом
    R3-3 (E) - масса
    		10 кОм или более
    R3-4 (UL) - масса
    		10 кОм или более
    R3-2 (L) - масса
    		10 кОм или более
    R3-5 (IND) - масса
    		10 кОм или более
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    R17-3 (E) - N10-21 (DLE)
    		Менее 1 Ом
    R17-4 (UL) - N10-23 (PMUL)
    		Менее 1 Ом
    R17-2 (L) - N10-22 (PNL)
    		Менее 1 Ом
    R17-5 (IND) - N10-24 (PWS)
    		Менее 1 Ом
    R17-3 (E) - масса
    		10 кОм или более
    R17-4 (UL) - масса
    		10 кОм или более
    R17-2 (L) - масса
    		10 кОм или более
    R17-5 (IND) - масса
    		10 кОм или более
    Результат
    Результат
    		Следующий шаг
    OK (для моделей с левосторонним рулевым управлением)
    		А
    OK (для моделей с правосторонним рулевым управлением)
    		B
    NG
    		C


B
ЗАМЕНИТЕ ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (ЭБУ ДВЕРИ ПАССАЖИРА)

C
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
А

ЗАМЕНИТЕ ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (ЭБУ ДВЕРИ ПАССАЖИРА)
