Датчик Положения Коленчатого Вала Снятие

Двигатель. Lexus GS450h GWS191
Система Управления Двигателем 2Gr-Fse. Lexus GS450h GWS191

  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  2. СНИМИТЕ ЗАЖИМ СЕРВИСНОГО РАЗМЫКАТЕЛЯ ЦЕПИ

  3. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА

  4. СНИМИТЕ ДЕКОРАТИВНУЮ КРЫШКУ V-ОБРАЗНОГО ДВИГАТЕЛЯ

  5. СНИМИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА № 1

  6. ВЫПУСТИТЕ ХЛАДАГЕНТ ИЗ СИСТЕМЫ ОХЛАЖДЕНИЯ

  7. СНИМИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ

  8. СНИМИТЕ ЗАДНЮЮ ЛЕВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ

  9. ОТСОЕДИНИТЕ ТРУБОПРОВОД НИЗКОГО ДАВЛЕНИЯ КОНДИЦИОНЕРА № 1

  10. ОТСОЕДИНИТЕ ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ НА ВЫХОДЕ КОМПРЕССОРА № 1

  11. СНИМИТЕ КОМПРЕССОР С ЭЛЕКТРИЧЕСКИМ ИНВЕРТОРОМ

  12. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА

Датчик Положения Коленчатого Вала -- Снятие



1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.


2. СНИМИТЕ ЗАЖИМ СЕРВИСНОГО РАЗМЫКАТЕЛЯ ЦЕПИ
ПРЕДОСТЕРЕЖЕНИЕ:
  1. Снимите зажим сервисного размыкателя цепи, чтобы разорвать высоковольтную цепь на время выполнения проверки.
  2. Храните снятый зажим сервисного размыкателя цепи у себя в кармане, чтобы другие механики не смогли случайно установить его во время выполнения обслуживания автомобиля.
  3. Все разъемы высоковольтных жгутов проводов окрашены в оранжевый цвет.


  1. Снимите крышку технологического отверстия аккумуляторной батареи.


    Lexus GS450h GWS191.Система Управления Двигателем 2Gr-Fse.Система Sfi.Датчик Положения Коленчатого Вала Снятие

  1. Работайте в электроизолирующих перчатках. Снимите зажим сервисного размыкателя цепи, предварительно сдвинув его рычаг.

    ПРЕДОСТЕРЕЖЕНИЕ:
    1. Храните снятый зажим сервисного размыкателя цепи у себя в кармане, чтобы другие механики не смогли случайно установить его во время выполнения обслуживания автомобиля.
    2. После снятия сервисного размыкателя цепи не прикасайтесь к высоковольтным разъемам и контактам в течение 10 минут.
    ПРИМЕЧАНИЕ:
    После снятия сервисного размыкателя цепи не включайте зажигание, поскольку это может вывести из строя ЭБУ гибридной системы.


3. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА


    Lexus GS450h GWS191

  1. Освободите 7 фиксаторов и снимите сальник воздухопровода.



4. СНИМИТЕ ДЕКОРАТИВНУЮ КРЫШКУ V-ОБРАЗНОГО ДВИГАТЕЛЯ


    Lexus GS450h GWS191

  1. Расцепите 3 фиксатора и снимите крышку двигателя.



5. СНИМИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА № 1


    Lexus GS450h GWS191

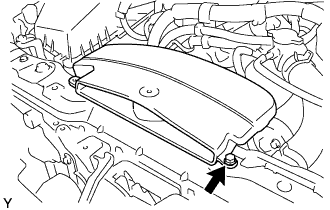

  1. Выверните болт и снимите входной патрубок воздушного фильтра.



6. ВЫПУСТИТЕ ХЛАДАГЕНТ ИЗ СИСТЕМЫ ОХЛАЖДЕНИЯ

  1. Запустите двигатель.

  1. Установите выключатель системы кондиционирования в положение ON (ВКЛ).

  1. Включите компрессор системы кондиционирования при частоте вращения коленчатого вала двигателя около 1000 об/мин на 5-6 мин., чтобы прокачать хладагент и собрать оставшееся в компонентах компрессорное масло в компрессоре.

  1. Выключите двигатель.

  1. С помощью SST выпустите газообразный хладагент.

    Специальный инструмент (SST):
    07110-58060(07117-58060,07117-58070,07117-58080,07117-58090,07117-78050,07117-88060,07117-88070,07117-88080)


7. СНИМИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ


8. СНИМИТЕ ЗАДНЮЮ ЛЕВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ


9. ОТСОЕДИНИТЕ ТРУБОПРОВОД НИЗКОГО ДАВЛЕНИЯ КОНДИЦИОНЕРА № 1


    Lexus GS450h GWS191

  1. Выверните болт и отсоедините трубку низкого давления кондиционера от компрессора системы кондиционирования.

  1. Снимите кольцевое уплотнение с трубопровода низкого давления кондиционера.

    ПРИМЕЧАНИЕ:
    Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.


10. ОТСОЕДИНИТЕ ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ НА ВЫХОДЕ КОМПРЕССОРА № 1


    Lexus GS450h GWS191

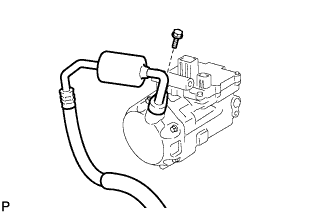

  1. Выверните болт и отсоедините трубопровод высокого давления на выходе компрессора от компрессора системы кондиционирования.

  1. Снимите кольцевое уплотнение с трубопровода высокого давления на выходе компрессора.

    ПРИМЕЧАНИЕ:
    Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.


11. СНИМИТЕ КОМПРЕССОР С ЭЛЕКТРИЧЕСКИМ ИНВЕРТОРОМ


Lexus GS450h GWS191

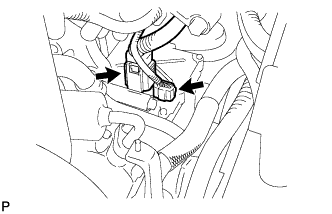

  1. Отсоедините разъемы.



    Lexus GS450h GWS191

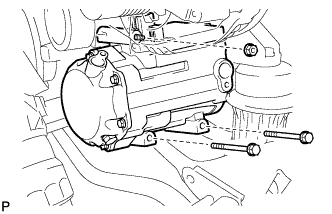

  1. Выверните 2 болта, отверните гайку и снимите компрессор.



12. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА


    Lexus GS450h GWS191.Система Управления Двигателем 2Gr-Fse.Система Sfi.Датчик Положения Коленчатого Вала Снятие

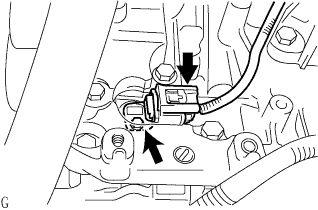

  1. Отсоедините разъем датчика.

  1. Выверните болт и снимите датчик.
