Датчик Положения Коленчатого Вала -- Установка |

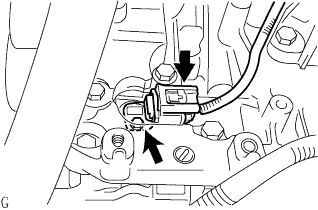

1. УСТАНОВИТЕ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА |
Нанесите тонкий слой моторного масла на кольцевое уплотнение датчика.
Установите датчик и закрепите его болтом.
- Момент затяжки:
- 10 Н*м{102 кгс*см, 7 фунт-сила-футов}
![]() |
Подсоедините разъем датчика положения коленчатого вала.
2. ОТРЕГУЛИРУЙТЕ ОБЪЕМ КОМПРЕССОРНОГО МАСЛА |
В случае замены компрессора и электромагнитной муфты новыми постепенно выпустите газообразный хладагент через рабочий клапан и слейте указанное ниже количество масла из новых компрессора и электромагнитной муфты перед установкой.
- Номинальный режим:
- (Объем масла внутри новых компрессора и электромагнитной муфты: 120 + 15 куб. см (4,1 + 0,51 жидк. унции) ) - (объем масла, оставшийся в снятых компрессоре и электромагнитной муфте) = (объем масла, который должен быть удален из нового компрессора при замене)
- ПРИМЕЧАНИЕ:
- Во время проверки уровня компрессорного масла соблюдайте меры предосторожности для снятия/установки кондиционера.
- Если новые компрессор и электромагнитная муфта будут установлены без удаления некоторого количества масла, оставшегося в трубопроводах автомобиля, суммарный объем масла превысит допустимый уровень. В результате нарушится теплообмен в контуре хладагента, и хладагент будет испорчен.
- Если объем масла, оставшегося в снятых компрессоре и электромагнитной муфте, слишком мал, проверьте, нет ли утечки масла.
- Используйте исключительно компрессорное масло типа ND-OIL 11.
3. УСТАНОВИТЕ КОМПРЕССОР С ЭЛЕКТРИЧЕСКИМ ИНВЕРТОРОМ |
![]() |
Установите компрессор системы кондиционирования и закрепите его 2 болтами и гайкой.
- Момент затяжки:
- 24,5 Н*м{250 кгс*см, 18 фунт-сила-футов}
Подсоедините разъемы.
![]() |
4. УСТАНОВИТЕ ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ НА ВЫХОДЕ КОМПРЕССОРА № 1 |
Снимите с трубопровода виниловую ленту.
![]() |
Нанесите необходимое количество компрессорного масла на новое кольцевое уплотнение и пригоночную поверхность компрессора системы кондиционирования.
- Компрессорное масло:
- ND-OIL 11 или аналогичное
Установите кольцевое уплотнение на трубопровод высокого давления на выходе компрессора.
Подсоедините трубопровод высокого давления к компрессору системы кондиционирования и закрепите его болтом.
- Момент затяжки:
- 9,8 Н*м{100 кгс*см, 7 фунт-сила-футов}
5. УСТАНОВИТЕ ТРУБОПРОВОД НИЗКОГО ДАВЛЕНИЯ КОНДИЦИОНЕРА № 1 |
Снимите с трубопровода виниловую ленту.
![]() |
Нанесите необходимое количество компрессорного масла на новое кольцевое уплотнение и пригоночную поверхность компрессора системы кондиционирования.
- Компрессорное масло:
- ND-OIL 11 или аналогичное
Установите кольцевое уплотнение на трубку низкого давления кондиционера.
Подсоедините трубку низкого давления к компрессору системы кондиционирования и закрепите ее болтом.
- Момент затяжки:
- 9,8 Н*м{100 кгс*см, 7 фунт-сила-футов}
6. УСТАНОВИТЕ ЗАЖИМ СЕРВИСНОГО РАЗМЫКАТЕЛЯ ЦЕПИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Работайте в электроизолирующих перчатках.
- ПРИМЕЧАНИЕ:
- Перед подключением зажима сервисного размыкателя цепи убедитесь, что в багажном отделении не осталось деталей или инструментов.
Наденьте электроизолирующие перчатки и вставьте зажим сервисного размыкателя цепи в последовательности, показанной на рисунке.
Наклоните зажим сервисного размыкателя цепи на 90° и сдвиньте его влево до щелчка.
Установите крышку технологического отверстия аккумуляторной батареи.
- ПРИМЕЧАНИЕ:
- Проверьте надежность установки крышки технологического отверстия аккумуляторной батареи.
7. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ |
8. ЗАПРАВЬТЕ ХЛАДАГЕНТ |
Используя вакуумный насос, выполните вакуумную очистку.
Заправьте хладагент HFC-134a (R134a).
- Номинальный режим:
- 450 +- 50 г (15,87 +- 1,76 унции)
- Специальный инструмент (SST):
- 07110-58060(07117-58060,07117-58070,07117-58080,07117-58090,07117-78050,07117-88060,07117-88070,07117-88080)
- ПРИМЕЧАНИЕ:
- Не включайте компрессор системы кондиционирования, пока не заправите ее хладагентом, иначе компрессор перегреется, поскольку без хладагента он не может функционировать правильно.
- После исчезновения пузырьков может потребоваться заправить примерно 100 г (3,53 унции) хладагента. В процессе заправки необходимо контролировать количество хладагента, не обращая внимания на смотровое окошко.
9. ПРОГРЕЙТЕ ДВИГАТЕЛЬ |
После заправки хладагента в течение, по крайней мере, 2 мин. прогрейте двигатель при частоте вращения 1850 об/мин.
- ПРИМЕЧАНИЕ:
- Во избежание повреждения компрессора при включении системы кондиционирования после снятия и установки трубопроводов хладагента кондиционера (включая компрессор) обязательно прогревайте компрессор.
10. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧКИ ХЛАДАГЕНТА |
После заправки газообразного хладагента с помощью галоидного течеискателя проверьте, нет ли утечек хладагента.
Перед проверкой обеспечьте выполнение следующих условий:
- Выключите двигатель.
- Обеспечьте хорошую вентиляцию (галоидный течеискатель может реагировать на летучие газы, не являющиеся хладагентом, такие как пары бензина и отработавшие газы).
- Испытание необходимо выполнить 2 или 3 раза.
- Убедитесь, что в системе охлаждения осталось некоторое количество хладагента. Показания при выключенном компрессоре: приблизительно 392–588 кПа (2–6 кгс/см4, 57–85 фунтов на кв. дюйм)
- Выключите двигатель.
С помощью галоидного течеискателя проверьте, нет ли утечки из трубопровода хладагента.
![]() |
Если в сливном шланге утечка газа не обнаруживается, снимите блок управления электродвигателем вентилятора (сопротивление вентилятора) с блока охлаждения. Вставьте датчик галоидного течеискателя в блок и выполните испытание.
Отсоедините разъем и оставьте контактный датчик давления в текущем состоянии прибл. на 20 минут. Поднесите галоидный течеискатель к контактному датчику давления и выполните испытание.
11. УСТАНОВИТЕ ЗАДНЮЮ ЛЕВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ |
12. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ |
13. УСТАНОВИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА № 1 |
Установите входной патрубок воздушного фильтра и закрепите его болтом
- Момент затяжки:
- 5,0 Н*м{51 кгс*см, 44 фунт-сила-дюймов}
![]() |
14. УСТАНОВИТЕ ДЕКОРАТИВНУЮ КРЫШКУ V-ОБРАЗНОГО ДВИГАТЕЛЯ |
Введите в зацепление 3 фиксатора и установите крышку двигателя.
![]() |
15. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА |
Установите сальник впускного воздухопровода и закрепите его 7 фиксаторами.
![]() |
16. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ |
Выполните инициализацию (см. стр. Нажмите здесь).
- ПРИМЕЧАНИЕ:
- После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
