ПРЕДАВАРИЙНАЯ СИСТЕМА БЕЗОПАСНОСТИ - Цепь питания


ОПИСАНИЕ

По данной цепи подается питание к ЭБУ ремней безопасности.
Когда включается зажигание (IG), включается реле D-IG1 и в главный ЭБУ кузова подается питание. Затем питание из главного ЭБУ кузова передается в ЭБУ распределительного блока багажного отделения, который, в свою очередь, включает реле IG1 для подачи питания в ЭБУ ремней безопасности.
УКАЗАНИЕ:
На возможную неисправность в цепи питания указывает любое из следующих состояний: 1) не выводятся ни коды DTC, ни коды нормальной работы системы, однако предаварийная система безопасности функционирует нормально; либо 2) коды DTC не выводятся, работа предаварийной системы безопасности нарушена, и выдается код нормальной работы системы.

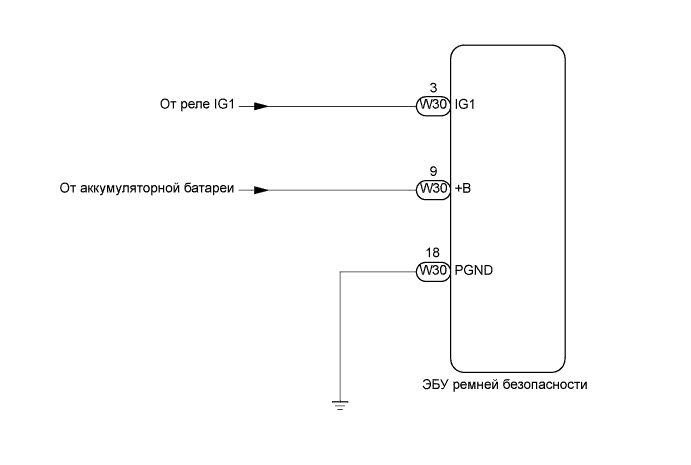

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Предаварийная Безопасность.Предаварийная Система Безопасности.Предаварийная Система Безопасности Цепь Питания


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
В случае замены ЭБУ ремней безопасности необходимо выполнить активную диагностику (см. стр. Нажмите здесь).
1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЦЕПЬ ПИТАНИЯ)


    Lexus GS450h GWS191.Предаварийная Безопасность.Предаварийная Система Безопасности.Предаварийная Система Безопасности Цепь Питания

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

  1. Отсоедините разъем от ЭБУ ремней безопасности.

  1. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

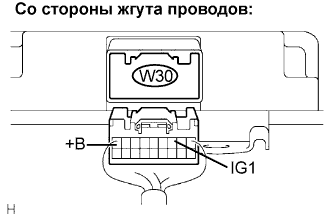

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    W30-3 (IG1) - масса
    		Питание выключено
    		Менее 1 В
    W30-3 (IG1) - масса
    		Зажигание включено (IG)
    		10-14 В
    W30-9 (+B) - масса
    		Всегда
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЦЕПЬ МАССЫ)


    Lexus GS450h GWS191.Предаварийная Безопасность.Предаварийная Система Безопасности.Предаварийная Система Безопасности Цепь Питания

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    W30-18 (PGND) - масса
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ
