Система Помощи При Парковке Lexus, Основанная На Применении Датчиков -- Проверка Работы Системы



САМОДИАГНОСТИКА
Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков Проверка Работы Системы

  1. Включите зажигание (IG).

  2. После включения системы помощи при парковке LEXUS, основанной на применении датчиков, убедитесь, что: 1) спустя 0,1 с зуммер издает звуковой сигнал длительностью примерно 0,8 с, и 2) система начинает распознавать препятствия.

    УКАЗАНИЕ:
    1. Если в цепи датчика возникает обрыв, либо работа датчика нарушается вследствие обледенения или попадания на него воды, на мультиинформационном и многофункциональном дисплеях отображается сообщение о неисправности, и зуммер издает звуковой сигнал.
    2. После восстановления нормального состояния датчика система выходит из обычного режима ультразвуковой локации и возвращается в режим контроля рулевого управления.
    3. Если главный выключатель системы ультразвуковой локации установлен во включенное положение, и зажигание включено (IG), зуммер звучать не будет.

СООБЩЕНИЕ О НЕИСПРАВНОСТИ (НА МУЛЬТИИНФОРМАЦИОННОМ ДИСПЛЕЕ)

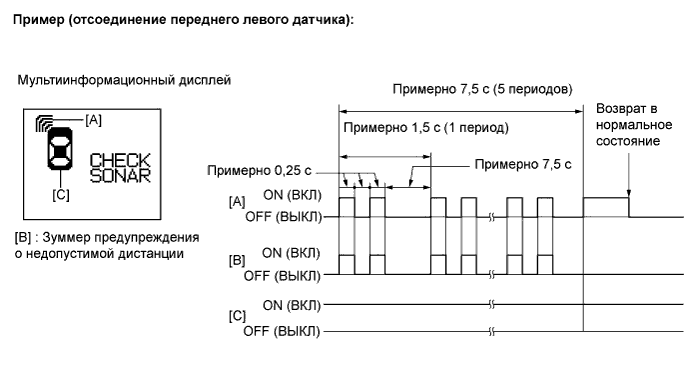

  1. Обрыв в цепи ультразвукового датчика:



    1. Если между ультразвуковым датчиком и ЭБУ предупреждения о недопустимой дистанции возникает обрыв, либо датчик становится неисправным, на дисплее отображается сообщение о неисправности, как показано на рисунке.


      Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков Проверка Работы Системы

      УКАЗАНИЕ:
      1. В примере показана индикация обрыва в цепи ультразвукового датчика № 3 (левого переднего).
      2. Если в цепи датчика имеется обрыв, обратитесь к пункту "индикация обрыва во время самодиагностики" таблицы признаков неисправностей, чтобы проверить цепь.


  2. Обмерзание ультразвукового датчика:



    1. Если какой-либо датчик закрыт посторонним материалом, например, грязью или снегом, он указывается на дисплее, как показано на рисунке.


      Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков Проверка Работы Системы

      УКАЗАНИЕ:
      1. Приведенный пример соответствует случаю, когда ультразвуковой датчик № 3 (передний левый) закрыт посторонним материалом.
      2. Если отображается сообщение "CLEAN SONAR (очистите систему локации)", для восстановления нормальной работы датчика просто очистите его от постороннего материала.

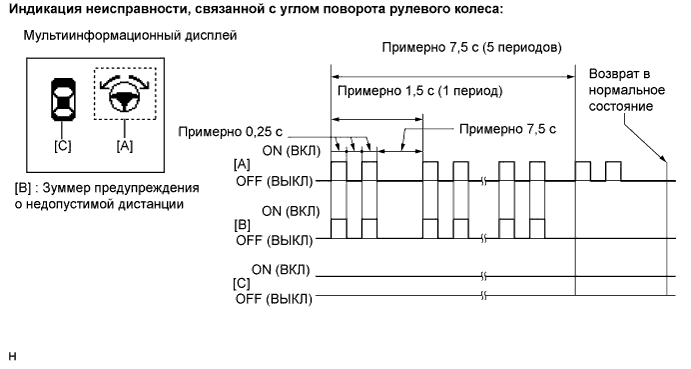

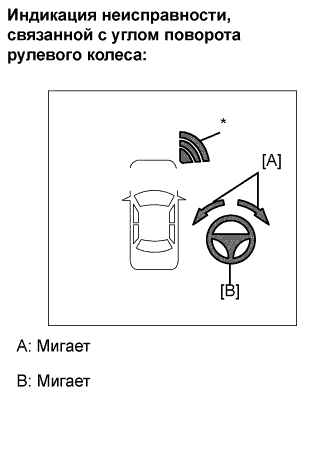

  3. Индикация неисправности, связанной с углом поворота рулевого колеса



    1. Состояние неисправности, показанное на рисунке, наблюдается в следующих случаях: 1) если обнаруживается, что датчик положения рулевого колеса неисправен; 2) если нарушена работа системы рулевого управления с переменным передаточным числом (VGRS); 3) когда в цепи между датчиком положения рулевого колеса и ЭБУ предупреждения о недопустимой дистанции возникает обрыв; 4) когда в результате снижения напряжения аккумуляторной батареи нарушается обмен данными на шине CAN.


      Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков Проверка Работы Системы

      УКАЗАНИЕ:
      1. Датчик положения рулевого колеса и система VGRS обмениваются данными с ЭБУ предупреждения о недопустимой дистанции через систему CAN.
      2. При возникновении ошибки данных об угле поворота рулевого колеса система переходит в обычный режим ультразвуковой локации.

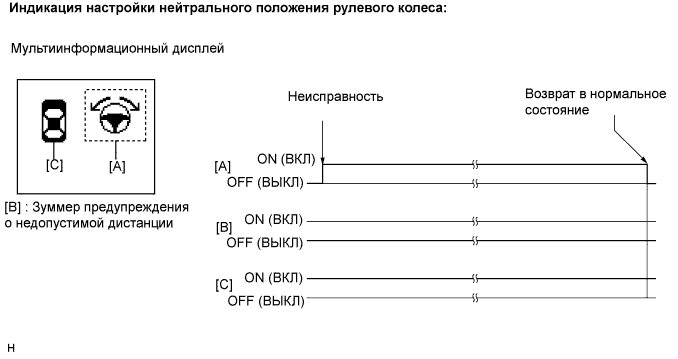

  4. Индикация настройки нейтрального положения рулевого колеса



    1. Если неисправность устраняется при отсоединении и подсоединении провода к отрицательному (-) выводу аккумуляторной батареи или при повторном выполнении настройки нейтрального положения рулевого колеса, то на дисплее это ображается, как показано на рисунке.


      Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков Проверка Работы Системы

      УКАЗАНИЕ:
      1. Если настройка нейтрального положения рулевого колеса завершена, функция контроля рулевого управления возвращается к нормальному режиму работы.
      2. Во время настройки нейтрального положения рулевого колеса система переходит в обычный режим ультразвуковой локации.

СООБЩЕНИЕ О НЕИСПРАВНОСТИ (НА МНОГОФУНКЦИОНАЛЬНОМ ДИСПЛЕЕ)
Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков Проверка Работы Системы

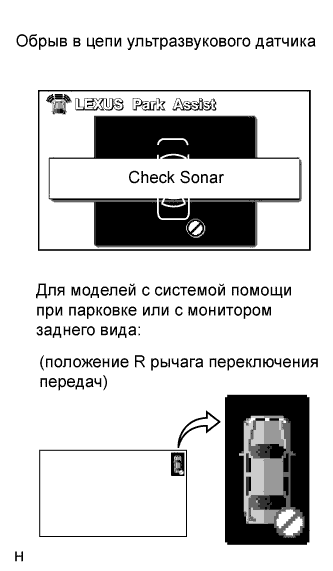

  1. Обрыв в цепи ультразвукового датчика:

    1. Если между ультразвуковым датчиком и ЭБУ предупреждения о недопустимой дистанции возникает обрыв, либо датчик становится неисправным, на дисплее отображается сообщение о неисправности, как показано на рисунке.

      УКАЗАНИЕ:
      1. В примере показана индикация обрыва в цепи ультразвукового датчика № 1 (правого заднего).
      2. Если в цепи датчика имеется обрыв, обратитесь к пункту "индикация обрыва во время самодиагностики" таблицы признаков неисправностей, чтобы проверить цепь.


    2. Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков Проверка Работы Системы

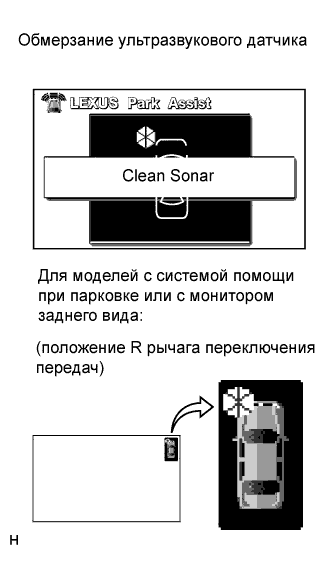

  2. Обмерзание ультразвукового датчика:

    1. Если какой-либо датчик закрыт посторонним материалом, например, грязью или снегом, он указывается на дисплее, как показано на рисунке.

      УКАЗАНИЕ:
      1. Показанный пример соответствует случаю, когда ультразвуковой датчик № 3 (передний левый) закрыт посторонним материалом.
      2. Если отображается сообщение "CLEAN SONAR (очистите систему локации)", для восстановления нормальной работы датчик просто очистите его от постороннего материала.


    3. Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков Проверка Работы Системы

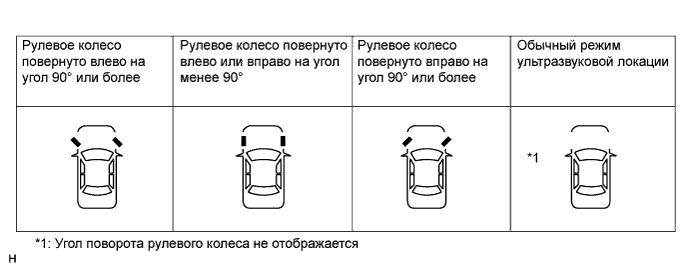

  3. Индикация неисправности, связанной с углом поворота рулевого колеса

    1. Состояние неисправности, показанное на рисунке, наблюдается в следующих случаях: 1) если обнаруживается, что датчик положения рулевого колеса неисправен; 2) если нарушена работа системы VGRS*1; 3) когда в цепи между датчиком положения рулевого колеса и ЭБУ предупреждения о недопустимой дистанции возникает обрыв; либо 4) когда в результате снижения напряжения аккумуляторной батареи нарушается обмен данными на шине CAN.

      УКАЗАНИЕ:
      1. Датчик положения рулевого колеса и система VGRS обмениваются данными с ЭБУ предупреждения о недопустимой дистанции через систему CAN.
      2. При возникновении ошибки данных об угле поворота рулевого колеса система переходит в обычный режим ультразвуковой локации.
      3. Индикация диапазона распознаваемых дистанций (*) возникает в обычном режиме ультразвуковой локации.


    4. Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков Проверка Работы Системы

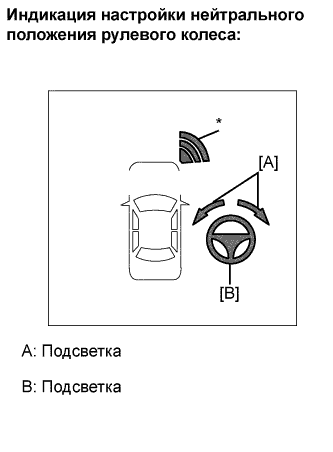

  4. Индикация настройки нейтрального положения рулевого колеса

    1. Если неисправность устраняется при отсоединении и подсоединении провода к отрицательному (-) выводу аккумуляторной батареи или при повторном выполнении настройки нейтрального положения рулевого колеса, то на дисплее это ображается, как показано на рисунке.

      УКАЗАНИЕ:
      1. Если настройка нейтрального положения рулевого колеса завершена, функция контроля рулевого управления возвращается к нормальному режиму работы.
      2. Во время настройки нейтрального положения рулевого колеса система переходит в обычный режим ультразвуковой локации.
      3. Индикация диапазона распознаваемых дистанций (*) возникает в обычном режиме ультразвуковой локации.

ИЗМЕРЕНИЕ РАСПОЗНАВАЕМОЙ ДИСТАНЦИИ И ПРОВЕРКА ДИСПЛЕЯ

  1. Измерение распознаваемой дистанции

    ПРИМЕЧАНИЕ:
    Обеспечьте неподвижность автомобиля, включив стояночный тормоз.

    1. Включите зажигание (IG).

    2. Переместите рычаг переключения передач в любое положение, за исключением P и R, чтобы проверить ультразвуковые датчики № 3.

      УКАЗАНИЕ:
      Передние левый и правый центральные датчики (ультразвуковые датчики № 3) не работают, когда рычаг переключения передач находится в положении R.

    3. Переместите рычаг переключения передач в любое положение, за исключением R, чтобы проверить ультразвуковые датчики № 1 и № 2.

      УКАЗАНИЕ:
      1. Ультразвуковые датчики № 1 и № 2 не функционируют, когда рычаг переключения передач находится в каком-либо положении помимо R.
      2. Передние левый и правый центральные датчики (ультразвуковые датчики № 3) не работают, когда рычаг переключения передач находится в положении R.

  2. Установите главный выключатель системы ультразвуковой локации в положение ON (ВКЛ).

  3. Перемещая шест диаметром 60 мм (2,36 дюйма) вблизи каждого датчика, определите распознаваемые дистанции датчиков.

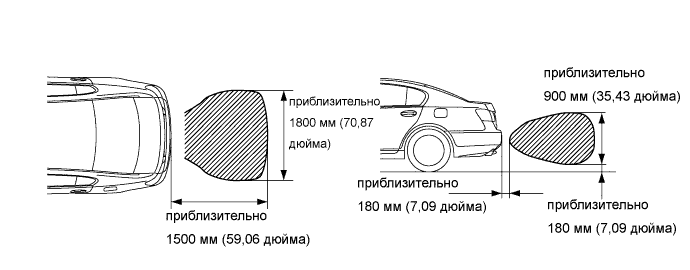

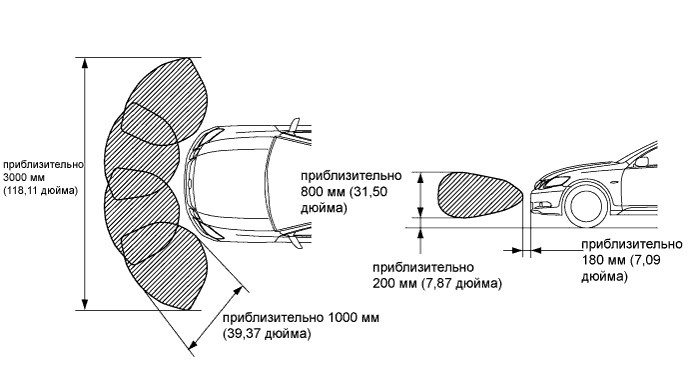

    1. Диапазон распознаваемых дистанций ультразвукового датчика № 3:


      Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков Проверка Работы Системы

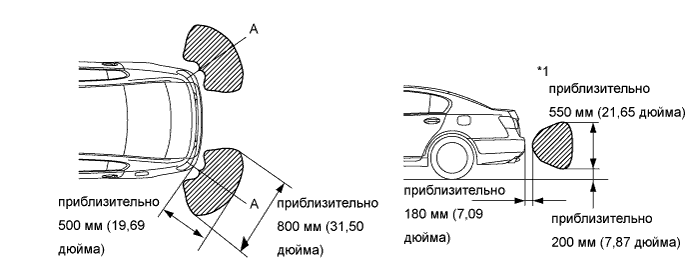

    2. Диапазон распознаваемых дистанций ультразвукового датчика № 1:


      Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков Проверка Работы Системы


    3. Диапазон распознаваемых дистанций ультразвукового датчика № 2:


      Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков Проверка Работы Системы

    ПРИМЕЧАНИЕ:
    1. Измеренные распознаваемые дистанции применимы в тех случаях, когда шест диаметром 60 мм (2,36 дюйма) располагается параллельно или перпендикулярно поверхности земли. Результаты измерений будут зависеть от метода измерения и типа препятствия (например, стен).
    2. Заштрихованная зона распознаваемых дистанций ультразвукового датчика № 1 на виде сборку (с отметкой *1) представляет собой парциальное сечение по линиям A диапазона распознаваемых дистанций на виде сверху. Заштрихованная зона (*1) не отражает весь диапазон распознаваемых дистанций на виде сбоку.


  4. Проверьте, отображаются ли предупреждающие сообщения на дисплеях, и включается ли зуммер, когда ультразвуковые датчики № 3 обнаруживают препятствие.

    Условия включения:
    Выключатель зажигания
    		Главный выключатель системы ультразвуковой локации
    		Положение рычага переключения передач
    		Скорость движения автомобиля
    ON (ВКЛ) (IG)
    		ON (ВКЛ)
    		Любое положение, кроме P и R
    		10 км/час (6 миль в час) или менее

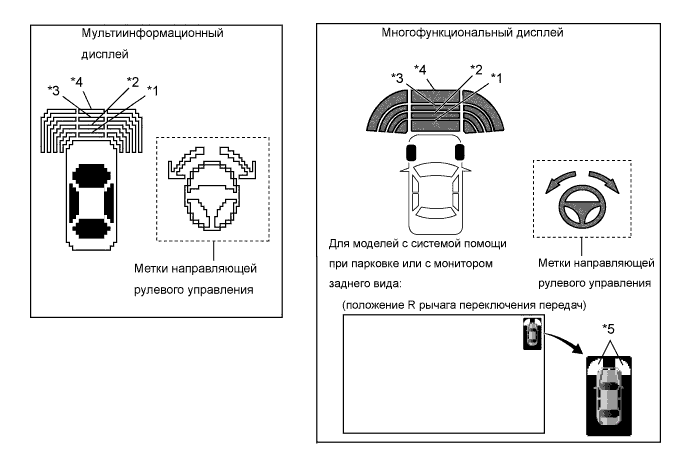

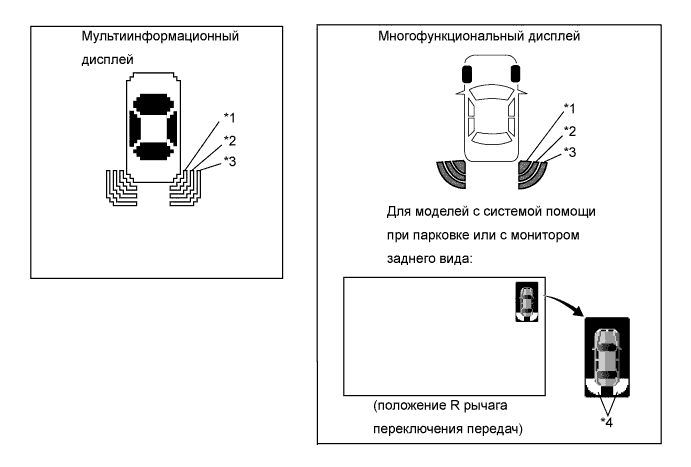

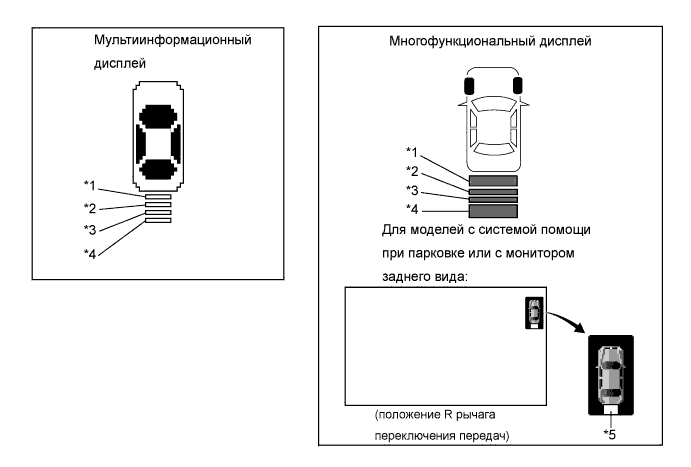

    1. Мультиинформационный дисплей и многофункциональный дисплей


      Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков Проверка Работы Системы

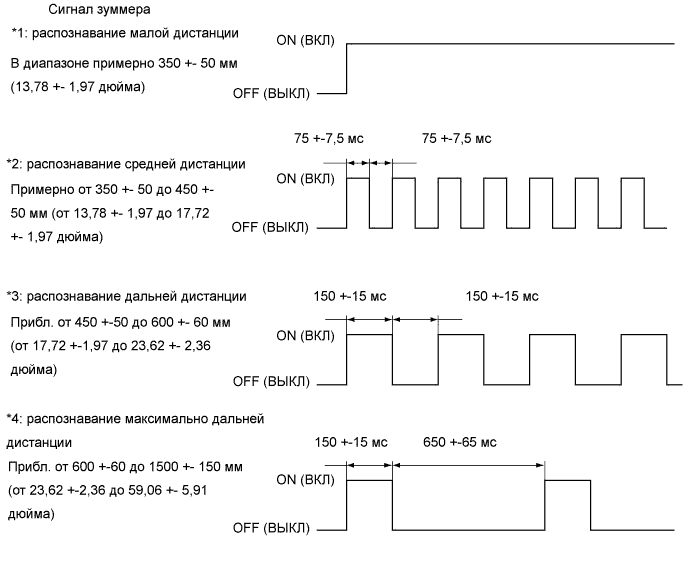

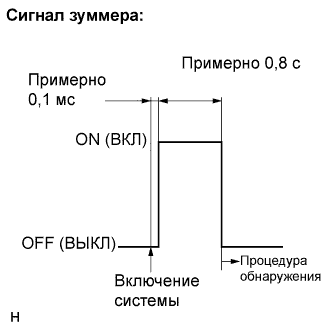

    2. Сигнал зуммера


      Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков Проверка Работы Системы


      Стандартная:

      Мультиинформационный дисплей (рычаг переключения передач не находится в положении Р)
      Распознаваемая дистанция
      		При прогнозировании столкновения
      		При предотвращении столкновения
      		При предотвращении столкновения с низким приоритетом
      *1
      Распознавание малой дистанции
      В диапазоне приблизительно 250 +- 50 мм (9,84 +- 1,97 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал
      Число отображаемых полос: 1 (мигание)
      Отсутствие контрольной метки рулевого управления
      		-
      		-
      *2
      Распознавание средней дистанции
      Приблизительно от 250 +- -50 до 375 +- 50 мм (от 9,84 +- 1,97 до 14,76 +- 1,97 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 75 мс / OFF (ВЫКЛ): 75 мс)
      Число отображаемых полос: 2 (постоянно горят)
      Отсутствие контрольной метки рулевого управления
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 75 мс / OFF (ВЫКЛ): 75 мс)
      Число отображаемых полос: 2 (постоянно горят)
      Контрольная метка рулевого управления светится
      		Зуммер: не звучит
      Число отображаемых полос: 2 (постоянно горят)
      Отсутствие контрольной метки рулевого управления
      *3
      Распознавание дальней дистанции
      Примерно от 375 +- 50 до 500 +- 50 мм (от 14,76 +- 1,97 до 19,69 +- 1,97 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 150 мс / OFF (ВЫКЛ): 150 мс)
      Число отображаемых полос: 3 (постоянно горят)
      Отсутствие контрольной метки рулевого управления
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 150 мс / OFF (ВЫКЛ): 150 мс)
      Число отображаемых полос: 3 (постоянно горят)
      Контрольная метка рулевого управления светится
      		Зуммер: не звучит
      Число отображаемых полос: 3 (постоянно горят)
      Отсутствие контрольной метки рулевого управления
      *4
      Распознавание максимально дальней дистанции
      Примерно от 500 +- 50 до 1000 +- 100 мм (от 19,69 +- 1,97 до 39,37 +- 3,94 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 150 мс / OFF (ВЫКЛ): 650 мс)
      Число отображаемых полос: 4 (постоянно горят)
      Отсутствие контрольной метки рулевого управления
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 150 мс / OFF (ВЫКЛ): 650 мс)
      Число отображаемых полос: 4 (постоянно горят)
      Контрольная метка рулевого управления светится
      		Зуммер: не звучит
      Число отображаемых полос: 4 (постоянно горят)
      Отсутствие контрольной метки рулевого управления

      Многофункциональный дисплей (рычаг переключения передач не находится в положении Р)
      Распознаваемая дистанция
      		При прогнозировании столкновения
      		При предотвращении столкновения
      		При предотвращении столкновения с низким приоритетом
      *1
      Распознавание малой дистанции
      В диапазоне приблизительно 250 +- 50 мм (9,84 +- 1,97 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал
      Число отображаемых полос: 1 (красная)
      Отсутствие контрольной метки рулевого управления
      		-
      		-
      *2
      Распознавание средней дистанции
      Примерно от 250 +-50 до 375 +-50 мм (от 9,84 +-1,97 до 14,76 +-1,97 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 75 мс / OFF (ВЫКЛ): 75 мс)
      Число отображаемых полос: 2 (желтые)
      Отсутствие контрольной метки рулевого управления
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 75 мс / OFF (ВЫКЛ): 75 мс)
      Число отображаемых полос: 2 (желтые)
      Контрольная метка рулевого управления светится
      		Зуммер: не звучит
      Число отображаемых полос: 2 (желтые)
      Отсутствие контрольной метки рулевого управления
      *3
      Распознавание дальней дистанции
      Примерно от 375 +- 50 до 500 +- 50 мм (от 14,76 +- 1,97 до 19,69 +- 1,97 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 150 мс / OFF (ВЫКЛ): 150 мс)
      Число отображаемых полос: 3 (желтые)
      Отсутствие контрольной метки рулевого управления
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 150 мс / OFF (ВЫКЛ): 150 мс)
      Число отображаемых полос: 3 (желтые)
      Контрольная метка рулевого управления светится
      		Зуммер: не звучит
      Число отображаемых полос: 3 (горит зеленым светом)
      Отсутствие контрольной метки рулевого управления
      *4
      Распознавание максимально дальней дистанции
      Примерно от 500 +- 50 до 1000 +- 100 мм (от 19,69 +- 1,97 до 39,37 +- 3,94 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 150 мс / OFF (ВЫКЛ): 650 мс)
      Число отображаемых полос: 4 (желтые)
      Отсутствие контрольной метки рулевого управления
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 150 мс / OFF (ВЫКЛ): 650 мс)
      Число отображаемых полос: 4 (желтые)
      Контрольная метка рулевого управления светится
      		Зуммер: не звучит
      Число отображаемых полос: 4 (горит зеленым светом)
      Отсутствие контрольной метки рулевого управления

      Для моделей с монитором заднего вида (рычаг переключения передач в положении R)
      Распознаваемая дистанция
      		При прогнозировании столкновения
      		При предотвращении столкновения
      		При предотвращении столкновения с низким приоритетом
      *1
      Распознавание малой дистанции
      В диапазоне приблизительно 250 +- 50 мм (9,84 +- 1,97 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал
      *5: постоянно горит (красная)
      		-
      		-
      *2
      Распознавание средней дистанции
      Примерно от 250 +-50 до 375 +-50 мм (от 9,84 +-1,97 до 14,76 +-1,97 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 75 мс / OFF (ВЫКЛ): 75 мс)
      *5: мигает (желтая)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 75 мс / OFF (ВЫКЛ): 75 мс)
      *5: мигает (желтая)
      		Зуммер: не звучит
      *5: Горит (зеленым светом)
      *3
      Распознавание дальней дистанции
      Примерно от 375 +- 50 до 500 +- 50 мм (от 14,76 +- 1,97 до 19,69 +- 1,97 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 150 мс / OFF (ВЫКЛ): 150 мс)
      *5: мигает (желтая)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 150 мс / OFF (ВЫКЛ): 150 мс)
      *5: мигает (желтая)
      		Зуммер: не звучит
      *5: Горит (зеленым светом)
      *4
      Распознавание максимально дальней дистанции
      Примерно от 500 +- 50 до 1000 +- 100 мм (от 19,69 +- 1,97 до 39,37 +- 3,94 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 150 мс / OFF (ВЫКЛ): 650 мс)
      *5: мигает (желтая)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 150 мс / OFF (ВЫКЛ): 650 мс)
      *5: мигает (желтая)
      		Зуммер: не звучит
      *5: Горит (зеленым светом)
      УКАЗАНИЕ:
      1. Ультразвуковые волны применяются для измерения диапазона распознаваемых дистанций Однако диапазон распознаваемых дистанций может изменяться в зависимости от окружающей температуры.
      2. Выражение "При прогнозировании столкновения" указывает на ситуацию, когда столкновение с препятствием невозможно предотвратить поворотом рулевого колеса.
      3. Выражение "При предотвращении столкновения" указывает на ситуацию, когда столкновение с препятствием возможно предотвратить поворотом рулевого колеса.
      4. Выражение "При предотвращении столкновения с низким приоритетом" указывает на ситуацию, когда при текущем положении рулевого колеса автомобиль не может подойти к препятствию ближе чем на 250 мм (9,84 дюйма).
      5. После цифры *5 указаны цвет и состояние контрольной метки рулевого управления на дисплеях.
      6. Когда рычаг переключения передач находится в положении R, левый передний и правый передний центральные датчики не работают.


  5. Проверьте, отображаются ли предупреждающие сообщения, и включается ли зуммер, когда ультразвуковые датчики № 2 обнаруживают препятствие.

    Условия включения:
    Выключатель зажигания
    		Главный выключатель системы ультразвуковой локации
    		Положение рычага переключения передач
    		Скорость движения автомобиля
    ON (ВКЛ) (IG)
    		ON (ВКЛ)
    		R
    		-



    1. Мультиинформационный дисплей и многофункциональный дисплей


      Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков Проверка Работы Системы



    2. Сигнал зуммера


      Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков Проверка Работы Системы


      Номинальное значение / Номинальный режим:

      Мультиинформационный дисплей (рычаг переключения передач в положении R)
      Распознаваемая дистанция
      		Во время регистрации
      *1
      Распознавание малой дистанции
      В диапазоне приблизительно 350 +- 50 мм (13,78 +- 1,97 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал
      Число отображаемых полос: 1 (мигание)
      *2
      Распознавание средней дистанции
      Примерно от 350 +- 50 до 450 +- 50 мм (от 13,78 +- 1,97 до 17,72 +- 1,97 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 75 мс / OFF (ВЫКЛ): 75 мс)
      Число отображаемых полос: 2 (постоянно горят)
      *3
      Распознавание дальней дистанции
      Примерно от 450 +-50 до 600 +-60 мм (от 17,72 +-1,97 до 23,62 +-2,36 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 150 мс / OFF (ВЫКЛ): 150 мс)
      Число отображаемых полос: 3 (постоянно горят)
      *4
      Распознавание максимально дальней дистанции
      Примерно от 600 +-60 до 1500 +-150 мм (от 23,62 +-2,36 до 59,06 +-5,91 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 150 мс / OFF (ВЫКЛ): 650 мс)
      Число отображаемых полос: 4 (постоянно горят)

      Многофункциональный дисплей (рычаг переключения передач не находится в положении Р)
      Распознаваемая дистанция
      		При прогнозировании столкновения
      *1
      Распознавание малой дистанции
      В диапазоне приблизительно 350 +- 50 мм (13,78 +- 1,97 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал
      Число отображаемых полос: 1 (красная)
      *2
      Распознавание средней дистанции
      Примерно от 350 +- 50 до 450 +- 50 мм (от 13,78 +- 1,97 до 17,72 +- 1,97 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 75 мс / OFF (ВЫКЛ): 75 мс)
      Число отображаемых полос: 2 (желтые)
      *3
      Распознавание дальней дистанции
      Примерно от 450 +-50 до 600 +-60 мм (от 17,72 +-1,97 до 23,62 +-2,36 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 150 мс / OFF (ВЫКЛ): 150 мс)
      Число отображаемых полос: 3 (желтые)
      *4
      Распознавание максимально дальней дистанции
      Примерно от 600 +-60 до 1500 +-150 мм (от 23,62 +-2,36 до 59,06 +-5,91 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 150 мс / OFF (ВЫКЛ): 650 мс)
      Число отображаемых полос: 4 (желтые)

      Для моделей с монитором заднего вида (рычаг переключения передач в положении R)
      Распознаваемая дистанция
      		При прогнозировании столкновения
      *1
      Распознавание малой дистанции
      В диапазоне приблизительно 350 +- 50 мм (13,78 +- 1,97 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал
      *5: постоянно горит (красная)
      *2
      Распознавание средней дистанции
      Примерно от 350 +-50 до 450 +-50 мм (от 13,78 +-1,97 до 14,76 +-1,97 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 75 мс / OFF (ВЫКЛ): 75 мс)
      *5: мигает (желтая)
      *3
      Распознавание дальней дистанции
      Примерно от 450 +- 50 до 600 +- 50 мм (от 14,76 +- 1,97 до 23,62 +- 1,97 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 150 мс / OFF (ВЫКЛ): 150 мс)
      *5: мигает (желтая)
      *4
      Распознавание максимально дальней дистанции
      Примерно от 600 +-50 до 1500 мм (от 23,62 +-1,97 до 59,06 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 150 мс / OFF (ВЫКЛ): 650 мс)
      *5: мигает (желтая)
      УКАЗАНИЕ:
      Ультразвуковые волны применяются для измерения диапазона распознаваемых дистанций Однако диапазон распознаваемых дистанций может изменяться в зависимости от окружающей температуры.


  6. Проверьте, отображаются ли предупреждающие сообщения, и включается ли зуммер, когда ультразвуковые датчики № 1 обнаруживают препятствие.

    Условия включения:
    Выключатель зажигания
    		Главный выключатель системы ультразвуковой локации
    		Положение рычага переключения передач
    		Скорость движения автомобиля
    ON (ВКЛ) (IG)
    		ON (ВКЛ)
    		R
    		10 км/час (6 миль в час) или менее



    1. Мультиинформационный дисплей и многофункциональный дисплей


      Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков Проверка Работы Системы



    2. Сигнал зуммера


      Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков Проверка Работы Системы


      Номинальное значение / Номинальный режим:

      Мультиинформационный дисплей (рычаг переключения передач в положении R)
      Распознаваемая дистанция
      		Во время регистрации
      *1
      Распознавание малой дистанции
      В диапазоне приблизительно 250 +- 50 мм (9,84 +- 1,97 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал
      Число отображаемых полос: 1 (мигание)
      *2
      Распознавание средней дистанции
      Примерно от 250 +-50 до 375 +-50 мм (от 9,84 +-1,97 до 14,76 +-1,97 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 75 мс / OFF (ВЫКЛ): 75 мс)
      Число отображаемых полос: 2 (постоянно горят)
      *3
      Распознавание дальней дистанции
      Примерно от 375 +- 50 до 500 +- 50 мм (от 14,76 +- 1,97 до 19,69 +- 1,97 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 150 мс / OFF (ВЫКЛ): 150 мс)
      Число отображаемых полос: 3 (постоянно горят)

      Многофункциональный дисплей (рычаг переключения передач не находится в положении Р)
      Распознаваемая дистанция
      		При прогнозировании столкновения
      *1
      Распознавание малой дистанции
      В диапазоне приблизительно 250 +- 50 мм (9,84 +- 1,97 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал
      Число отображаемых полос: 1 (красная)
      *2
      Распознавание средней дистанции
      Примерно от 250 +-50 до 375 +-50 мм (от 9,84 +-1,97 до 14,76 +-1,97 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 75 мс / OFF (ВЫКЛ): 75 мс)
      Число отображаемых полос: 2 (желтые)
      *3
      Распознавание дальней дистанции
      Примерно от 375 +- 50 до 500 +- 50 мм (от 14,76 +- 1,97 до 19,69 +- 1,97 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 150 мс / OFF (ВЫКЛ): 150 мс)
      Число отображаемых полос: 3 (желтые)

      Для моделей с монитором заднего вида (рычаг переключения передач в положении R)
      Распознаваемая дистанция
      		При прогнозировании столкновения
      *1
      Распознавание малой дистанции
      В диапазоне приблизительно 250 +- 50 мм (9,84 +- 1,97 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал
      *4 : постоянно горит (красная)
      *2
      Распознавание средней дистанции
      Примерно от 250 +-50 до 375 +-50 мм (от 9,84 +-1,97 до 14,76 +-1,97 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 75 мс / OFF (ВЫКЛ): 75 мс)
      *4: мигает (желтая)
      *3
      Распознавание дальней дистанции
      Примерно от 375 +- 50 до 500 +- 50 мм (от 14,76 +- 1,97 до 19,69 +- 1,97 дюйма)
      		Зуммер: непрерывно издает звуковой сигнал (ВКЛ: 150 мс / OFF (ВЫКЛ): 150 мс)
      *4: мигает (желтая)
      УКАЗАНИЕ:
      Ультразвуковые волны применяются для измерения диапазона распознаваемых дистанций Однако диапазон распознаваемых дистанций может изменяться в зависимости от окружающей температуры.


  7. Поворачивая рулевое колесо, убедитесь в том, что на многофункциональном дисплее отображается угол поворота рулевого колеса.

    Номинальное значение / Номинальный режим:
    Результат соответствует показанному на рисунке.

    Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков Проверка Работы Системы
