Регулятор Опоры Поясницы В Сборе -- Снятие |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Работайте в защитных перчатках. Острые края регулятора положения сиденья могут травмировать руки.
- УКАЗАНИЕ:
- Порядок выполнения работ одинаков для правой и левой стороны.
| 1. СНИМИТЕ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ |
 |

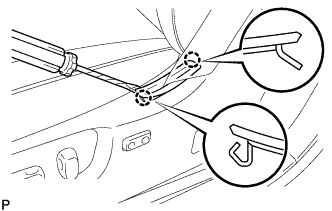

С помощью отвертки освободите 2 захвата и снимите крышку отверстия переднего ремня безопасности.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
Наложите защитную ленту на щиток подушки вокруг крышки крепления ремня безопасности.
 |

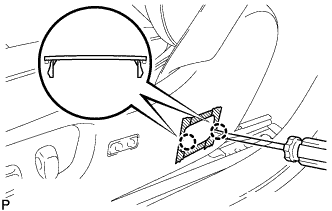

С помощью отвертки освободите 2 захвата и снимите крышку крепления ремня безопасности.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
С помощью ручки переключателя электропривода переместите сиденье таким образом, чтобы освободить доступ к болту крепления ремня безопасности.

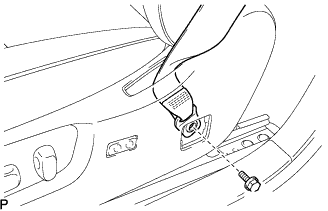

Выверните болт и снимите крепление переднего ремня с катушкой и преднатяжителем в сборе.
 |
| 2. СНИМИТЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ |
 |
Манипулируя ручкой переключателя электропривода сиденья, переместите сиденье в крайнее заднее положение.
С помощью отвертки отцепите 4 захвата и снимите передние щитки кронштейнов внутренней и наружной направляющих сиденья.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
Выверните 2 болта с передней стороны от сиденья.
С помощью ручки переключателя электропривода сиденья переместите сиденье в крайнее переднее положение.
С помощью отвертки отцепите 4 захвата и снимите задние щитки кронштейнов внутренней и наружной направляющих сиденья.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
 |
Выверните 2 болта с задней стороны сиденья.
Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного вывода аккумуляторной батареи (-) подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.
Отсоедините разъемы, расположенные под сиденьем. Затем снимите сиденье.
| 3. СНИМИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ |
Отсоедините разъем.
 |
Снимите зажим жгута проводов ремня безопасности.
Отверните гайку и снимите ремень безопасности.
| 4. СНИМИТЕ РУЧКУ ПЕРЕКЛЮЧАТЕЛЯ ЭЛЕКТРОПРИВОДА НАКЛОНА СИДЕНЬЯ |
 |

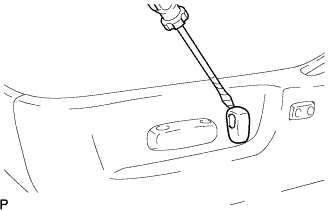

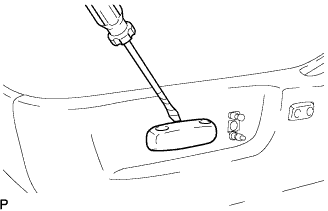

С помощью отвертки снимите ручку.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
| 5. СНИМИТЕ РУЧКУ ПЕРЕКЛЮЧАТЕЛЯ ЭЛЕКТРОПРИВОДА ПЕРЕМЕЩЕНИЯ СИДЕНЬЯ ПО НАПРАВЛЯЮЩИМ И ПО ВЕРТИКАЛИ |
 |
С помощью отвертки снимите ручку.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
| 6. СНИМИТЕ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ |
 |
Отделите 2 резиновых ленты панели спинки переднего сиденья от рамы переднего сиденья.
Отсоедините разъем от лампы освещения салона № 1 в сборе.
Выверните 5 винтов.
 |

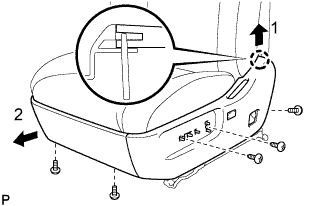

Освободите 2 захвата и снимите защитный щиток подушки в сборе в порядке, указанном на рисунке.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
Отсоедините разъем от переключателя электропривода опоры поясницы переднего сиденья.
Отсоедините разъем от переключателя электропривода опоры поясницы переднего сиденья.
| 7. СНИМИТЕ ПАНЕЛЬ СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ |
 |

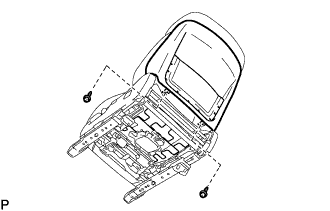

Откройте нижнюю часть обивки спинки сиденья. Затем выверните 2 винта.

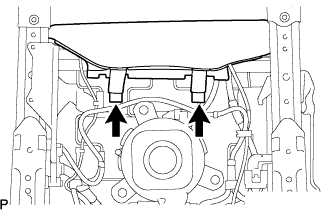

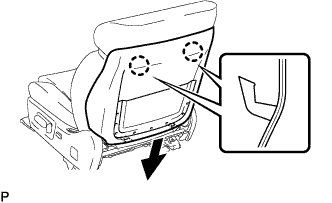

Потяните панель спинки сиденья в направлении, указанном стрелкой на рисунке, чтобы отцепить 2 захвата. После этого снимите панель спинки сиденья.
 |
| 8. СНИМИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ С ПОДУШКОЙ |
 |
Освободите 4 захвата и снимите 2 держателя подголовника.

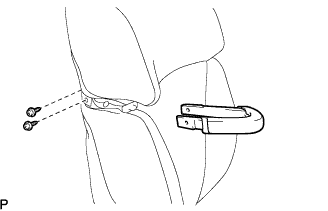

Выверните 4 болта и снимите внутреннюю и наружную обивку спинки переднего сиденья.
 |

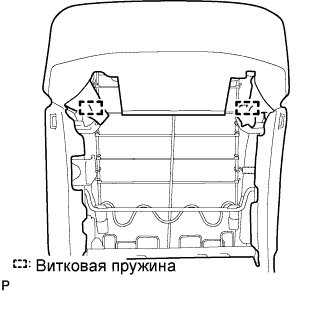

Снимите витковые пружины и откройте верхнюю часть обивки спинки сиденья.
 |
Отверните гайку и снимите 2 держателя обивки спинки сиденья.
 |
Расцепите крюки, снимите витковые пружины и снимите обивку спинки сиденья вместе с подушкой с рамы сиденья.
| 9. СНИМИТЕ РЕГУЛЯТОР ОПОРЫ ПОЯСНИЦЫ В СБОРЕ |
 |
Отсоедините разъем.

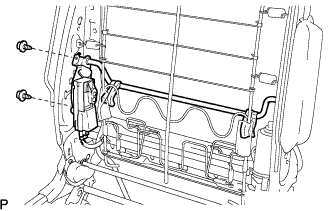

Выверните 2 винта и снимите регулятор опоры поясницы в сборе.
