Контактный Датчик Давления Проверка Без Снятия С Автомобиля

Проверьте жгут проводов.

1. Отсоедините разъем от датчика давления.

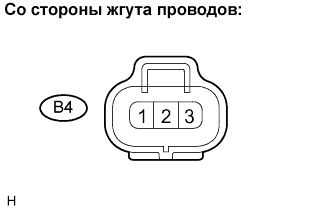

2. Измерьте сопротивление разъема со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   B4-1 - масса	Менее 1 Ом

3. Измерьте напряжение на разъеме со стороны жгута проводов.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Заданные условия
   B4-1 - B4-3	5 В

Проверьте датчик давления.

1. Установите манометрический коллектор.


2. Подсоедините разъем к датчику давления.


3. Прогрейте двигатель.


4. Выключатель A/C в положении ON (ВКЛ)


5. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное напряжение:

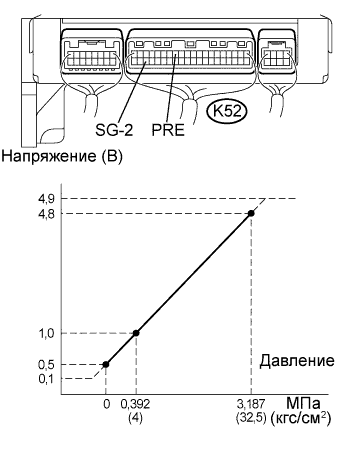

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   K52-13 (PRE) - K52-38 (SG-2)	0,196–3,14 МПа (2,0–32 кгс/см2)	0,73–4,85 В

   1. Если сопротивление не соответствует номинальному, датчик следует заменить.
