Вентилятор Разборка

Отопитель И Система Кондиционирования. Lexus GS450h GWS191
Кондиционирование Воздуха. Lexus GS450h GWS191

  1. СНИМИТЕ СЕРВОПРИВОД ЗАСЛОНКИ В СБОРЕ

  2. СНИМИТЕ ВОЗДУШНЫЙ ФИЛЬТР

  3. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ БЛОКА ОХЛАЖДЕНИЯ С ВЕНТИЛЯТОРОМ В СБОРЕ

Вентилятор -- Разборка



1. СНИМИТЕ СЕРВОПРИВОД ЗАСЛОНКИ В СБОРЕ


    Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха.Вентилятор Разборка

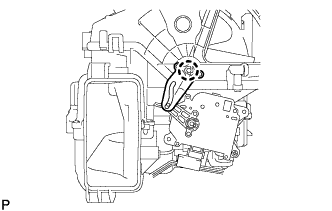

  1. Отцепите захват и снимите рычаг.



    Lexus GS450h GWS191

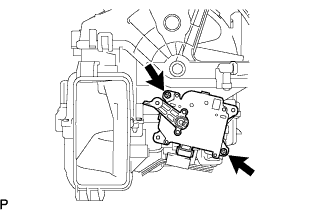

  1. Выверните 2 винта и снимите сервопривод заслонки.



2. СНИМИТЕ ВОЗДУШНЫЙ ФИЛЬТР


    Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха.Вентилятор Разборка

  1. Отцепите 2 захвата и снимите воздушный фильтр.

    УКАЗАНИЕ:
    Прежде чем снимать воздушный фильтр, убедитесь, что зажигание включено (IG), и система кондиционирования переведена в режим RECIRCULATION (рециркуляция).


3. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ БЛОКА ОХЛАЖДЕНИЯ С ВЕНТИЛЯТОРОМ В СБОРЕ


    Lexus GS450h GWS191

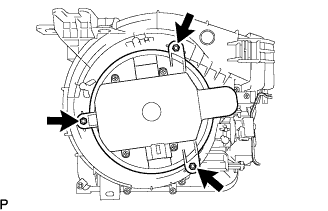

  1. Выверните 3 винта и снимите электродвигатель вентилятора.
