Установка Кондиционирования Воздуха Разборка

Отопитель И Система Кондиционирования. Lexus GS450h GWS191
Кондиционирование Воздуха. Lexus GS450h GWS191

  1. СНИМИТЕ ТРУБКУ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ

  2. СНИМИТЕ КЛАПАН КОМПЕНСАЦИИ РАСШИРЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ

  3. СНИМИТЕ СЕРВОДВИГАТЕЛЬ УПРАВЛЕНИЯ ПРАВОЙ ЗАСЛОНКОЙ ВОЗДУХОВОДА В САЛОНЕ

  4. СНИМИТЕ СЕРВОДВИГАТЕЛЬ УПРАВЛЕНИЯ ПРАВОЙ СМЕСИТЕЛЬНОЙ ЗАСЛОНКОЙ

  5. СНИМИТЕ ЖГУТ ПРОВОДОВ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ

  6. СНИМИТЕ СЕРВОДВИГАТЕЛЬ УПРАВЛЕНИЯ ЛЕВОЙ ЗАСЛОНКОЙ ВОЗДУХОВОДА В САЛОНЕ

  7. СНИМИТЕ СЕРВОДВИГАТЕЛЬ УПРАВЛЕНИЯ ЛЕВОЙ СМЕСИТЕЛЬНОЙ ЗАСЛОНКОЙ

  8. СНИМИТЕ БЛОК РАДИАТОРА ОТОПИТЕЛЯ

  9. СНИМИТЕ ИСПАРИТЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 1 В СБОРЕ

Установка Кондиционирования Воздуха -- Разборка



1. СНИМИТЕ ТРУБКУ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ


    Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха.Установка Кондиционирования Воздуха Разборка

  1. Снимите уплотнение с трубки системы кондиционирования.



    Lexus GS450h GWS191

  1. С помощью шестигранного ключа на 4 мм выверните 2 болта с шестигранной головкой и снимите трубку системы кондиционирования в сборе.

  1. Снимите 2 кольцевых уплотнения с трубки системы кондиционирования.



2. СНИМИТЕ КЛАПАН КОМПЕНСАЦИИ РАСШИРЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ


    Lexus GS450h GWS191

  1. Снимите клапан компенсации расширения системы кондиционирования с испарителя системы кондиционирования.



3. СНИМИТЕ СЕРВОДВИГАТЕЛЬ УПРАВЛЕНИЯ ПРАВОЙ ЗАСЛОНКОЙ ВОЗДУХОВОДА В САЛОНЕ


    Lexus GS450h GWS191

  1. Отсоедините разъем.

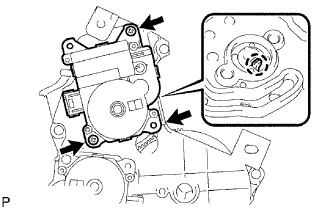

  1. Выверните 3 винта и снимите серводвигатель.



4. СНИМИТЕ СЕРВОДВИГАТЕЛЬ УПРАВЛЕНИЯ ПРАВОЙ СМЕСИТЕЛЬНОЙ ЗАСЛОНКОЙ


    Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха.Установка Кондиционирования Воздуха Разборка

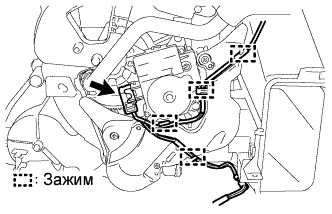

  1. Расцепите 4 зажима и отсоедините разъем, чтобы отсоединить жгут проводов.



    Lexus GS450h GWS191

  1. Выверните 2 винта и снимите крышку трубопроводов отопителя.



    Lexus GS450h GWS191

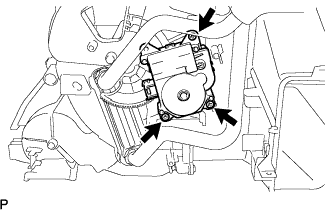

  1. Выверните 3 винта и снимите серводвигатель.



5. СНИМИТЕ ЖГУТ ПРОВОДОВ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ


    Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха.Установка Кондиционирования Воздуха Разборка

  1. Отсоедините 2 разъема и зажим.



    Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха.Установка Кондиционирования Воздуха Разборка

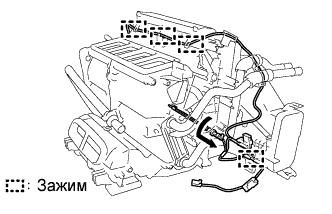

  1. Расцепите 4 зажима, а затем отсоедините жгут проводов.

  1. Снимите жгут проводов системы кондиционирования, как показано на рисунке.



6. СНИМИТЕ СЕРВОДВИГАТЕЛЬ УПРАВЛЕНИЯ ЛЕВОЙ ЗАСЛОНКОЙ ВОЗДУХОВОДА В САЛОНЕ


    Lexus GS450h GWS191

  1. Выкрутите 2 винта и снимите воздуховод.



    Lexus GS450h GWS191

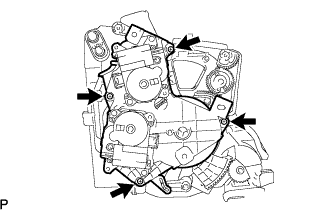

  1. Выверните 4 винта и снимите серводвигатели.



    Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха.Установка Кондиционирования Воздуха Разборка

  1. Выверните 3 винта.

  1. Освободите захват и снимите серводвигатель управления заслонкой воздуховода в салоне.



7. СНИМИТЕ СЕРВОДВИГАТЕЛЬ УПРАВЛЕНИЯ ЛЕВОЙ СМЕСИТЕЛЬНОЙ ЗАСЛОНКОЙ


    Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха.Установка Кондиционирования Воздуха Разборка

  1. Выверните 3 винта.

  1. Освободите захват и снимите серводвигатель.



8. СНИМИТЕ БЛОК РАДИАТОРА ОТОПИТЕЛЯ


    Lexus GS450h GWS191

  1. Выверните винт и снимите зажим.

  1. Снимите блок радиатора.



9. СНИМИТЕ ИСПАРИТЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 1 В СБОРЕ


    Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха.Установка Кондиционирования Воздуха Разборка

  1. Выверните 5 винтов.

  1. Освободите 3 захвата и снимите кожух воздуховода.



    Lexus GS450h GWS191

  1. Снимите испаритель системы кондиционирования с кожуха отопителя.

  1. Снимите 2 кольцевых уплотнения с испарителя системы кондиционирования.
