Dtc P0443 Цепь Клапана Управления Продувкой Системы Улавливания Паров Топлива

Двигатель. Lexus GS450h GWS191
Система Управления Двигателем 2Gr-Fse. Lexus GS450h GWS191

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ЗАДЕЙСТВУЙТЕ РЕГУЛИРОВАНИЕ КЛАПАНА VSV ДЛЯ EVAP)

ПРОВЕРЬТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ

ПРОВЕРЬТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ (НАПРЯЖЕНИЕ ПИТАНИЯ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ – ПРЕДОХРАНИТЕЛЬ EFI № 2)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ - ECM)

DTC P0443 Цепь клапана управления продувкой системы улавливания паров топлива


ОПИСАНИЕ

Чтобы снизить выбросы CH, пары топлива из топливного бака направляются через угольный адсорбер во впускной коллектор для последующего сжигания в цилиндрах.
ECM изменяет сигнал включения электровакуумного клапана продувки таким образом, чтобы количество выбросов CH после прогрева двигателя соответствовало режиму движения (нагрузке на двигатель, скорости движения автомобиля, частоте вращения коленчатого вала и т.д.).

№ DTC
Условие обнаружения DTC
Неисправный участок
P0443
Напряжение на контактах выходного контура ECM не соответствует управляющим сигналам от ECM к электровакуумному клапану продувки
(логика диагностирования за 1 поездку)
  1. Обрыв или короткое замыкание в цепи электровакуумного клапана продувки
  2. Электровакуумный клапан продувки
  3. ECM

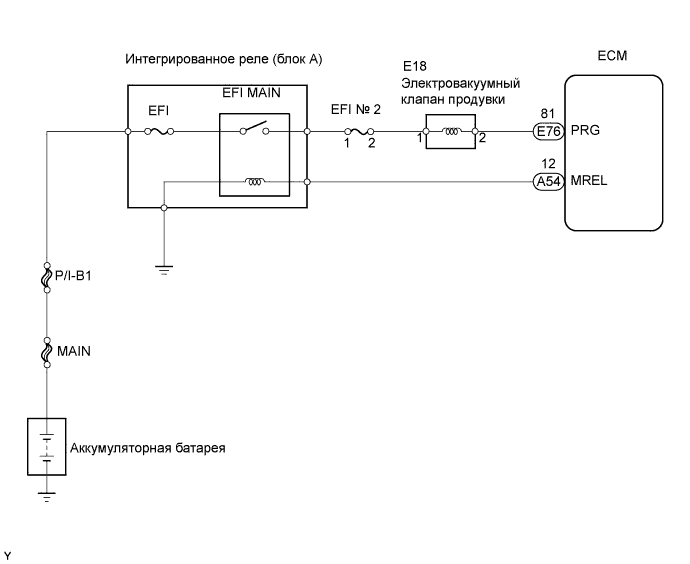

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Система Управления Двигателем 2Gr-Fse.Система Sfi. Dtc P0443 Цепь Клапана Управления Продувкой Системы Улавливания Паров Топлива


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
С помощью портативного диагностического прибора считайте данные фиксированного набора параметров. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, какой была топливовоздушная смесь (обедненной или обогащенной) и пр.
1.ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ЗАДЕЙСТВУЙТЕ РЕГУЛИРОВАНИЕ КЛАПАНА VSV ДЛЯ EVAP)


    Lexus GS450h GWS191.Система Управления Двигателем 2Gr-Fse.Система Sfi. Dtc P0443 Цепь Клапана Управления Продувкой Системы Улавливания Паров Топлива

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Отсоедините вакуумный шланг электровакуумного клапана продувки от угольного адсорбера.

  1. Запустите двигатель и включите портативный диагностический прибор.

  1. Войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Activate the VSV for EVAP Control.

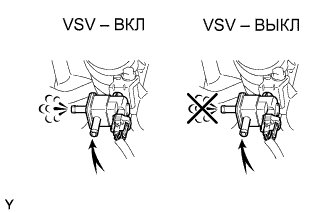

  1. Если для управления электровакуумным клапаном продувки используется портативный диагностический прибор, проверьте пальцем всасывание в отсоединенном шланге.

    OK:
    Режим работы прибора
    		Заданные условия
    Электровакуумный клапан включен
    		Присасывание пальца к отсоединенному шлангу
    Электровакуумный клапан выключен
    		Отсутствие присасывания пальца к отсоединенному шлангу


OK
ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ
NG

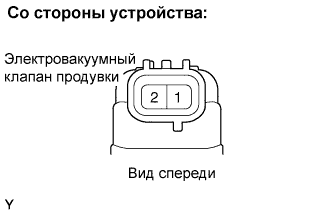

2.ПРОВЕРЬТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ


    Lexus GS450h GWS191.Система Управления Двигателем 2Gr-Fse.Система Sfi. Dtc P0443 Цепь Клапана Управления Продувкой Системы Улавливания Паров Топлива

  1. Отсоедините разъем E18 электровакуумного клапана продувки.

  1. Измерьте сопротивление между контактами электровакуумного клапана продувки.

    Номинальное сопротивление:
    23–36 Ом при 20°C (68°F)

  1. Подсоедините разъем электровакуумного клапана продувки.



NG
ЗАМЕНИТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ
OK

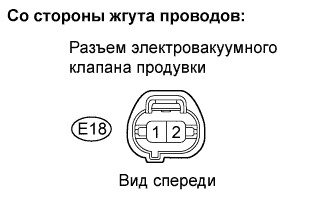

3.ПРОВЕРЬТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ (НАПРЯЖЕНИЕ ПИТАНИЯ)
Lexus GS450h GWS191.Система Управления Двигателем 2Gr-Fse.Система Sfi. Dtc P0443 Цепь Клапана Управления Продувкой Системы Улавливания Паров Топлива

  1. Отсоедините разъем E18 электровакуумного клапана продувки.

  1. Включите зажигание (IG).

  1. Измерьте напряжение между контактом разъема со стороны жгута проводов и массой.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    E18-1 - масса
    		9-14 В

  1. Подсоедините разъем электровакуумного клапана продувки.



OK
Перейдите к шагу 5
NG

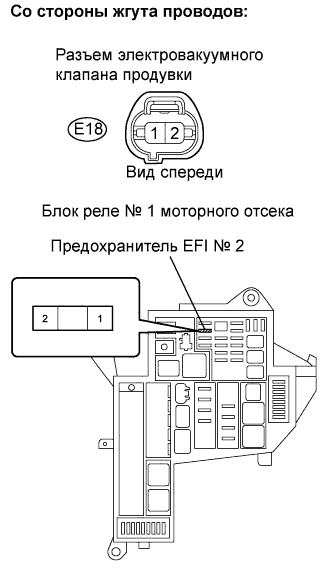

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ – ПРЕДОХРАНИТЕЛЬ EFI № 2)
Lexus GS450h GWS191.Система Управления Двигателем 2Gr-Fse.Система Sfi. Dtc P0443 Цепь Клапана Управления Продувкой Системы Улавливания Паров Топлива

  1. Достаньте интегрированное реле из блока реле № 1 моторного отсека.

  1. Отсоедините разъем E18 электровакуумного клапана продувки.

  1. Измерьте сопротивление между указанными контактами разъемов со стороны жгутов проводов.

    Номинальное сопротивление (проверьте на обрыв):
    Контакты для подключения диагностического прибора
    		Заданные условия
    E18-1 - контакт 2 предохранителя EFI № 2
    		Менее 1 Ом
    Номинальное сопротивление (проверьте на короткое замыкание):
    Контакты для подключения диагностического прибора
    		Заданные условия
    E18-1 или контакт 2 предохранителя EFI № 2 - масса
    		10 кОм или более

  1. Установите интегрированное реле на место.

  1. Подсоедините разъем электровакуумного клапана продувки.



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ КОМПОНЕНТЫ ЦЕПИ ПИТАНИЯ

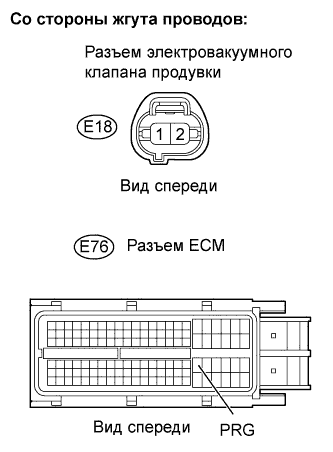

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ - ECM)
Lexus GS450h GWS191.Система Управления Двигателем 2Gr-Fse.Система Sfi. Dtc P0443 Цепь Клапана Управления Продувкой Системы Улавливания Паров Топлива

  1. Отсоедините разъем E18 электровакуумного клапана продувки.

  1. Отсоедините разъем E76 ECM.

  1. Измерьте сопротивление между указанными контактами разъемов со стороны жгутов проводов.

    Номинальное сопротивление (проверьте на обрыв):
    Контакты для подключения диагностического прибора
    		Заданные условия
    E18-2 - PRG (E76-81)
    		Менее 1 Ом
    Номинальное сопротивление (проверьте на короткое замыкание):
    Контакты для подключения диагностического прибора
    		Заданные условия
    E18-2 или PRG (E76-81) - масса
    		10 кОм или более

  1. Подсоедините разъем электровакуумного клапана продувки.

  1. Подсоедините разъем ECM.



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ECM
