Низкочастотный Звуковой Сигнал -- Установка |
| 1. УСТАНОВИТЕ НИЗКОЧАСТОТНЫЙ ЗВУКОВОЙ СИГНАЛ В СБОРЕ |

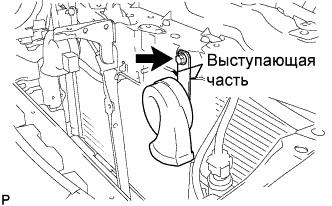

Разместите оборудование на дефлекторе верхней опоры радиатора и закрепите систему звукового сигнала с помощью болта.
- Момент затяжки:
- 20 Н*м{205 кгс*см, 15 фунт-сила-футов}
- ПРИМЕЧАНИЕ:
- Не допускайте перекрытия звукового сигнала и выступающей части кронштейна радиатора.
 |
Подсоедините разъем.
| 2. УСТАНОВИТЕ НАКЛАДКУ ПЕРЕДНЕГО БАМПЕРА |
 |
Наклейте вокруг переднего бампера и фары защитную клейкую ленту.
Подсоедините разъем ультразвукового датчика.
Введите в зацепление 3 захвата с левой стороны.
 |
Введите в зацепление 3 захвата с правой стороны.
Установите накладку бампера и закрепите ее 2 фиксаторами, 6 винтами и 5 болтами.
 |
| 3. УСТАНОВИТЕ ЛЕВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК |
Закрепите передний подкрылок 2 фиксаторами.
 |
| 4. УСТАНОВИТЕ ПРАВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
| 5. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ |
 |
Установите нижнюю крышку и закрепите ее 3 фиксаторами и 10 винтами.
| 6. УСТАНОВИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА |
 |
Установите сальник и закрепите его 7 фиксаторами.
| 7. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ |
| 8. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ |
Выполните инициализацию (см. стр. Нажмите здесь).
- ПРИМЕЧАНИЕ:
- После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
