Центральная Силовая Розетка Установка

Электрооборудование Автомобиля. Lexus GS450h GWS191
Прочие Системы. Lexus GS450h GWS191

  1. УСТАНОВИТЕ СИЛОВУЮ РОЗЕТКУ В СБОРЕ

  2. УСТАНОВИТЕ ВЕРХНИЙ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ

  3. УСТАНОВИТЕ ПОДЛОКОТНИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ

  4. УСТАНОВИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА

  5. УСТАНОВИТЕ РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ НА ВЕЩЕВОМ ЯЩИКЕ В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ

  6. УСТАНОВИТЕ ПАНЕЛЬ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА

  7. УСТАНОВИТЕ ЛЕВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

  8. УСТАНОВИТЕ ПРАВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

  9. УСТАНОВИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ПАНЕЛИ ПОЛА В СБОРЕ

  10. УСТАНОВИТЕ ПЕРЕДНЮЮ НАКЛАДКУ ВЕРХНЕЙ ОБЛИЦОВКИ ПАНЕЛИ ПОЛА

  11. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

  12. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ

Центральная Силовая Розетка -- Установка



1. УСТАНОВИТЕ СИЛОВУЮ РОЗЕТКУ В СБОРЕ


Lexus GS450h GWS191

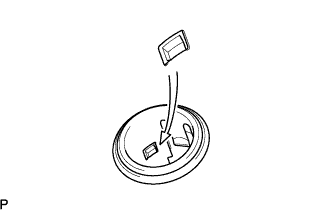

  1. Совместите выступ на задней части гнезда разъема с канавкой на крышке. Затем вставьте гнездо разъема в крышку.

  1. Подсоедините разъем.



2. УСТАНОВИТЕ ВЕРХНИЙ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ


Lexus GS450h GWS191

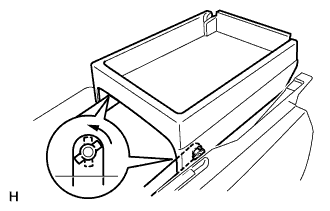

  1. Установите вещевой ящик, как показано на рисунке.



3. УСТАНОВИТЕ ПОДЛОКОТНИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ


Lexus GS450h GWS191

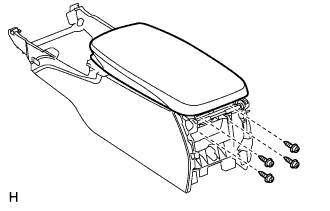

  1. Установите подлокотник и закрепите его 4 винтами.



4. УСТАНОВИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА


Lexus GS450h GWS191

  1. Подсоедините разъем.

  1. Установите вещевой ящик в облицовке туннеля пола и закрепите его 4 болтами и 2 винтами.



5. УСТАНОВИТЕ РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ НА ВЕЩЕВОМ ЯЩИКЕ В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ


Lexus GS450h GWS191.Прочие Системы.Прикуриватель В Сборе.Центральная Силовая Розетка Установка

  1. Установите воздуховод с дефлектором и введите в зацепление 4 фиксатора.



6. УСТАНОВИТЕ ПАНЕЛЬ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА


Lexus GS450h GWS191.Прочие Системы.Прикуриватель В Сборе.Центральная Силовая Розетка Установка

  1. Подсоедините разъем.

  1. Установите вещевой ящик в облицовке туннеля пола и введите в зацепление 4 фиксатора.



7. УСТАНОВИТЕ ЛЕВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ


Lexus GS450h GWS191.Прочие Системы.Прикуриватель В Сборе.Центральная Силовая Розетка Установка

  1. Установите отделочную накладку панели приборов и введите в зацепление 4 фиксатора и 3 захвата.

  1. Вверните винт.



8. УСТАНОВИТЕ ПРАВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ


Lexus GS450h GWS191.Прочие Системы.Прикуриватель В Сборе.Центральная Силовая Розетка Установка

  1. Установите отделочную накладку панели приборов и введите в зацепление 3 фиксатора и 3 захвата.

  1. Вверните винт.



9. УСТАНОВИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ПАНЕЛИ ПОЛА В СБОРЕ


Lexus GS450h GWS191.Прочие Системы.Прикуриватель В Сборе.Центральная Силовая Розетка Установка

  1. Подсоедините разъем.

  1. Установите верхнюю облицовку панели пола и закрепите ее 9 фиксаторами.



    Lexus GS450h GWS191

  1. Установите рукоятку рычага переключения передач и поверните ее в направлении, указанном стрелкой.



10. УСТАНОВИТЕ ПЕРЕДНЮЮ НАКЛАДКУ ВЕРХНЕЙ ОБЛИЦОВКИ ПАНЕЛИ ПОЛА

  1. Введите в соединение захваты для крепления облицовки.



11. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ


12. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ

  1. Выполните инициализацию (см. стр. Нажмите здесь).

    ПРИМЕЧАНИЕ:
    После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
