Кузов. Lexus GS450h GWS191

ОПИСАНИЕ

Под "выключателем механизма открывания двери багажника" имеется в виду главный выключатель механизма открывания двери багажника.

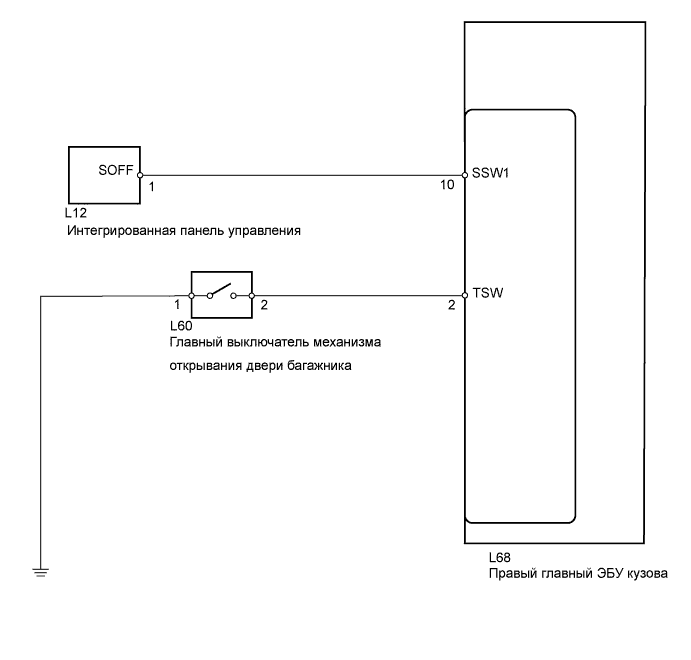

Эта цепь определяет состояние главного выключателя механизма открывания двери багажника.

1.ПРОВЕРЬТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ОТКРЫВАНИЯ ДВЕРИ БАГАЖНИКА

Измерьте сопротивление между контактами разъема датчика.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Режим	Заданные условия
1 - 2	Нажат	Менее 1 Ом
1 - 2	Не нажат	10 кОм или более

ЗАМЕНИТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ОТКРЫВАНИЯ ДВЕРИ БАГАЖНИКА

OK

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ОТКРЫВАНИЯ ДВЕРИ БАГАЖНИКА - ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА И МАССА)

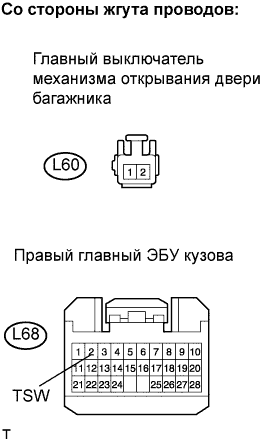

Измерьте сопротивление разъемов со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
L60-2 - L68-2 (TSW)	Менее 1 Ом
L60-1 - масса	Менее 1 Ом
L60-2 - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK

3.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВНУТРЕННИЙ ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ОТКРЫВАНИЯ ДВЕРИ БАГАЖНИКА)

Проверьте работу внутреннего выключателя механизма открывания двери багажника в режиме DATA LIST.

Правый главный ЭБУ кузова
Параметр / Устройство	Измеряемый параметр / отображение на дисплее (диапазон)	Нормальное состояние	Замечание по диагностике
Lid Open SW	Внутренний выключатель механизма открывания двери багажника / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): внутренний выключатель механизма открывания двери багажника нажат OFF (ВЫКЛ): внутренний выключатель механизма открывания двери багажника не нажат	-

OK:: На экране отображается ON (ВКЛ) (внутренний выключатель механизма открывания двери багажника нажат).

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

NG

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ИНТЕГРИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ - ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА И МАССА)

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
L12-1 (SOFF) - L68-10 (SSW1)	Менее 1 Ом
L12-1 (SOFF) - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ ИНТЕГРИРОВАННУЮ ПАНЕЛЬ УПРАВЛЕНИЯ
