Механизм Открывания И Доводчик Двери Багажного Отделения Цепь Выключателя Открывания Двери Багажника
Кузов. Lexus GS450h GWS191
ОПИСАНИЕ
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
ПРОВЕРЬТЕ ЗАЩЕЛКУ ДВЕРИ БАГАЖНИКА (ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ ДВЕРИ)
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЗАЩЕЛКА ДВЕРИ БАГАЖНИКА – ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА И МАССА)
МЕХАНИЗМ ОТКРЫВАНИЯ И ДОВОДЧИК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ - Цепь выключателя открывания двери багажника |
ОПИСАНИЕ
- УКАЗАНИЕ:
- Под "выключателем механизма открывания двери багажника" имеется в виду выключатель разблокировки двери.
Выключатель разблокировки двери встроен в защелку двери багажника. Этот выключатель включается при открывании двери багажника и выключается при закрывании двери.

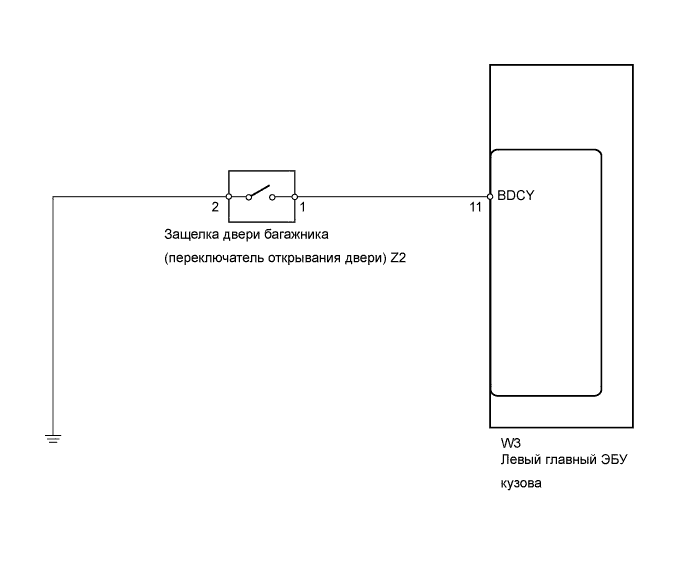

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ЗАЩЕЛКУ ДВЕРИ БАГАЖНИКА (ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ ДВЕРИ) |
Отсоедините разъем защелки Z2.

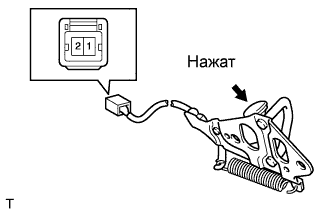

Измерьте сопротивление защелки.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
1 - 2
| Нажат
| Менее 1 Ом
|
1 - 2
| Не нажат
| 10 кОм или более
|
| | ЗАМЕНИТЕ ЗАЩЕЛКУ ДВЕРИ БАГАЖНИКА |
|
|
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЗАЩЕЛКА ДВЕРИ БАГАЖНИКА – ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА И МАССА) |
Отсоедините разъем защелки Z2.
Отсоедините разъем W3 ЭБУ.

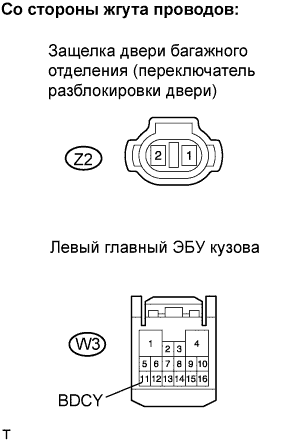

Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
Z2-1 - W3-11 (BDCY)
| Менее 1 Ом
|
Z2-2 - масса
| Менее 1 Ом
|
Z2-1 - масса
| 10 кОм или более
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| OK |
|
|
|
| ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
