Механизм Открывания И Доводчик Двери Багажного Отделения Схема Системы

Кузов. Lexus GS450h GWS191
Капот Двигателя Двери. Lexus GS450h GWS191

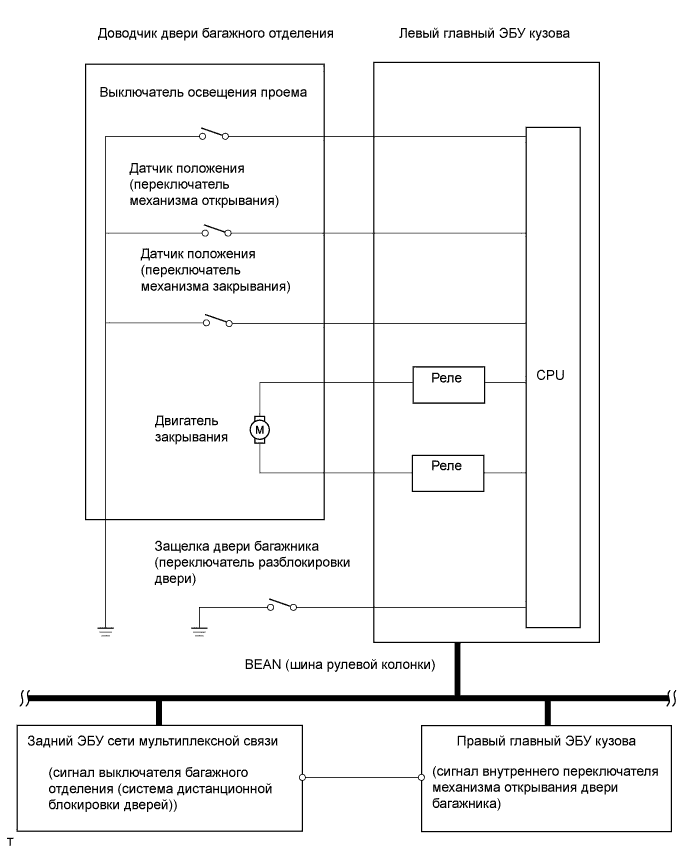

Механизм Открывания И Доводчик Двери Багажного Отделения -- Схема Системы



Lexus GS450h GWS191.Капот Двигателя Двери.Механизм Открывания И Доводчик Двери Багажного Отделения.Механизм Открывания И Доводчик Двери Багажного Отделения Схема Системы


Передатчик
Приемник
Сигнал
Линия связи
Левый главный ЭБУ кузова
Правый главный ЭБУ кузова
Сигнал выключателя освещения проема двери багажника
BEAN
Правый главный ЭБУ кузова
Левый главный ЭБУ кузова
  1. Выходной сигнал запроса открывания двери багажника
  2. Сигнал включения механизма открывания двери багажника
BEAN
Правый главный ЭБУ кузова
Правый главный ЭБУ кузова
  1. Сигнал системы блокировки двери багажника от ключа
  2. Сигнал наружного выключателя механизма открывания двери багажника
BEAN
