Механизм Открывания И Доводчик Двери Багажного Отделения Система Диагностики
Кузов. Lexus GS450h GWS191
ОПИСАНИЕ
ПРОВЕРЬТЕ DLC3
Механизм Открывания И Доводчик Двери Багажного Отделения -- Система Диагностики |
Данные механизма открывания и доводчика двери багажника могут быть считаны с разъема шины данных 3 (DLC3) на автомобиле. Если предполагается, что система неисправна, проверьте наличие неисправностей с помощью портативного диагностического прибора и выполните необходимый ремонт.
|
ЭБУ использует протокол обмена данными ISO 15765-4. Расположение контактов на разъеме DLC3 соответствует требованиям стандарта ISO 15031-3 и согласуется с протоколом ISO 15765-4.
Обозначения (номера контактов)
| Описание контактов
| Режим
| Заданные условия
|
SIL (7) - SG (5)
| Линия "+" шины
| Во время передачи
| Формирование импульсов
|
CG (4) - масса
| Масса шасси
| Всегда
| Менее 1 Ом
|
SG (5) - масса
| Сигнальная масса
| Всегда
| Менее 1 Ом
|
BAT (16) - масса
| Положительный вывод аккумуляторной батареи
| Всегда
| 11-14 В
|
CANH (6) - CANL (14)
| Линия шины CAN
| Зажигание выключено*
| 54–69 Ом
|
CANH (6) - CG (4)
| Линия шины CAN высокого уровня
| Зажигание выключено*
| Не менее 200 Ом
|
CANL (14) - CG (4)
| Линия шины CAN низкого уровня
| Зажигание выключено*
| Не менее 200 Ом
|
CANH (6) - BAT (16)
| Линия шины CAN высокого уровня
| Зажигание выключено*
| 6 кОм или более
|
CANL (14) - BAT (16)
| Линия шины CAN низкого уровня
| Зажигание выключено*
| 6 кОм или более
|
- ПРИМЕЧАНИЕ:
- *: Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая замок зажигания, другие выключатели и двери.
- Если результат проверки не отвечает требованиям, то, возможно, неисправен DLC3. Отремонтируйте или замените жгут проводов или разъем.
- УКАЗАНИЕ:

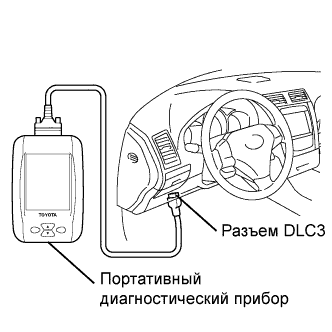

- Подсоедините провод портативного диагностического прибора к DLC3, включите зажигание (IG) и проверьте систему с помощью портативного диагностического прибора. Если на дисплей выводится сообщение об ошибке связи, проблема может быть как в автомобиле, так и в диагностическом приборе.
- Если при подключении прибора к другому автомобилю связь устанавливается, проверьте DLC3 на первом автомобиле.
- Если при подключении прибора к другому автомобилю связь по-прежнему невозможно установить, то, скорее всего, неисправен сам прибор. Обратитесь в Отдел технического обслуживания по адресу, указанному в руководстве по эксплуатации прибора.
