  1. ПРОВЕРЬТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ПРАВОЙ СТОРОНЫ КОЖУХА)

  1. ПРОВЕРЬТЕ ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ЛЕВОЙ СТОРОНЫ КОЖУХА)

Механизм Открывания И Доводчик Двери Багажного Отделения -- Контакты Эбу

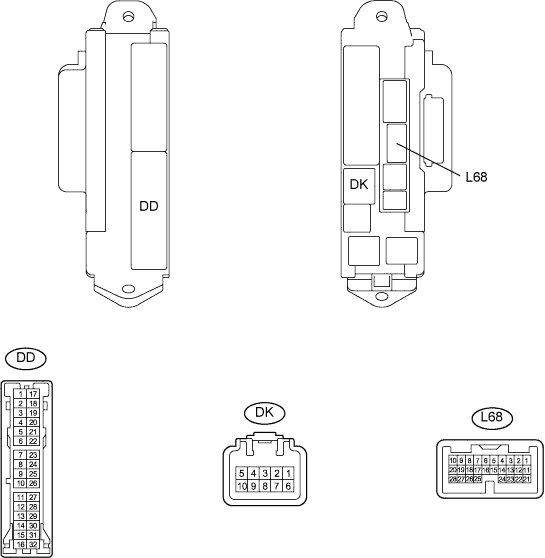

ПРОВЕРЬТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ПРАВОЙ СТОРОНЫ КОЖУХА)

Lexus GS450h GWS191.Капот Двигателя Двери.Механизм Открывания И Доводчик Двери Багажного Отделения.Механизм Открывания И Доводчик Двери Багажного Отделения Контакты Эбу

  1. Отсоедините разъемы DD, DK и L68 ЭБУ.

  2. Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    BECU (DK-5) - масса
    		G-R - масса
    		Аккумуляторная батарея (источник питания)
    		Зажигание выключено
    		Менее 1 В
    BECU (DK-5) - масса
    		G-R - масса
    		Аккумуляторная батарея (источник питания)
    		Зажигание включено (IG)
    		10-14 В
    GND2 (DD-11) - масса
    		W-B - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    TSW (L68-2) - масса
    		BR - масса
    		Вход сигнала главного выключателя механизма открывания двери багажника
    		Главный выключатель механизма открывания двери багажника выключен
    		10 кОм или более
    TSW (L68-2) - масса
    		BR - масса
    		Вход сигнала главного выключателя механизма открывания двери багажника
    		Главный выключатель механизма открывания двери багажника включен
    		Менее 1 Ом
    1. Если результат проверки не отвечает требованиям, возможно, имеется неисправность со стороны разъемов жгута проводов.

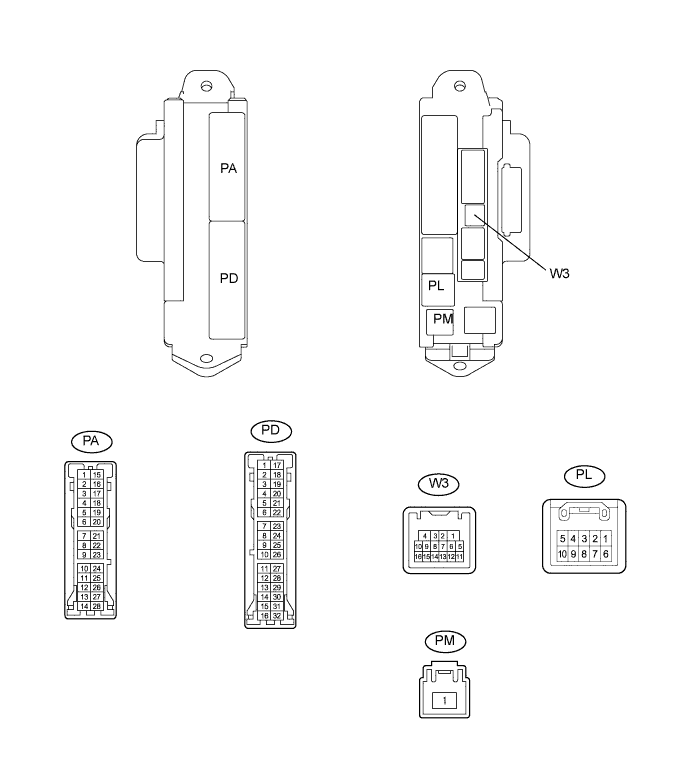

ПРОВЕРЬТЕ ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ЛЕВОЙ СТОРОНЫ КОЖУХА)

Lexus GS450h GWS191.Капот Двигателя Двери.Механизм Открывания И Доводчик Двери Багажного Отделения.Механизм Открывания И Доводчик Двери Багажного Отделения Контакты Эбу

  1. Отсоедините разъемы PA, PМ и W3 ЭБУ.

  2. Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    FUEL (PM-1) - масса
    		W - масса
    		Аккумуляторная батарея (источник питания)
    		Зажигание выключено
    		Менее 1 В
    FUEL (PM-1) - масса
    		W - масса
    		Аккумуляторная батарея (источник питания)
    		Всегда
    		10-14 В
    GND (PA-14) - масса
    		W-B - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    BDCY (W3-11) - масса
    		R - масса
    		Вход сигнала выключателя разблокировки двери багажника
    		Выключатель разблокировки двери багажника выключен
    		10 кОм или более
    BDCY (W3-11) - масса
    		R - масса
    		Вход сигнала выключателя разблокировки двери багажника
    		Выключатель разблокировки двери багажника включен
    		Менее 1 Ом
    1. Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  3. Подсоедините разъемы PM, PA и W3 ЭБУ.

  4. Измерьте напряжение и сопротивление на контактах разъемов.

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    LCM+ (W3-1) - LCM- (W3-4)
    		B-G
    		Выходной сигнал электродвигателя доводчика двери багажника
    		Дверь багажника открыта
    		Менее 1 В
    LCM+ (W3-1) - LCM- (W3-4)
    		B-G
    		Выходной сигнал электродвигателя доводчика двери багажника
    		Электродвигатель работает в режиме закрывания
    		10-14 В
    LCM+ (W3-1) - LCM- (W3-4)
    		B-G
    		Выходной сигнал электродвигателя доводчика двери багажника
    		Операция завершена
    (дверь багажника закрыта)
    		Менее 1 В
    LCLS (W3-6) - масса
    		GR - масса
    		Входной сигнал датчика положения (закрыта) двери багажника
    		Дверь багажника открыта
    		Менее 1 В
    LCLS (W3-6) - масса
    		GR - масса
    		Входной сигнал датчика положения (закрыта) двери багажника
    		Электродвигатель работает в режиме закрывания
    		10-14 В
    LCLS (W3-6) - масса
    		GR - масса
    		Входной сигнал датчика положения (закрыта) двери багажника
    		Операция завершена
    (дверь багажника закрыта)
    		Менее 1 В
    LOPN (W3-5) - масса
    		P - масса
    		Входной сигнал датчика положения (открыта) двери багажника
    		Дверь багажника открыта
    		10-14 В
    LOPN (W3-5) - масса
    		P - масса
    		Входной сигнал датчика положения (открыта) двери багажника
    		Электродвигатель работает в режиме закрывания
    		10-14 В
    LOPN (W3-5) - масса
    		P - масса
    		Входной сигнал датчика положения (открыта) двери багажника
    		Операция завершена (дверь багажника ЗАКРЫТА)
    		Менее 1 В
    CCTY (W3-8) - масса
    		O - масса
    		Входной сигнал выключателя освещения проема двери багажника
    		Дверь багажника ЗАКРЫТА
    		Менее 1 Ом
    CCTY (W3-8) - масса
    		O - масса
    		Входной сигнал выключателя освещения проема двери багажника
    		Дверь багажника ОТКРЫТА
    		10 кОм или более
    1. Если результат не соответствует требуемому, возможно, неисправен левый главный ЭБУ кузова.
