Привод Омывателя Фары Установка

Электрооборудование Автомобиля. Lexus GS450h GWS191
Стеклоочистители И Стеклоомыватели. Lexus GS450h GWS191

  1. УСТАНОВИТЕ ШЛАНГ ОЧИСТИТЕЛЯ ФАР

  2. УСТАНОВИТЕ ПРИВОД ОМЫВАТЕЛЯ ФАРЫ

  3. УСТАНОВИТЕ ФАРУ В СБОРЕ

  4. УСТАНОВИТЕ НАКЛАДКУ ПЕРЕДНЕГО БАМПЕРА

  5. УСТАНОВИТЕ ЛЕВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК

  6. УСТАНОВИТЕ ПРАВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК

  7. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ

  8. УСТАНОВИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА

  9. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

  10. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ

Привод Омывателя Фары -- Установка


УКАЗАНИЕ:
  1. Порядок выполнения работ для правой и левой сторон одинаков.
  2. Ниже рассмотрен порядок выполнения работ для левой стороны.


1. УСТАНОВИТЕ ШЛАНГ ОЧИСТИТЕЛЯ ФАР


    Lexus GS450h GWS191.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Привод Омывателя Фары Установка

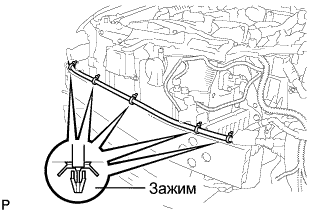

  1. Введите в зацепление 5 фиксаторов и установите шланг на усиление переднего бампера.

  1. Подсоедините шланг к узлу электродвигателя и насоса очистителя фар.



2. УСТАНОВИТЕ ПРИВОД ОМЫВАТЕЛЯ ФАРЫ


Lexus GS450h GWS191

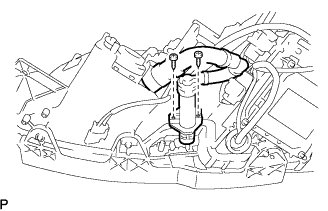

  1. Закрепите привод на фаре 2 винтами.



3. УСТАНОВИТЕ ФАРУ В СБОРЕ


Lexus GS450h GWS191.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Привод Омывателя Фары Установка

  1. Зацепите захват и закрепите фару 3 болтами.

  1. При наличии очистителей фар:
    Подсоедините шланг.



    Lexus GS450h GWS191

  1. Подсоедините разъем, как показано на рисунке.



4. УСТАНОВИТЕ НАКЛАДКУ ПЕРЕДНЕГО БАМПЕРА


Lexus GS450h GWS191.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Привод Омывателя Фары Установка

  1. Наклейте вокруг переднего бампера и фары защитную клейкую ленту.

  1. Подсоедините разъем ультразвукового датчика.



    Lexus GS450h GWS191.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Привод Омывателя Фары Установка

  1. Введите в зацепление 3 захвата с левой стороны.

  1. Введите в зацепление 3 захвата с правой стороны.



    Lexus GS450h GWS191

  1. Установите накладку бампера и закрепите ее 2 фиксаторами, 6 винтами и 5 болтами.



5. УСТАНОВИТЕ ЛЕВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК


    Lexus GS450h GWS191

  1. Закрепите передний подкрылок 2 фиксаторами.



6. УСТАНОВИТЕ ПРАВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для левой стороны.


7. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ


Lexus GS450h GWS191

  1. Установите нижнюю крышку и закрепите ее 3 фиксаторами и 10 винтами.



8. УСТАНОВИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА


Lexus GS450h GWS191

  1. Установите сальник и закрепите его 7 фиксаторами.



9. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ


10. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ
ПРИМЕЧАНИЕ:
После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.

  1. Выполните инициализацию (см. стр. Нажмите здесь).
