Электродвигатель Переднего Стеклоомывателя -- Снятие |
| 1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного вывода аккумуляторной батареи (-) подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.
| 2. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА |
С помощью съемника фиксаторов снимите 7 фиксаторов и сальник.
 |
| 3. СНИМИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ |
С помощью съемника фиксаторов освободите 3 фиксатора.
 |
Выверните 10 винтов и снимите защиту картера.

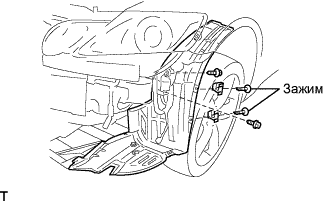

| 4. СНИМИТЕ ЛЕВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК |
 |
Освободите 2 фиксатора с помощью отвертки.
Выверните 2 болта и частично снимите передний подкрылок.
- УКАЗАНИЕ:
- Нет необходимости снимать подкрылок полностью. Частично снимите его, чтобы при выполнении последующих шагов можно было снять накладку бампера, бачок с насосом омывателя ветрового стекла.

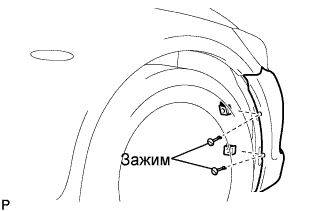

| 5. СНИМИТЕ ПРАВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК |
 |
С помощью отвертки освободите 2 фиксатора и частично снимите передний подкрылок.
- УКАЗАНИЕ:
- Нет необходимости снимать подкрылок полностью. Частично снимите его, чтобы при выполнении последующих шагов можно было снять накладку бампера.
| 6. СНИМИТЕ НАКЛАДКУ ПЕРЕДНЕГО БАМПЕРА |
С помощью съемника фиксаторов освободите 2 фиксатора.
- УКАЗАНИЕ:
- Поместите под переднее крыло защитную клейкую ленту.
Выверните 6 винтов и 5 болтов.
 |
Потяните накладку бампера, так чтобы расцепить 3 захвата с левой стороны.
 |
Потяните накладку бампера, так чтобы расцепить 3 захвата с правой стороны, и снимите накладку бампера.
Для моделей с системой ультразвуковой локации:
Отсоедините разъем ультразвукового датчика.
| 7. СНИМИТЕ ВПУСКНОЙ ВОЗДУХОПРОВОД ХОЛОДНОГО ВОЗДУХА № 3 В СБОРЕ |
 |
Выверните 3 болта и снимите воздуховод.
| 8. СНИМИТЕ ЛЕВУЮ ФАРУ В СБОРЕ |
 |
Отсоедините разъем, как показано на рисунке.
Выверните 3 болта.
 |
При наличии очистителей фар:
Отсоедините шланг очистителя фар.
Отцепите захват и отсоедините фару.

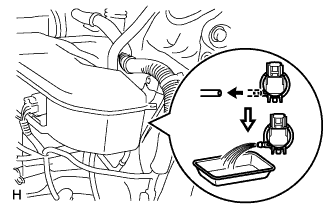

| 9. СЛЕЙТЕ ОМЫВАЮЩУЮ ЖИДКОСТЬ |
 |
Снимите шланг стеклоомывателя с электродвигателя и насоса омывателя ветрового стекла в сборе и слейте омывающую жидкость.
| 10. СНИМИТЕ НАСОС И БАЧОК ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
Для моделей без системы очистителей фар:
Отсоедините 2 разъема.
Для моделей с системой очистителей фар:
Отсоедините 4 разъема.

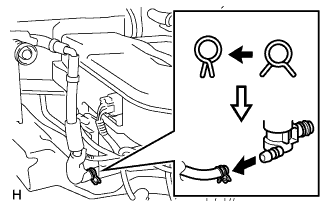

Для моделей с системой очистителей фар:
Ослабьте хомут и отсоедините шланг очистителя фар.
 |
Выверните болт.
 |
Потяните верхнюю часть бачка стеклоомывателя и насоса вверх. Затем снимите его с бачка и насоса стеклоомывателя ветрового стекла.
Выверните 3 болта. Затем снимите бачок и насос омывателя ветрового стекла.
 |

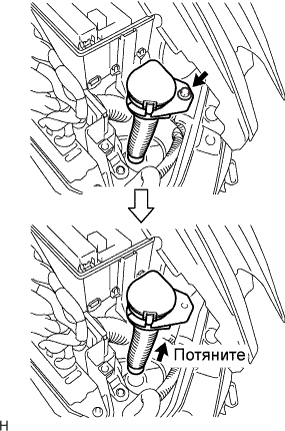

| 11. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И НАСОС СТЕКЛООМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
| 12. СНИМИТЕ НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА ОЧИСТИТЕЛЯ ФАР В СБОРЕ (для моделей с очистителями фар) |
| 13. СНИМИТЕ РЕЛЕ УПРАВЛЕНИЯ ОЧИСТИТЕЛЕМ ФАР (для моделей с системой очистителей фар) |
