Электродвигатель Переднего Стеклоомывателя -- Проверка |
| 1. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ И НАСОС СТЕКЛООМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
 |
- УКАЗАНИЕ:
- Эту проверку следует выполнять при подключенном к бачку омывателя электродвигателе стеклоомывателя ветрового стекла в сборе с насосом.
Заполните бачок омывателя омывающей жидкостью.

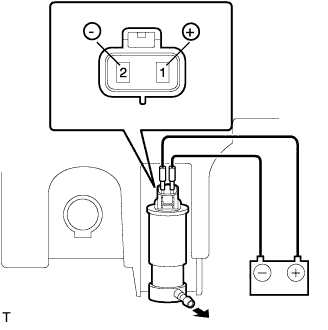

Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 1 электродвигателя стеклоомывателя ветрового стекла и насоса, а отрицательный (-) вывод – к контакту 2.
Проверьте, чтобы омывающая жидкость вытекала из бачка омывателя.
- OK:
- Омывающая жидкость подается из бачка стеклоомывателя.
| 2. ПРОВЕРЬТЕ НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА ОЧИСТИТЕЛЯ ФАР В СБОРЕ |
 |
- УКАЗАНИЕ:
- Эту проверку следует выполнять при подключенных к бачку омывателя электродвигателе очистителя передних фар и насосе.
Заполните бачок омывателя омывающей жидкостью.
Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 1 электродвигателя омывателя фар и насоса, а отрицательный (-) вывод – к контакту 2.
Проверьте, чтобы омывающая жидкость вытекала из бачка омывателя.
- OK:
- Омывающая жидкость подается из бачка стеклоомывателя.

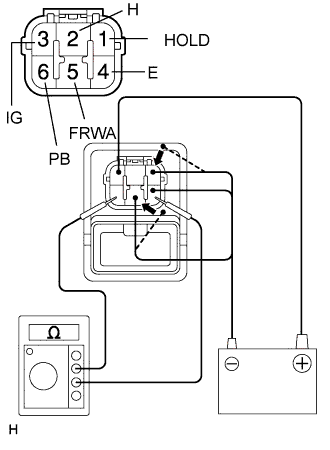

| 3. ПРОВЕРЬТЕ РЕЛЕ УПРАВЛЕНИЯ ОЧИСТИТЕЛЕМ ФАР |
Проверьте работу реле управления очистителем фар.
Измерьте сопротивление между контактами 4 (E) и 6 (PB).
- Номинальное сопротивление:
- 10 кОм или более
Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 3 (IG) разъема, а отрицательный (-) вывод - к контакту 4 (E).
Подсоедините отрицательный (-) вывод аккумуляторной батареи к контакту 1 (HOLD) и 2 (H) и измерьте сопротивление между контактами 4 (E) и 6 (PB).
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Заданные условия 4 (E) - 6 (PB) Менее 1 Ом (при подсоединении) 4 (E) - 6 (PB) 10 кОм или более (через 0,8-0,9 с после подсоединения)
Отсоедините отрицательный (-) вывод аккумуляторной батареи от контактов 1 (HOLD) и 2 (H).
Отсоедините положительный (+) вывод аккумуляторной батареи от контакта 3 (IG), а затем подсоедините его.
Подсоедините отрицательный (-) вывод аккумуляторной батареи к контактам 1 (HOLD) и 5 (FRWA) и измерьте сопротивление между контактами 4 (E) и 6 (PB).
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Заданные условия 4 (E) - 6 (PB) Менее 1 Ом (при подсоединении) 4 (E) - 6 (PB) 10 кОм или более (через 0,8-0,9 с после подсоединения)
