Электродвигатель Переднего Стеклоомывателя -- Установка |
| 1. УСТАНОВИТЕ РЕЛЕ УПРАВЛЕНИЯ ОЧИСТИТЕЛЕМ ФАР (для моделей с системой очистителей фар) |
| 2. УСТАНОВИТЕ НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА ОЧИСТИТЕЛЯ ФАР В СБОРЕ (для моделей с очистителями фар) |
| 3. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И НАСОС СТЕКЛООМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
| 4. УСТАНОВИТЕ НАСОС И БАЧОК ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |

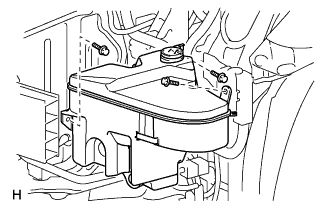

Установите бачок омывателя ветрового стекла и насос и закрепите их 3 болтами.
- Момент затяжки:
- 5,5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}
 |
Установите впускной патрубок бачка и насоса омывателя на бачок и омывателя и насос.
 |
Заверните болт в верхней части бачка и насоса стеклоомывателя.
- Момент затяжки:
- 5,5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}
Для моделей с системой очистителей фар:

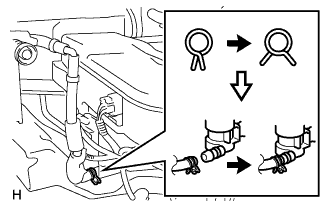

Подсоедините шланг очистителя фар к узлу бачка и насоса стеклоомывателя ветрового стекла.
 |
Для моделей без системы очистителей фар:

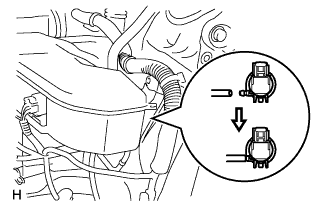

Подсоедините 2 разъема.
Для моделей с системой очистителей фар:
Подсоедините 4 разъема.
| 5. ЗАПОЛНИТЕ БАЧОК И НАСОС ОМЫВАТЕЛЯ В СБОРЕ ОМЫВАЮЩЕЙ ЖИДКОСТЬЮ |
 |
Подсоедините шланг стеклоомывателя к электродвигателю и насосу стеклоомывателя, и заполните бачок стеклоомывателя омывающей жидкостью.
| 6. УСТАНОВИТЕ ЛЕВУЮ ФАРУ В СБОРЕ |
 |
Зацепите захват и закрепите фару 3 болтами.
При наличии очистителей фар:
Подсоедините шланг.
Подсоедините разъем, как показано на рисунке.
 |
| 7. УСТАНОВИТЕ ВПУСКНОЙ ВОЗДУХОПРОВОД ХОЛОДНОГО ВОЗДУХА № 3 В СБОРЕ |
 |

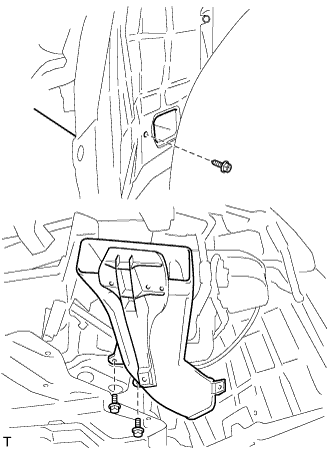

Установите воздуховод и закрепите его 3 болтами.
- Момент затяжки:
- 5,5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}
| 8. УСТАНОВИТЕ НАКЛАДКУ ПЕРЕДНЕГО БАМПЕРА |
 |
Наклейте вокруг переднего бампера и фары защитную клейкую ленту.
Подсоедините разъем ультразвукового датчика.
Введите в зацепление 3 захвата с левой стороны.
 |
Введите в зацепление 3 захвата с правой стороны.
Установите накладку бампера и закрепите ее 2 фиксаторами, 6 винтами и 5 болтами.
 |

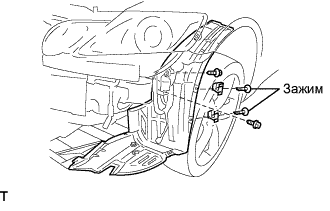

| 9. УСТАНОВИТЕ ЛЕВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК |
 |
Установите передний подкрылок и закрепите его 2 болтами и фиксатором.

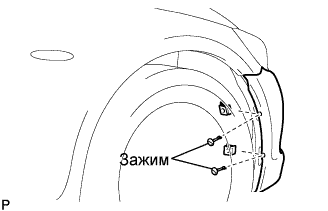

| 10. УСТАНОВИТЕ ПРАВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК |
 |
Закрепите передний подкрылок 2 фиксаторами.
| 11. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ |
 |
Установите нижнюю крышку и закрепите ее 3 фиксаторами и 10 винтами.
| 12. УСТАНОВИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА |
 |
Установите сальник и закрепите его 7 фиксаторами.
| 13. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ |
| 14. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ |
Выполните инициализацию (см. стр. Нажмите здесь).
- ПРИМЕЧАНИЕ:
- После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
