Эбу Системы Навигации -- Установка |
- УКАЗАНИЕ:
- Если для болта не указан момент затяжки, см. таблицу стандартных болтов (см. стр. Нажмите здесь).

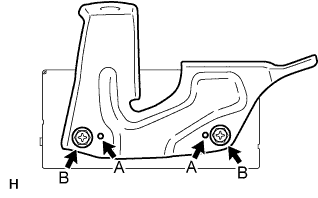

| 1. УСТАНОВИТЕ ДЕРЖАТЕЛЬ № 2 ПРОИГРЫВАТЕЛЯ КОМПАКТ-ДИСКОВ |
 |
Вставьте установочные шпильки кронштейна А в ЭБУ.
Заверните 2 винта В.
| 2. УСТАНОВИТЕ ДЕРЖАТЕЛЬ № 1 ПРОИГРЫВАТЕЛЯ КОМПАКТ-ДИСКОВ |
 |
Вставьте установочные шпильки кронштейна А в ЭБУ.
Заверните 2 винта В.
| 3. УСТАНОВИТЕ ЭБУ СИСТЕМЫ НАВИГАЦИИ С ДЕРЖАТЕЛЕМ ПРОИГРЫВАТЕЛЯ КОМПАКТ-ДИСКОВ |
 |
Установите ЭБУ с кронштейном и закрепите его 3 болтами.
Подключите разъемы ЭБУ.
| 4. УСТАНОВИТЕ ДВЕРЦУ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ |
 |
Установите дверцу перчаточного ящика и введите в зацепление 2 фиксатора и захват.
Подсоедините разъем и зажим.
Вверните 4 винта.
| 5. УСТАНОВИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ПЕРЕДНЕГО ПАССАЖИРА |
Подсоедините разъем.
- ПРИМЕЧАНИЕ:
- При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
 |
Установите подушку безопасности для защиты коленей переднего пассажира и закрепите ее 3 болтами.
- Момент затяжки:
- 10 Н*м{102 кгс*см, 7 фунт-сила-футов}
| 6. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ |
 |
Подсоедините разъем и зажим.
Установите нижнюю крышку и введите в зацепление 4 фиксатора.
| 7. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ |
 |
Установите боковую панель и введите в зацепление 2 захвата и 4 фиксатора.
| 8. УСТАНОВИТЕ НАКЛАДКУ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ПРАВОЙ ДВЕРИ |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
| 9. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ПРАВОЙ ДВЕРИ |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
| 10. УСТАНОВИТЕ ПРАВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
 |
Установите отделочную накладку панели приборов и введите в зацепление 3 фиксатора и 3 захвата.
Вверните винт.
| 11. УСТАНОВИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ПАНЕЛИ ПОЛА В СБОРЕ |
 |
Подсоедините разъем.
Установите верхнюю облицовку панели пола и закрепите ее 9 фиксаторами.
Установите рукоятку рычага переключения передач и поверните ее в направлении, указанном стрелкой.
 |
| 12. УСТАНОВИТЕ ПЕРЕДНЮЮ НАКЛАДКУ ВЕРХНЕЙ ОБЛИЦОВКИ ПАНЕЛИ ПОЛА |
Введите в соединение захваты для крепления облицовки.
| 13. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ |
| 14. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ |
Выполните инициализацию (см. стр. Нажмите здесь).
- ПРИМЕЧАНИЕ:
- После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
| 15. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS |
Проверьте контрольную лампу аварийного состояния SRS (см. стр. Нажмите здесь).
