ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
СНИМИТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ С РАДИОПРИЕМНИКОМ В СБОРЕ
УБЕДИТЕСЬ, ЧТО РАДИОПРИЕМНИК УСТАНОВЛЕН В РЕЖИМ ТРАНСПОРТИРОВКИ
Многофункциональный Дисплей -- Снятие |
| 1. УСТАНОВИТЕ РАДИОПРИЕМНИК В РЕЖИМ ТРАНСПОРТИРОВКИ |
Извлеките все диски и кассеты.
- ПРИМЕЧАНИЕ:
- Если диски или кассеты не извлекаются, не применяйте силу, чтобы извлечь их. Отправьте устройство в ремонтную мастерскую.
Выключите зажигание.
Одновременно нажав выключатели "SEEK UP" и "DISC", включите зажигание (ACC).
- УКАЗАНИЕ:
- Светодиод дверцы загрузочного лотка компакт-дисков мигает во время режима настройки и горит постоянно после завершения настройки.
 |
Выключите зажигание.
| 2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного вывода аккумуляторной батареи (-) подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.
| 3. СНИМИТЕ ПЕРЕДНЮЮ НАКЛАДКУ ВЕРХНЕЙ ОБЛИЦОВКИ ПАНЕЛИ ПОЛА |
 |
С помощью съемника фиксаторов отцепите захваты и снимите облицовку.
- УКАЗАНИЕ:
- Перед использованием оберните рабочую часть съемника фиксаторов клейкой лентой.
| 4. СНИМИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ПАНЕЛИ ПОЛА В СБОРЕ |
 |
Поверните рукоятку рычага переключения передач в направлении, указанном стрелкой, и снимите рукоятку.
Освободите 9 фиксаторов с помощью отвертки.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
 |
Снимите верхнюю облицовку панели пола, а затем отсоедините разъем.
| 5. СНИМИТЕ ЛЕВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
 |
Выверните винт.
С помощью отвертки освободите 4 фиксатора и 3 захвата.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
Снимите отделочную накладку.
| 6. СНИМИТЕ ПРАВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
 |
Выверните винт.
С помощью отвертки освободите 3 фиксатора и 3 захвата.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
Снимите отделочную накладку.
| 7. СНИМИТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ С РАДИОПРИЕМНИКОМ В СБОРЕ |
 |
Выверните 4 болтов.
Потяните многофункциональный дисплей с радиоприемником в сборе, чтобы расцепить 2 фиксатора с обратной стороны многофункционального дисплея.
 |
Отсоедините разъемы и снимите многофункциональный дисплей с радиоприемником в сборе.
| 8. УБЕДИТЕСЬ, ЧТО РАДИОПРИЕМНИК УСТАНОВЛЕН В РЕЖИМ ТРАНСПОРТИРОВКИ |
 |
С обратной стороны радиоприемника посмотрите в отверстие рядом с отметкой "SHIP" и убедитесь, что металлическая пластина видна.
- ПРИМЕЧАНИЕ:
- Если металлической пластины не видно, выполните настройку режима транспортировки еще раз.

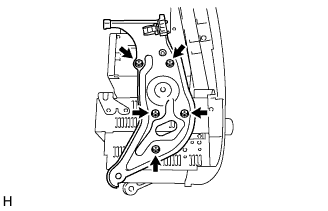

| 9. СНИМИТЕ КРОНШТЕЙН РАДИОПРИЕМНИКА № 2 |
 |
Выверните 5 болта и снимите кронштейн.

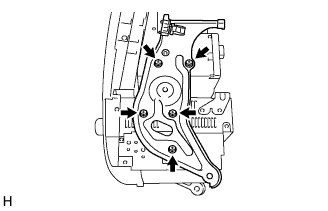

| 10. СНИМИТЕ КРОНШТЕЙН РАДИОПРИЕМНИКА № 1 |
 |
Выверните 5 болта и снимите кронштейн.
