Эбу Сетевого Шлюза Установка

Электрооборудование Автомобиля. Lexus GS450h GWS191
Аудиовизуальная Система. Lexus GS450h GWS191

  1. УСТАНОВИТЕ ЭБУ СЕТЕВОГО ШЛЮЗА

  2. УСТАНОВИТЕ ДВЕРЦУ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ

  3. УСТАНОВИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ПЕРЕДНЕГО ПАССАЖИРА

  4. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ

  5. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

  6. УСТАНОВИТЕ НАКЛАДКУ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ПРАВОЙ ДВЕРИ

  7. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ПРАВОЙ ДВЕРИ

  8. УСТАНОВИТЕ ПРАВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

  9. УСТАНОВИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ПАНЕЛИ ПОЛА В СБОРЕ

  10. УСТАНОВИТЕ ПЕРЕДНЮЮ НАКЛАДКУ ВЕРХНЕЙ ОБЛИЦОВКИ ПАНЕЛИ ПОЛА

  11. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

  12. УСТАНОВИТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА

  13. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ

  14. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

Эбу Сетевого Шлюза -- Установка



1. УСТАНОВИТЕ ЭБУ СЕТЕВОГО ШЛЮЗА


Lexus GS450h GWS191.Аудиовизуальная Система.Аудиовизуальная Система.Эбу Сетевого Шлюза Установка

  1. Установите ЭБУ.

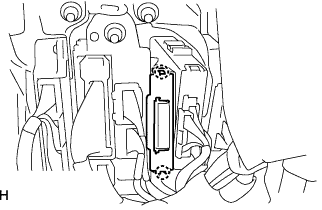

  1. Введите в зацепление 2 захвата, чтобы установить крышку.

  1. Подключите разъем ЭБУ.



2. УСТАНОВИТЕ ДВЕРЦУ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ


Lexus GS450h GWS191.Аудиовизуальная Система.Аудиовизуальная Система.Эбу Сетевого Шлюза Установка

  1. Установите дверцу перчаточного ящика и введите в зацепление 2 фиксатора и захват.

  1. Подсоедините разъем и зажим.

  1. Вверните 4 винта.



3. УСТАНОВИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ПЕРЕДНЕГО ПАССАЖИРА


    Lexus GS450h GWS191

  1. Подсоедините разъем.

    ПРИМЕЧАНИЕ:
    При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

  1. Установите подушку безопасности для защиты коленей переднего пассажира и закрепите ее 3 болтами.

    Момент затяжки:
    10 Н*м{102 кгс*см, 7 фунт-сила-футов}


4. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ


Lexus GS450h GWS191.Аудиовизуальная Система.Аудиовизуальная Система.Эбу Сетевого Шлюза Установка

  1. Подсоедините разъем и зажим.

  1. Установите нижнюю крышку и введите в зацепление 4 фиксатора.



5. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ


Lexus GS450h GWS191.Аудиовизуальная Система.Аудиовизуальная Система.Эбу Сетевого Шлюза Установка

  1. Установите боковую панель и введите в зацепление 2 захвата и 4 фиксатора.



6. УСТАНОВИТЕ НАКЛАДКУ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ПРАВОЙ ДВЕРИ
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для левой стороны.


7. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ПРАВОЙ ДВЕРИ
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для левой стороны.


8. УСТАНОВИТЕ ПРАВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ


Lexus GS450h GWS191.Аудиовизуальная Система.Аудиовизуальная Система.Эбу Сетевого Шлюза Установка

  1. Установите отделочную накладку панели приборов и введите в зацепление 3 фиксатора и 3 захвата.

  1. Вверните винт.



9. УСТАНОВИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ПАНЕЛИ ПОЛА В СБОРЕ


Lexus GS450h GWS191.Аудиовизуальная Система.Аудиовизуальная Система.Эбу Сетевого Шлюза Установка

  1. Подсоедините разъем.

  1. Установите верхнюю облицовку панели пола и закрепите ее 9 фиксаторами.



    Lexus GS450h GWS191

  1. Установите рукоятку рычага переключения передач и поверните ее в направлении, указанном стрелкой.



10. УСТАНОВИТЕ ПЕРЕДНЮЮ НАКЛАДКУ ВЕРХНЕЙ ОБЛИЦОВКИ ПАНЕЛИ ПОЛА

  1. Введите в соединение захваты для крепления облицовки.



11. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ


12. УСТАНОВИТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА


    Lexus GS450h GWS191

  1. Не снимая с автомобиля накладку рулевого колеса, проведите осмотр. При обнаружении каких-либо из перечисленных ниже неполадок замените накладку рулевого колеса на новую:

    1. Порезы, микротрещины или заметное изменение цвета поверхности и пазов накладки рулевого колеса.

  1. Убедитесь, что звуковой сигнал работает.

    УКАЗАНИЕ:
    Если звуковой сигнал не работает, проверьте систему звукового сигнала.


13. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ

  1. Выполните инициализацию (см. стр. Нажмите здесь).

    ПРИМЕЧАНИЕ:
    После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.


14. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

  1. Проверьте контрольную лампу аварийного состояния SRS (см. стр. Нажмите здесь).
