Кабель Переключателей На Рулевом Колесе -- Снятие |
| 1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного вывода аккумуляторной батареи (-) подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.
| 2. СНИМИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 2 |
С помощью отвертки снимите нижнюю крышку рулевого колеса № 2.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
| 3. СНИМИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 3 |
С помощью отвертки снимите нижнюю крышку рулевого колеса № 3.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
| 4. СНИМИТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА |
С помощью торцевого гаечного ключа для винтов "TORX" (T30) ослабьте затяжку 2 винтов "TORX" так, чтобы канавка по окружности винта вошла в корпус с резьбой.
Вытяните накладку рулевого колеса из рулевого колеса и возьмите ее одной рукой, как показано на рисунке.
- ПРИМЕЧАНИЕ:
- При снятии накладки рулевого колеса будьте осторожны, чтобы не вытащить жгут проводов подушки безопасности.
Отсоедините разъем звукового сигнала.
Отсоедините 2 разъема и снимите накладку рулевого колеса.
- ПРИМЕЧАНИЕ:
- При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
| 5. СНИМИТЕ ЛЕВУЮ ПАНЕЛЬ ВЫКЛЮЧАТЕЛЕЙ НА РУЛЕВОМ КОЛЕСЕ |
Отсоедините разъемы выключателя.
Выверните винт.
Освободите фиксатор и 2 захвата и снимите выключатель.

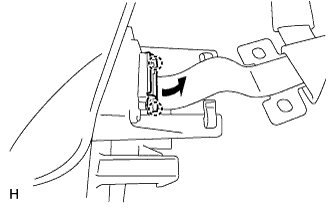

Отсоедините выступы кабеля выключателей на рулевом колесе от выключателей, как показано на рисунке.

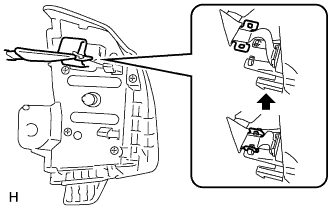

Расцепите 2 захвата и поднимите крышку разъема.

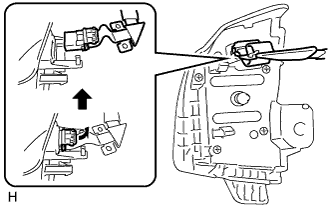

Удерживая крышку разъема, отсоедините выключатели от кабеля выключателей на рулевом колесе.
- ПРИМЕЧАНИЕ:
- При отсоединении выключателей не тяните жгут проводов.
| 6. СНИМИТЕ ПРАВУЮ ПАНЕЛЬ ВЫКЛЮЧАТЕЛЕЙ НА РУЛЕВОМ КОЛЕСЕ |
Выверните винт.
Освободите фиксатор и 2 захвата и снимите выключатель.

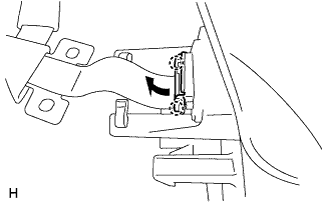

Отсоедините выступы кабеля выключателей на рулевом колесе от выключателей, как показано на рисунке.

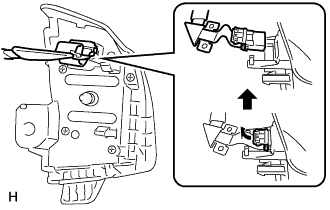

Расцепите 2 захвата и поднимите крышку разъема.

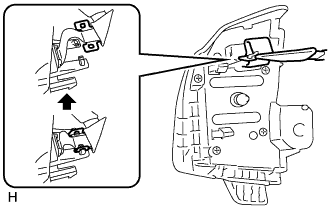

Удерживая крышку разъема, отсоедините выключатели от кабеля выключателей на рулевом колесе.
- ПРИМЕЧАНИЕ:
- При отсоединении выключателей не тяните жгут проводов.
| 7. СНИМИТЕ КАБЕЛЬ ВЫКЛЮЧАТЕЛЕЙ НА РУЛЕВОМ КОЛЕСЕ В СБОРЕ |
