Электродвигатель Переднего Стеклоочистителя Снятие

Электрооборудование Автомобиля. Lexus GS450h GWS191
Стеклоочистители И Стеклоомыватели. Lexus GS450h GWS191

  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  2. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА

  3. СНИМИТЕ ЛЕВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА

  4. СНИМИТЕ ПРАВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА

  5. СНИМИТЕ ВЕРХНИЙ ЗАЩИТНЫЙ ЭЛЕМЕНТ ПЕРЕДНЕГО ЛЕВОГО КРЫЛА

  6. СНИМИТЕ ВЕРХНИЙ ЗАЩИТНЫЙ ЭЛЕМЕНТ ПЕРЕДНЕГО ПРАВОГО КРЫЛА

  7. СНИМИТЕ РЫЧАГ ЛЕВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ

  8. СНИМИТЕ РЫЧАГ ПРАВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ

  9. СНИМИТЕ ПРОКЛАДКУ МЕЖДУ ЛЕВЫМ ПЕРЕДНИМ КРЫЛОМ И КОЖУХОМ

  10. СНИМИТЕ ПРОКЛАДКУ МЕЖДУ ПРАВЫМ ПЕРЕДНИМ КРЫЛОМ И КОЖУХОМ

  11. СНИМИТЕ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА В СБОРЕ

  12. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И ТЯГУ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ

  13. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ

Электродвигатель Переднего Стеклоочистителя -- Снятие



1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода от отрицательного вывода аккумуляторной батареи (-) подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.


2. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА


    Lexus GS450h GWS191

  1. С помощью съемника фиксаторов снимите 7 фиксаторов и сальник.



3. СНИМИТЕ ЛЕВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА


    Lexus GS450h GWS191

  1. Освободите 4 фиксатора и снимите боковую крышку.



4. СНИМИТЕ ПРАВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА


    Lexus GS450h GWS191

  1. Освободите 3 фиксатора и снимите боковую крышку.



5. СНИМИТЕ ВЕРХНИЙ ЗАЩИТНЫЙ ЭЛЕМЕНТ ПЕРЕДНЕГО ЛЕВОГО КРЫЛА


Lexus GS450h GWS191.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Электродвигатель Переднего Стеклоочистителя Снятие

  1. Освободите 3 захвата с помощью съемника фиксаторов и снимите элементы защиты.



6. СНИМИТЕ ВЕРХНИЙ ЗАЩИТНЫЙ ЭЛЕМЕНТ ПЕРЕДНЕГО ПРАВОГО КРЫЛА
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для левой стороны.


7. СНИМИТЕ РЫЧАГ ЛЕВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ

  1. Отверните гайку и снимите рычаг и щетку стеклоочистителя.



8. СНИМИТЕ РЫЧАГ ПРАВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ

  1. Отверните гайку и снимите рычаг и щетку стеклоочистителя.



9. СНИМИТЕ ПРОКЛАДКУ МЕЖДУ ЛЕВЫМ ПЕРЕДНИМ КРЫЛОМ И КОЖУХОМ


Lexus GS450h GWS191.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Электродвигатель Переднего Стеклоочистителя Снятие

  1. Потяните прокладку между крылом и кожухом в направлении, указанном стрелкой на рисунке, чтобы расцепить 2 захвата, и снимите прокладку.



10. СНИМИТЕ ПРОКЛАДКУ МЕЖДУ ПРАВЫМ ПЕРЕДНИМ КРЫЛОМ И КОЖУХОМ
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для левой стороны.


11. СНИМИТЕ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА В СБОРЕ


    Lexus GS450h GWS191.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Электродвигатель Переднего Стеклоочистителя Снятие

  1. Расцепите 2 фиксатора и 5 захватов.



    Lexus GS450h GWS191.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Электродвигатель Переднего Стеклоочистителя Снятие

  1. Потяните вентиляционную решетку в направлении, указанном стрелкой на рисунке, чтобы расцепить 10 захватов, и снимите вентиляционную решетку.



12. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И ТЯГУ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ


    Lexus GS450h GWS191.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Электродвигатель Переднего Стеклоочистителя Снятие

  1. Отсоедините разъем. Расцепите 2 зажима и снимите жгут проводов с верхней панели кожуха.



    Lexus GS450h GWS191.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Электродвигатель Переднего Стеклоочистителя Снятие

  1. Выверните 4 болта и снимите электродвигатель и тягу стеклоочистителя.

    УКАЗАНИЕ:
    Не выворачивайте два болта (обозначенные на рисунке буквой A) из электродвигателя и тяги, поскольку они вмонтированы в электродвигатель и тягу стеклоочистителя.


13. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ


    Lexus GS450h GWS191

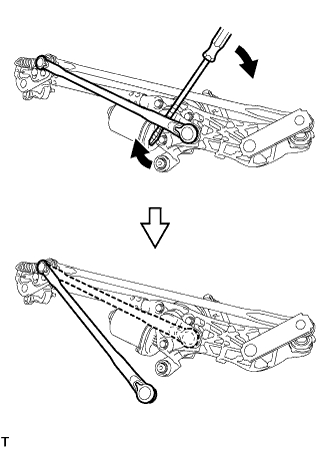

  1. С помощью отвертки отсоедините шток тяги стеклоочистителя от электродвигателя стеклоочистителя, как показано на рисунке.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


    Lexus GS450h GWS191.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Электродвигатель Переднего Стеклоочистителя Снятие

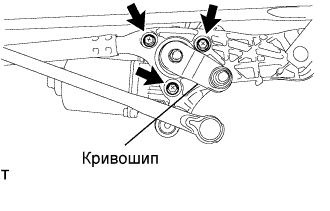

  1. Ослабьте 3 болта и снимите электродвигатель стеклоочистителя.

    УКАЗАНИЕ:
    Поверните кривошип так, чтобы можно было вывернуть болты.
