Электродвигатель Переднего Стеклоочистителя Проверка

Проверьте работу на низких оборотах (LO).

1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 5 (+1) разъема, а отрицательный (-) вывод – к контакту 4 (E) и убедитесь, что электродвигатель вращается с малой скоростью (LO).


   OK:

   Электродвигатель работает на низких оборотах (LO).


   Если результат проверки не соответствует указанному, замените электродвигатель в сборе.


Проверьте работу на высоких оборотах HI.

1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 3 (+2) разъема, а отрицательный (-) вывод – к контакту 4 (E) и убедитесь, что электродвигатель вращается с высокой скоростью (HI).


   OK:

   Электродвигатель работает на высоких оборотах (HI).


   Если результат проверки не соответствует указанному, замените электродвигатель в сборе.


Проверьте работу в положении автоматического ограничения хода.

1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 5 (+1) разъема, а отрицательный (-) вывод - к контакту 4 (E). Во время работы электродвигателя на низких оборотах (LO) отсоедините контакт 5 (+1) так, чтобы остановить электродвигатель стеклоочистителя в положении, не совпадающем с положением автоматического органичителя хода.


2. С помощью SST соедините контакты 1 (S) и 5 (+1). Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 2 (B) разъема, чтобы возобновить работу двигателя на низких оборотах (LO).


   Специальный инструмент (SST):

   09843-18040

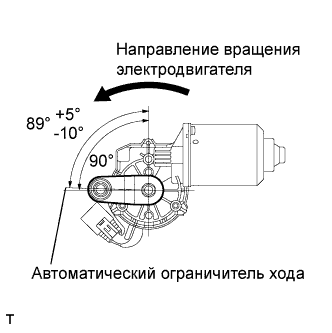

3. Убедитесь, что электродвигатель останавливается автоматически в положении автоматического ограничителя хода.


   OK:

   см. рисунок.


   Если результат проверки не соответствует указанному, замените электродвигатель в сборе.


Проверьте работу на низких оборотах (LO).

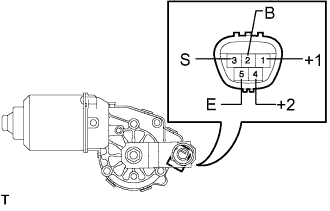

1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 1 (+1) разъема, а отрицательный (-) вывод - к контакту 5 (E) и убедитесь, что электродвигатель вращается с малой скоростью (LO).


   OK:

   Электродвигатель работает на низких оборотах (LO).


   Если результат проверки не соответствует указанному, замените электродвигатель в сборе.


Проверьте работу на высоких оборотах HI.

1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 4 (+2) разъема, а отрицательный (-) вывод – к контакту 5 (E) и убедитесь, что электродвигатель вращается с высокой скоростью.


   OK:

   Электродвигатель работает на высоких оборотах (HI).


   Если результат проверки не соответствует указанному, замените электродвигатель в сборе.


Проверьте работу в положении автоматического ограничения хода.

1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 1 (+1) разъема, а отрицательный (-) вывод - к контакту 5 (E). Во время работы электродвигателя на низких оборотах (LO) отсоедините контакт 5 (+1) так, чтобы остановить электродвигатель стеклоочистителя в положении, не совпадающем с положением автоматического органичителя хода.


2. С помощью SST соедините контакты 3 (S) и 1 (+1). Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 2 (B) разъема, чтобы возобновить работу двигателя на низких оборотах (LO).


   Специальный инструмент (SST):

   09843-18040






3. Убедитесь, что электродвигатель останавливается автоматически в положении автоматического ограничителя хода.


   OK:

   см. рисунок.


   Если результат проверки не соответствует указанному, замените электродвигатель в сборе.
