Электродвигатель Переднего Стеклоочистителя Установка
УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ
УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И ТЯГУ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ
УСТАНОВИТЕ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА В СБОРЕ
УСТАНОВИТЕ ПРОКЛАДКУ МЕЖДУ ЛЕВЫМ ПЕРЕДНИМ КРЫЛОМ И КОЖУХОМ
УСТАНОВИТЕ ПРОКЛАДКУ МЕЖДУ ПРАВЫМ ПЕРЕДНИМ КРЫЛОМ И КОЖУХОМ
УСТАНОВИТЕ РЫЧАГ ЛЕВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ
УСТАНОВИТЕ РЫЧАГ ПРАВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ
УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА
УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА
УСТАНОВИТЕ ВЕРХНИЙ ЗАЩИТНЫЙ ЭЛЕМЕНТ ПЕРЕДНЕГО ЛЕВОГО КРЫЛА
УСТАНОВИТЕ ВЕРХНИЙ ЗАЩИТНЫЙ ЭЛЕМЕНТ ПЕРЕДНЕГО ПРАВОГО КРЫЛА
УСТАНОВИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА
ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ
ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ
Электродвигатель Переднего Стеклоочистителя -- Установка |
| 1. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ |
Установите электродвигатель стеклоочистителя и затяните 3 болта.
- Момент затяжки:
- 5,4 Н*м{55 кгс*см, 47 фунт-сила-дюймов}

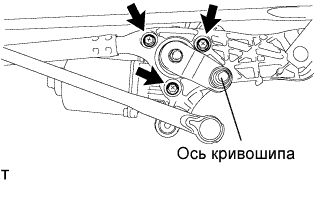

Нанесите универсальную консистентную смазку на ось кривошипа электродвигателя стеклоочистителя.

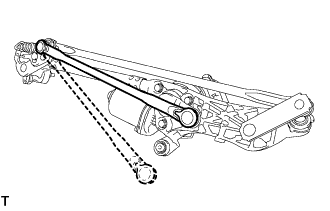

Подсоедините шток тяги стеклоочистителя к кривошипу, как показано на рисунке.
| 2. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И ТЯГУ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ |
Установите электродвигатель стеклоочистителя с тягой в сборе и закрепите узел 4 болтами.
- Момент затяжки:
- 5,5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}
Подсоедините разъем. Установите жгут проводов на верхнюю панель кожуха и закрепите его 2 зажимами.
| 3. УСТАНОВИТЕ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА В СБОРЕ |
Надавите на вентиляционную решетку в направлении, указанном стрелкой на рисунке, чтобы ввести в зацепление 10 захватов, и установите вентиляционную решетку.
Введите в зацепление 5 захватов и 2 фиксатора и установите вентиляционную решетку.
| 4. УСТАНОВИТЕ ПРОКЛАДКУ МЕЖДУ ЛЕВЫМ ПЕРЕДНИМ КРЫЛОМ И КОЖУХОМ |
Нажмите на прокладку между крылом и кожухом в направлении, указанном стрелкой на рисунке, чтобы ввести в зацепление 2 захвата, и установите прокладку.
| 5. УСТАНОВИТЕ ПРОКЛАДКУ МЕЖДУ ПРАВЫМ ПЕРЕДНИМ КРЫЛОМ И КОЖУХОМ |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
| 6. УСТАНОВИТЕ РЫЧАГ ЛЕВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ |
Остановите электродвигатель стеклоочистителя в положении автоматического ограничителя хода.
Обработайте зубчатую часть рычага стеклоочистителя круглым напильником или аналогичным инструментом.
Почистите зубчатую часть оси вращения стеклоочистителя проволочной щеткой.
Установите рычаг и щетку стеклоочистителя и закрепите их гайкой. Убедитесь, что рычаг и щетка стеклоочистителя находятся в положении, показанном на рисунке.
- Момент затяжки:
- 22 Н*м{224 кгс*см, 16 фунт-сила-футов}
- УКАЗАНИЕ:
- Удерживайте рукой шарнир рычага стеклоочистителя так, чтобы затянуть гайку.
- Стандартное измерение:
Участок
| Заданные условия
|
А (для моделей с левосторонним рулевым управлением)
| 25,3 мм (0,996 дюйма)
|
В (для моделей с левосторонним рулевым управлением)
| 26,2 мм (1,031 дюйма)
|
C (для моделей с правосторонним рулевым управлением)
| 21,8 мм (0,858 дюйма)
|
D (для моделей с правосторонним рулевым управлением)
| 28,9 мм (1,138 дюйма)
|
| 7. УСТАНОВИТЕ РЫЧАГ ПРАВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ |
Остановите электродвигатель стеклоочистителя в положении автоматического ограничителя хода.
Обработайте зубчатую часть рычага стеклоочистителя круглым напильником или аналогичным инструментом.
Почистите зубчатую часть оси вращения стеклоочистителя проволочной щеткой.
Установите рычаг и щетку стеклоочистителя и закрепите их гайкой. Убедитесь, что рычаг и щетка стеклоочистителя находятся в положении, показанном на рисунке.
- Момент затяжки:
- 22 Н*м{224 кгс*см, 16 фунт-сила-футов}
- УКАЗАНИЕ:
- Удерживайте рукой шарнир рычага стеклоочистителя так, чтобы затянуть гайку.
- Стандартное измерение:
Участок
| Заданные условия
|
А (для моделей с левосторонним рулевым управлением)
| 28,9 мм (1,138 дюйма)
|
В (для моделей с левосторонним рулевым управлением)
| 21,8 мм (0,858 дюйма)
|
C (для моделей с правосторонним рулевым управлением)
| 26,2 мм (1,031 дюйма)
|
D (для моделей с правосторонним рулевым управлением)
| 25,3 мм (0,996 дюйма)
|
Приведите в действие передние стеклоочистители, одновременно распыляя омывающую жидкость на ветровое стекло. Убедитесь, что передние стеклоочистители работают надлежащим образом и не задевают кузов автомобиля.
| 8. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА |
Установите боковую крышку и закрепите ее 4 фиксаторами.
| 9. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА |
Установите боковую крышку и закрепите ее 3 фиксаторами.
| 10. УСТАНОВИТЕ ВЕРХНИЙ ЗАЩИТНЫЙ ЭЛЕМЕНТ ПЕРЕДНЕГО ЛЕВОГО КРЫЛА |
Введите в зацепление 3 фиксатора и установите защитный элемент.
| 11. УСТАНОВИТЕ ВЕРХНИЙ ЗАЩИТНЫЙ ЭЛЕМЕНТ ПЕРЕДНЕГО ПРАВОГО КРЫЛА |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
| 12. УСТАНОВИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА |
Установите сальник и закрепите его 7 фиксаторами.
| 13. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ |
| 14. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ |
Выполните инициализацию (см. стр. Нажмите здесь).
- ПРИМЕЧАНИЕ:
- После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
