УСТАНОВИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА
ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ
Электронный Блок Привода Форсунок -- Установка |
| 1. УСТАНОВИТЕ ЭЛЕКТРОННЫЙ БЛОК ПРИВОДА ФОРСУНОК |
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не допустить падения или ударов электронного блока привода форсунок.
- Электронный блок привода форсунок заземлен болтом и гайкой. Для обеспечения заземления необходимо очистить зоны установки электронного блока привода форсунок и двигателя от масла и посторонних частиц перед установкой.
Установите электронный блок привода форсунок и закрепите его болтом и 2 гайками.
- Момент затяжки:
- 10 Н*м{102 кгс*см, 7 фунт-сила-футов}
 |
Подсоедините 4 разъема электронного блока привода форсунок.

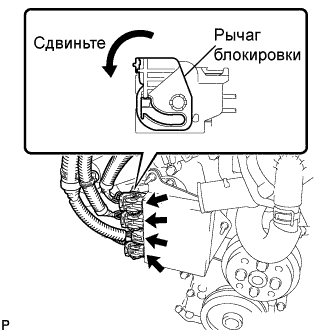

Подсоедините 3 разъема с фиксаторами жгутов проводов к электронному блоку привода форсунок. Поверните рычаг блокировки в направлении, указанном на рисунке стрелкой, чтобы ввести в зацепление механизм блокировки разъема.
- ПРИМЕЧАНИЕ:
- Подсоедините разъем надежно.
 |
| 2. УСТАНОВИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 |
Установите крышку и закрепите ее 3 фиксаторами.
 |
Подсоедините 4 разъема.
| 3. УСТАНОВИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА |
Установите входной патрубок воздушного фильтра и закрепите его болтом
- Момент затяжки:
- 5,0 Н*м{51 кгс*см, 44 фунт-сила-дюймов}
 |
| 4. УСТАНОВИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА |
Установите сальник впускного воздухопровода и закрепите его 7 фиксаторами.
 |
| 5. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ |
| 6. УСТАНОВИТЕ ЗАЖИМ СЕРВИСНОГО РАЗМЫКАТЕЛЯ ЦЕПИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Работайте в электроизолирующих перчатках.
- ПРИМЕЧАНИЕ:
- Перед подключением зажима сервисного размыкателя цепи убедитесь, что в багажном отделении не осталось деталей или инструментов.
Наденьте электроизолирующие перчатки и вставьте зажим сервисного размыкателя цепи в последовательности, показанной на рисунке.
Наклоните зажим сервисного размыкателя цепи на 90° и сдвиньте его влево до щелчка.
Установите крышку технологического отверстия аккумуляторной батареи.
- ПРИМЕЧАНИЕ:
- Проверьте надежность установки крышки технологического отверстия аккумуляторной батареи.
| 7. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ |
Выполните инициализацию (см. стр. Нажмите здесь).
- ПРИМЕЧАНИЕ:
- После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
