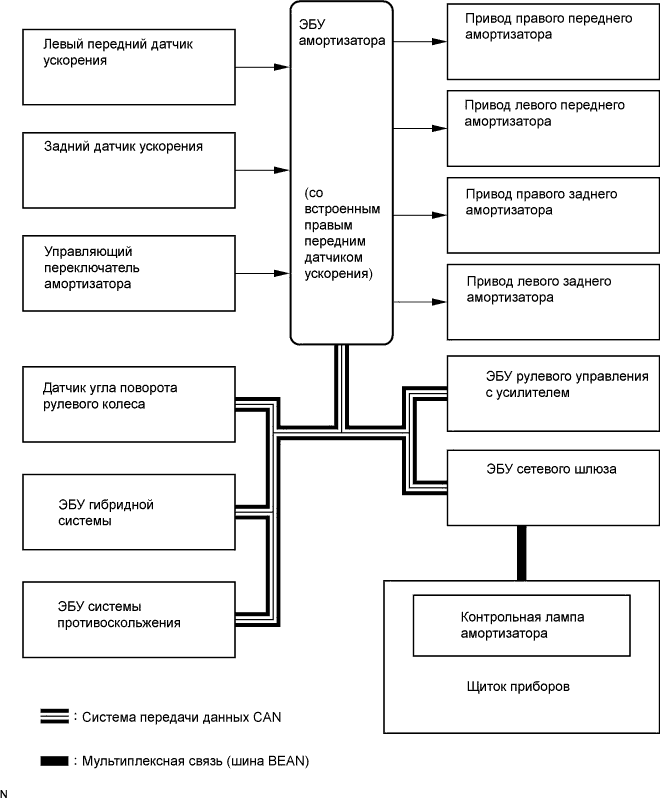

Регулируемая Адаптивная Подвеска -- Схема Системы



Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска.Регулируемая Адаптивная Подвеска Схема Системы


Передающий ЭБУ (датчик)
Принимающий ЭБУ
Сигналы
Метод передачи данных
Датчик угла поворота рулевого колеса
ЭБУ амортизатора
  1. Сигнал угла поворота рулевого колеса
  2. Сигнал состояния настройки VGRS
  3. Сигнал неисправности датчика угла поворота рулевого колеса
Система передачи данных CAN
ЭБУ гибридной системы
ЭБУ амортизатора
  1. Сигнал управления, препятствующего продольному наклону кузова при разгоне
  2. Сигнал контакта TC
Система передачи данных CAN
ЭБУ системы противоскольжения
ЭБУ амортизатора
  1. Сигнал скорости автомобиля
  2. Сигнал выключателя стоп-сигналов
  3. Сигнал контакта TS
  4. Сигнал, задающий демпфирующее усилие
Система передачи данных CAN
ЭБУ рулевого управления с усилителем
ЭБУ амортизатора
  1. Сигнал управления VGRS
Система передачи данных CAN
ЭБУ амортизатора
Щиток приборов (главный процессор)
  1. Сигнал контрольной лампы амортизатора
  2. Сигнал вывода DTC
  1. Система передачи данных CAN
  2. Мультиплексная система передачи данных
