  1. ВЫПОЛНИТЕ НАЧАЛЬНУЮ УСТАНОВКУ НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА И МАКСИМАЛЬНОГО УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА

Система Помощи При Парковке Lexus, Основанная На Применении Датчиков -- Инициализация Электронной Системы



ВЫПОЛНИТЕ НАЧАЛЬНУЮ УСТАНОВКУ НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА И МАКСИМАЛЬНОГО УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА

УКАЗАНИЕ:
Настройка нейтрального положения рулевого колеса (нейтрального положения и максимального угла поворота) может быть выполнена с помощью 4 методов:

Метод 1
Используйте портативный диагностический прибор для начальной установки нейтрального положения
При замене ЭБУ предупреждения о недопустимой дистанции
После настройки нейтрального положения рулевого колеса или регулировки углов установки колес
Если вывод аккумуляторной батареи отсоединялся и подсоединялся
Когда неисправность вызывает кратковременное падение напряжения питания (вследствие прокручивания, полного разряда аккумуляторной батареи и т.д.)
Если датчик положения рулевого колеса был снят и установлен заново
Если датчик положения рулевого колеса был заменен
Метод 2
Используйте режим настройки для начальной установки нейтрального положения
При замене ЭБУ предупреждения о недопустимой дистанции
После настройки нейтрального положения рулевого колеса или регулировки углов установки колес
Метод 3
Выполните настройку нейтрального положения рулевого колеса, повернув его до упора влево и вправо
Если вывод аккумуляторной батареи отсоединялся и подсоединялся
Когда неисправность вызывает кратковременное падение напряжения питания (вследствие прокручивания, полного разряда аккумуляторной батареи и т.д.)
Если датчик положения рулевого колеса был снят и установлен заново
Если датчик положения рулевого колеса был заменен
Метод 4
Выполните настройку нейтрального положения рулевого колеса, проехав по линии, близкой к прямой, на большое расстояние
Если вывод аккумуляторной батареи отсоединялся и подсоединялся
Когда неисправность вызывает кратковременное падение напряжения питания (вследствие прокручивания, полного разряда аккумуляторной батареи и т.д.)
Если датчик положения рулевого колеса был снят и установлен заново
Если датчик положения рулевого колеса был заменен

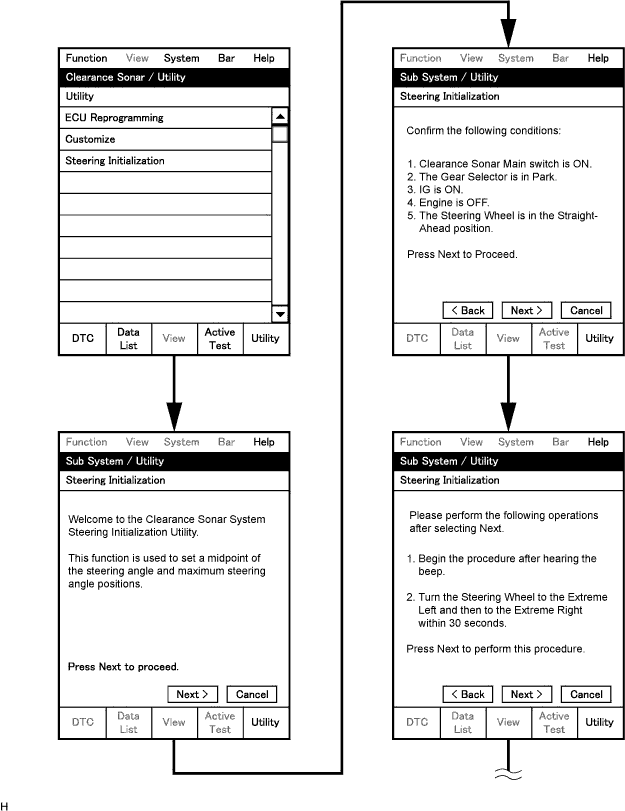

  1. Метод 1 (портативный диагностический прибор)

    1. Выключите зажигание.

    2. Подсоедините портативный диагностический прибор к DLC3.

    3. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

    4. Выберите следующие элементы меню: "Body / Clearance Sonar".

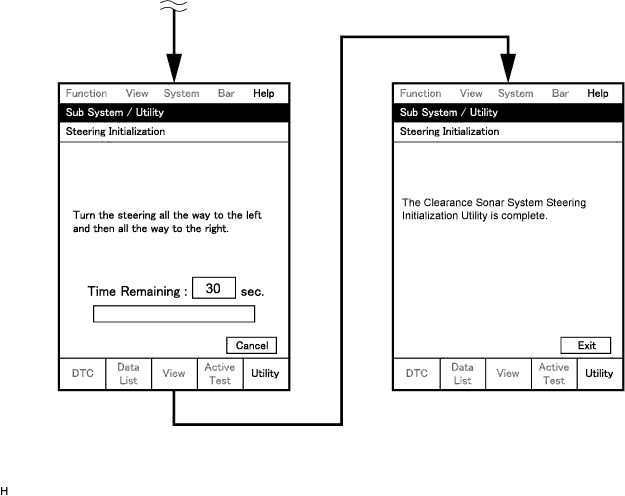

    5. Выполните процедуру "Steering Initialization" (инициализация рулевого управления) в меню Clearance Sonar / Utility.


      Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков Инициализация Электронной Системы


      Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков Инициализация Электронной Системы

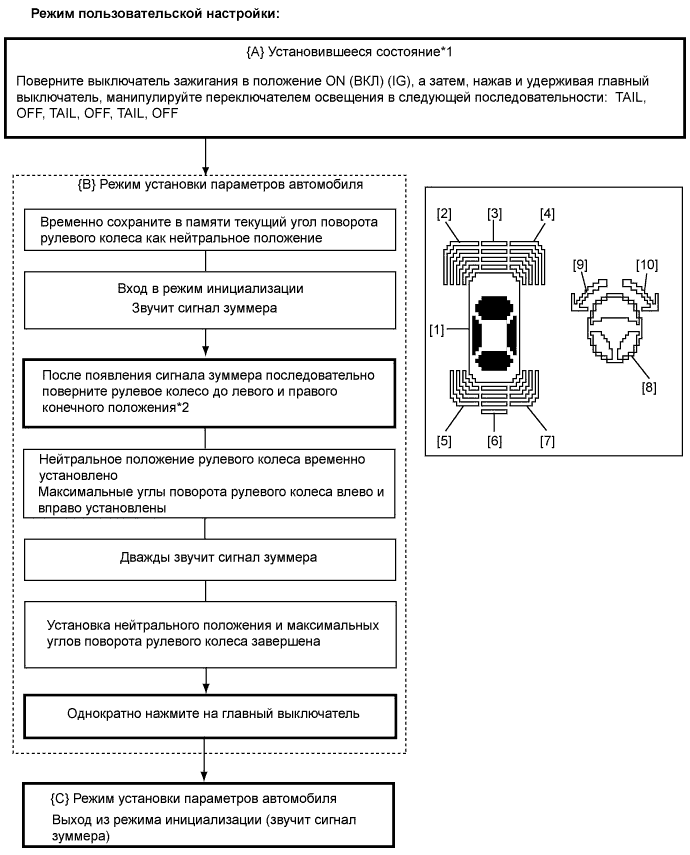

  2. Метод 2 (метод ручного управления)



    1. Установите в режиме настройки нейтральное положение и максимальный угол поворота рулевого колеса


      Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков Инициализация Электронной Системы

      УКАЗАНИЕ:
      1. *1: Рулевое колесо находится в нейтральном положении (колеса установлены прямо)
      2. *2: По истечении 180 секунд установка нейтрального положения и максимального угла поворота рулевого колеса не будет выполнена, и работа в режиме инициализации будет завершена.

      Индикация на мультиинформационном дисплее в каждом режиме

      		[1]
      		[2]
      		[3]
      		[4]
      		[5]
      		[6]
      		[7]
      		[8]
      		[9]
      		[10]
      		Примечание
      {A}
      		●
      		x
      		x
      		x
      		x
      		-
      		x
      		▲
      		▲
      		▲
      		[8], [9], [10] светятся, если нейтральное положение рулевого колеса не установлено
      {B}
      		●
      ↓
      ○
      		x
      ↓
      ○
      		x
      		x
      ↓
      ○
      		x
      		-
      		x
      		●
      ↓
      ○
      		●
      ↓
      ○
      		●
      ↓
      ○
      		[1], [8] - [10] светятся в течение 2 с, а затем начинают мигать [1], [2], [4], [8] - [10]
      {C}
      		○
      		○
      		x
      		○
      		x
      		x
      		x
      		x
      		x
      		x
      		[1], [2], [4] мигают
      ● : подсветка
      ○ : мигает
      ▲ : мигает в зависимости от условия
      x: не светится и не мигает

  3. Метод 3 (метод ручного управления)

    1. Включите зажигание (IG).

    2. Установите главный выключатель системы ультразвуковой локации в положение ON (ВКЛ).

    3. Поверните рулевое колесо до упора влево и вправо.

      ПРИМЕЧАНИЕ:
      Обязательно поворачивайте рулевое колесо вправо и влево до упора.

    4. Убедитесь по мультиинформационному дисплею, что настройка завершена.

  4. Метод 4 (метод ручного управления)

    1. Двигайтесь по дороге с незначительным количеством поворотов и изгибов и минимальным движением со скоростью не менее 20 км/час (12 миль в час) в течение 5 минут или более.
