Антенна Системы Навигации Снятие

Извлеките все диски и кассеты.

ПРИМЕЧАНИЕ:

Если диски или кассеты не извлекаются, не применяйте силу, чтобы извлечь их. Отправьте устройство в ремонтную мастерскую.

Выключите зажигание.

Одновременно нажав выключатели "SEEK UP" и "DISC", включите зажигание (ACC).

УКАЗАНИЕ:

Светодиод дверцы загрузочного лотка компакт-дисков мигает во время режима настройки и горит постоянно после завершения настройки.

Выключите зажигание.

С помощью съемника молдингов расцепите 5 захватов и снимите опорную наладку.

С помощью съемника молдингов расцепите 3 захвата и снимите наладку обшивки.

С помощью отвертки снимите нижнюю крышку рулевого колеса № 3.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

С помощью отвертки снимите нижнюю крышку рулевого колеса № 2.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

С помощью торцевого гаечного ключа для винтов "TORX" (T30) ослабьте затяжку 2 винтов "TORX" так, чтобы канавка по окружности винта вошла в корпус с резьбой.

Вытяните накладку рулевого колеса из рулевого колеса и возьмите ее одной рукой, как показано на рисунке.

ПРИМЕЧАНИЕ:

При снятии накладки рулевого колеса будьте осторожны, чтобы не вытащить жгут проводов подушки безопасности.

Отсоедините разъем звукового сигнала.

Отсоедините 2 разъема и снимите накладку рулевого колеса.

ПРИМЕЧАНИЕ:

При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Отверните установочную гайку рулевого колеса.

Нанесите сборочные метки на рулевое колесо и главный вал.

С помощью SST снимите рулевое колесо.

Специальный инструмент (SST):

09950-50013(09951-05010,09952-05010,09953-05020,09954-05011)

Выверните 3 винта.

Освободите 2 захвата и снимите нижний кожух рулевой колонки.

ПРИМЕЧАНИЕ:

Действуйте осторожно, чтобы не повредить переключатель наклона и телескопического изменения высоты.

Освободите 4 фиксатора.

Освободите захват и снимите верхний кожух рулевой колонки.

Отсоедините разъемы от витого кабеля с датчиком положения рулевого колеса.

ПРИМЕЧАНИЕ:

При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Разъедините 3 захвата и снимите витой кабель с датчиком положения рулевого колеса.

Отсоедините разъем.

Освободите зажим и снимите переключатель стеклоочистителя.

ПРИМЕЧАНИЕ:

Не нажимайте на захват слишком сильно, чтобы не повредить его.

Отсоедините разъем.

Отсоедините зажим от переключателя света фар, как показано на рисунке.

Отцепите 3 захвата и снимите переключатель света фар, как показано на рисунке.

С помощью съемника фиксаторов отцепите захваты и снимите облицовку.

УКАЗАНИЕ:

Перед использованием оберните рабочую часть съемника фиксаторов клейкой лентой.

Поверните рукоятку рычага переключения передач в направлении, указанном стрелкой, и снимите рукоятку.

Освободите 9 фиксаторов с помощью отвертки.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Снимите верхнюю облицовку панели пола, а затем отсоедините разъем.

Выверните винт.

С помощью отвертки освободите 3 фиксатора и 3 захвата.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Снимите отделочную накладку.

Выверните винт.

С помощью отвертки освободите 4 фиксатора и 3 захвата.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Снимите отделочную накладку.

Освободите 4 фиксатора с помощью отвертки.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Снимите панель вещевого ящика в облицовке туннеля пола, а затем отсоедините разъем.

С помощью отвертки освободите 4 фиксатора и снимите воздуховод с дефлектором.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Выверните 4 болта и 2 винта.

Снимите вещевой ящик в облицовке туннеля пола, а затем отсоедините разъем.

Освободите 5 фиксаторов с помощью отвертки.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Снимите облицовку панели управления, а затем отсоедините разъем.

Выверните 4 винта.

Отсоедините разъем и снимите щиток приборов.

С помощью отвертки отцепите 2 захвата и 4 фиксатора, и снимите боковую панель.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

С помощью отвертки отцепите 2 захвата и 4 фиксатора, и снимите боковую панель.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Выверните 2 винта.

Освободите 3 захвата.

Снимите нижнюю крышку, а затем отсоедините разъемы.

Выверните 4 болта и снимите подушку безопасности для защиты коленей водителя.

Отсоедините разъем.

ПРИМЕЧАНИЕ:

При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Выверните 2 винта.

С помощью отвертки отцепите 2 захвата.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Снимите панель управления, а затем отсоедините разъем.

Освободите 4 фиксатора с помощью отвертки.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Отсоедините разъем и зажим, и снимите нижнюю крышку.

Выверните 3 болта и снимите подушку безопасности для защиты коленей переднего пассажира.

Отсоедините разъем.

ПРИМЕЧАНИЕ:

При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Выверните 4 винта.

Отцепите 2 фиксатора и захват.

Отсоедините разъем и зажим.

Снимите дверцу перчаточного ящика.

Снимите фиксатор, обозначенный A, с кузова автомобиля. Потяните обивку так, чтобы конец фиксатора, обозначенного B, вошел в отверстие обивки.

С помощью круглогубцев поверните фиксатор B на 90° и снимите обивку стойки.

Снимите фиксатор A с кузова автомобиля.

Защитите подушку безопасности занавесочного типа.

1. Тщательно укройте подушку куском ткани или нейлона размером 700 мм (27,56 дюйма) x 120 мм (4,72 дюйма) и закрепите края ткани клейкой лентой, как показано на рисунке.


   ПРИМЕЧАНИЕ:

   Как только обивка стойки ветрового стекла будет снята, закройте подушку безопасности занавесочного типа защитным покрытием.

Выверните 4 болтов.

Потяните многофункциональный дисплей с радиоприемником в сборе, чтобы расцепить 2 фиксатора с обратной стороны многофункционального дисплея.

Отсоедините разъемы и снимите многофункциональный дисплей с радиоприемником в сборе.

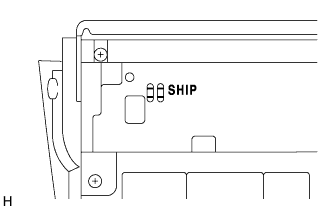

С обратной стороны радиоприемника посмотрите в отверстие рядом с отметкой "SHIP" и убедитесь, что металлическая пластина видна.

ПРИМЕЧАНИЕ:

Если металлической пластины не видно, выполните настройку режима транспортировки еще раз.

Для моделей с системой навигации:
Снимите ЭБУ системы навигации.

1. Выверните 3 болта и снимите ЭБУ системы навигации.


2. Отсоедините разъемы.


Отверните 4 гайки и снимите правый и левый центральные распределительные блоки.

Выверните 4 болта, отверните гайку и снимите 2 фиксатора.

Выверните 2 болта из пассажирской подушки безопасности.

Отсоедините разъемы и зажимы.

Освободите 5 фиксаторов и снимите защитную накладку.

Выверните винт и снимите воздуховод.

Выверните 3 винта и снимите воздуховод.

Выверните 3 винта и расцепите 4 фиксатора, чтобы снять антенну.
