Антенна Системы Навигации -- Установка |

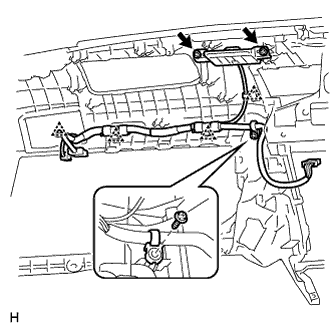

1. УСТАНОВИТЕ АНТЕННУ СИСТЕМЫ НАВИГАЦИИ |
![]() |
Установите антенну и закрепите ее 3 винтами и 4 фиксаторами.
2. УСТАНОВИТЕ ВОЗДУХОВОД № 1 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ |
![]() |
Установите воздуховод и закрепите его 3 винтами.
3. УСТАНОВИТЕ ТРУБОПРОВОД БОКОВОГО СОПЛА ОТТАИВАТЕЛЯ № 1 |
![]() |
Установите воздуховод и закрепите его винтом.
4. УСТАНОВИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
Установите защитную накладку и введите в зацепление 5 фиксаторов.
Подсоедините разъемы и зажимы.
Заверните 2 болта в пассажирскую подушку безопасности.
- Момент затяжки:
- 20 Н*м{204 кгс*см, 15 фунт-сила-футов}
Установите 4 болта, гайку и 2 фиксатора.
Установите правый и левый центральные распределительные блоки, закрепив их 4 гайками.
Для моделей с системой навигации:
Установите ЭБУ системы навигации.Подсоедините разъем.
Установите ЭБУ и закрепите его 3 болтами.
![]() |
5. УСТАНОВИТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ С РАДИОПРИЕМНИКОМ В СБОРЕ |
Подсоедините разъемы.
Вставьте многофункциональный дисплей с радиоприемником в сборе, чтобы ввести в зацепление 2 фиксатора с обратной стороны многофункционального дисплея.
![]() |
Установите многофункциональный дисплей с радиоприемником в сборе и закрепите его 4 болтами.
![]() |
6. УСТАНОВИТЕ ОБИВКУ ЛЕВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА |
Установите новый фиксатор A на кузов автомобиля.
![]() |
Установите обивку стойки на место, обозначенное В. С помощью круглогубцев установите фиксатор A на обивку стойки и поверните его на 90°.
Установите обивку стойки, введя в зацепление захваты и фиксатор B.
Вытяните сложенную кромку уплотнителя.
7. УСТАНОВИТЕ ОБИВКУ ПРАВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
8. УСТАНОВИТЕ ДВЕРЦУ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ |
![]() |
Установите дверцу перчаточного ящика и введите в зацепление 2 фиксатора и захват.
Подсоедините разъем и зажим.
Вверните 4 винта.
9. УСТАНОВИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ПЕРЕДНЕГО ПАССАЖИРА |
Подсоедините разъем.
- ПРИМЕЧАНИЕ:
- При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
![]() |
Установите подушку безопасности для защиты коленей переднего пассажира и закрепите ее 3 болтами.
- Момент затяжки:
- 10 Н*м{102 кгс*см, 7 фунт-сила-футов}
10. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ |
![]() |
Подсоедините разъем и зажим.
Установите нижнюю крышку и введите в зацепление 4 фиксатора.
11. УСТАНОВИТЕ ИНТЕГРИРОВАННУЮ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ |
![]() |
Подсоедините разъем.
Введите в зацепление 2 захвата и установите панель управления.
Вверните 2 винта.
12. УСТАНОВИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ВОДИТЕЛЯ В СБОРЕ |
Подсоедините разъем.
- ПРИМЕЧАНИЕ:
- При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
![]() |
Закрепите подушку безопасности для защиты коленей водителя 4 болтами.
- Момент затяжки:
- 10 Н*м{102 кгс*см, 7 фунт-сила-футов}
13. УСТАНОВИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ |
![]() |
Установите трос управления замком капота на защитную накладку.
Установите защитную накладку и введите в зацепление 8 фиксаторов и захват.
14. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ |
![]() |
Подсоедините разъемы.
Введите в зацепление 3 захвата.
Установите нижнюю крышку и закрепите ее 2 винтами.
15. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ |
![]() |
Установите боковую панель и введите в зацепление 2 захвата и 4 фиксатора.
16. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ |
![]() |
Установите боковую панель и введите в зацепление 2 захвата и 4 фиксатора.
17. УСТАНОВИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ |
![]() |
Подсоедините разъем.
Установите щиток приборов и закрепите его 4 винтами.
18. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ |
![]() |
Подсоедините разъем.
Установите облицовку панели управления и введите в зацепление 5 фиксаторов.
19. УСТАНОВИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА |
![]() |
Подсоедините разъем.
Установите вещевой ящик в облицовке туннеля пола и закрепите его 4 болтами и 2 винтами.
20. УСТАНОВИТЕ РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ НА ВЕЩЕВОМ ЯЩИКЕ В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ |
![]() |
Установите воздуховод с дефлектором и введите в зацепление 4 фиксатора.
21. УСТАНОВИТЕ ПАНЕЛЬ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА |
![]() |
Подсоедините разъем.
Установите вещевой ящик в облицовке туннеля пола и введите в зацепление 4 фиксатора.
22. УСТАНОВИТЕ ЛЕВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
![]() |
Установите отделочную накладку панели приборов и введите в зацепление 4 фиксатора и 3 захвата.
Вверните винт.
23. УСТАНОВИТЕ ПРАВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
![]() |
Установите отделочную накладку панели приборов и введите в зацепление 3 фиксатора и 3 захвата.
Вверните винт.
24. УСТАНОВИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ПАНЕЛИ ПОЛА В СБОРЕ |
![]() |
Подсоедините разъем.
Установите верхнюю облицовку панели пола и закрепите ее 9 фиксаторами.
Установите рукоятку рычага переключения передач и поверните ее в направлении, указанном стрелкой.
![]() |
25. УСТАНОВИТЕ ПЕРЕДНЮЮ НАКЛАДКУ ВЕРХНЕЙ ОБЛИЦОВКИ ПАНЕЛИ ПОЛА |
Введите в соединение захваты для крепления облицовки.
26. УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ |
![]() |
Введите в зацепление 3 захвата и установите переключатель света фар, как показано на рисунке.
- УКАЗАНИЕ:
- Убедитесь в том, что захваты зацеплены полностью.
Закрепите переключатель света фар зажимом.
![]() |
Подсоедините разъем.
27. УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
![]() |
Введите в зацепление захват и установите переключатель стеклоочистителя.
Подсоедините разъем.
28. УСТАНОВИТЕ ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА |
Проверьте, выровнено ли положение передних колес.
Установите переключатель указателей поворота в нейтральное положение.
- ПРИМЕЧАНИЕ:
- Убедитесь, что переключатель находится в нейтральном положении, поскольку штырь переключателя указателей поворота может застрять.
Установите витой кабель c датчиком положения рулевого колеса и закрепите узел, введя в зацепление 3 захвата.
- ПРИМЕЧАНИЕ:
- Во время замены витого кабеля перед установкой узла рулевого колеса извлеките стопорный штифт.
![]() |
Подсоедините разъемы к витому кабелю с датчиком положения рулевого колеса.
- ПРИМЕЧАНИЕ:
- При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
29. УСТАНОВИТЕ КОЖУХ РУЛЕВОЙ КОЛОНКИ |
Введите в зацепление 4 фиксатора, чтобы закрепить верхний кожух рулевой колонки на облицовке панели управления.
![]() |
Введите в зацепление захват и закрепите верхний кожух рулевой колонки.
Введите в зацепление 2 захвата и закрепите нижний кожух рулевой колонки.
- ПРИМЕЧАНИЕ:
- Действуйте осторожно, чтобы не повредить переключатель наклона и телескопического изменения высоты.
![]() |
С помощью отвертки вверните 3 винта.
- Момент затяжки:
- 2,0 Н*м{20 кгс*см, 18 фунт-сила-дюймов}
30. УСТАНОВИТЕ РУЛЕВОЕ КОЛЕСО В СБОРЕ |
Совместите сборочные метки на рулевом колесе и главном валу рулевого управления.
Заверните установочную гайку рулевого колеса.
- Момент затяжки:
- 50 Н*м{510 кгс*см, 37 фунт-сила-футов}
31. УСТАНОВИТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА |
Не снимая с автомобиля накладку рулевого колеса, проведите осмотр. При обнаружении каких-либо из перечисленных ниже неполадок замените накладку рулевого колеса на новую:
- Порезы, микротрещины или заметное изменение цвета поверхности и пазов накладки рулевого колеса.
- Порезы, микротрещины или заметное изменение цвета поверхности и пазов накладки рулевого колеса.
![]() |
Убедитесь, что звуковой сигнал работает.
- УКАЗАНИЕ:
- Если звуковой сигнал не работает, проверьте систему звукового сигнала.
32. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 2 |
33. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 3 |
34. УСТАНОВИТЕ НАКЛАДКУ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ |
Введите в зацепление 3 захвата, чтобы установить накладку обшивки.
Вытяните сложенную кромку уплотнителя.
35. УСТАНОВИТЕ НАКЛАДКУ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ПРАВОЙ ДВЕРИ |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
36. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
Введите в зацепление 5 захватов и установите опорную накладку.
![]() |
Вытяните сложенную кромку уплотнителя.
37. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ПРАВОЙ ДВЕРИ |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
38. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ |
39. УСТАНОВИТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА |
Не снимая с автомобиля накладку рулевого колеса, проведите осмотр. При обнаружении каких-либо из перечисленных ниже неполадок замените накладку рулевого колеса на новую:
- Порезы, микротрещины или заметное изменение цвета поверхности и пазов накладки рулевого колеса.
- Порезы, микротрещины или заметное изменение цвета поверхности и пазов накладки рулевого колеса.
![]() |
Убедитесь, что звуковой сигнал работает.
- УКАЗАНИЕ:
- Если звуковой сигнал не работает, проверьте систему звукового сигнала.
40. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ |
Выполните инициализацию (см. стр. Нажмите здесь).
- ПРИМЕЧАНИЕ:
- После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
41. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS |
Проверьте контрольную лампу аварийного состояния SRS (см. стр. Нажмите здесь).
