Переключатели На Рулевом Колесе -- Проверка |

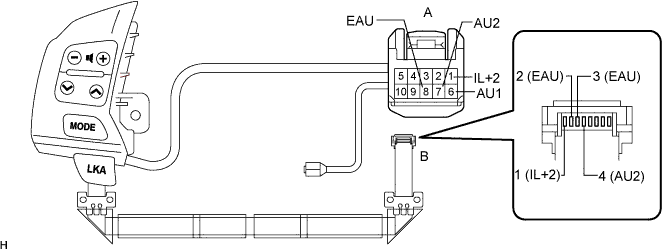

| 1. ПРОВЕРЬТЕ ЛЕВЫЙ ПЕРЕКЛЮЧАТЕЛЬ НА РУЛЕВОМ КОЛЕСЕ |
Измерьте сопротивление между контактами разъема датчика.
- УКАЗАНИЕ:
- Перед проверкой убедитесь в исправности кабеля выключателей на рулевом колесе.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Режим Заданные условия A-6 (AU1) - A-8 (EAU) Не нажат 10 кОм или более A-6 (AU1) - A-8 (EAU) Нажат (SEEK+) Менее 1 Ом A-6 (AU1) - A-8 (EAU) Нажат (SEEK-) 0,3 кОм A-6 (AU1) - A-8 (EAU) Нажат (VOL+) 1 кОм A-6 (AU1) - A-8 (EAU) Нажат (VOL-) 3,2 кОм A-7 (AU2) - A-8 (EAU) Не нажат 10 кОм или более A-7 (AU2) - A-8 (EAU) Нажат (MODE) Менее 1 Ом A-1 (IL+2) - A-8 (EAU) Всегда Менее 1 Ом A-1 (IL+2) - B-1 (IL+2) Всегда Менее 1 Ом A-7 (AU2) - B-4 (AU2) Всегда Менее 1 Ом A-8 (EAU) - B-2 (EAU) Всегда Менее 1 Ом A-8 (EAU) - B-3 (EAU) Всегда Менее 1 Ом

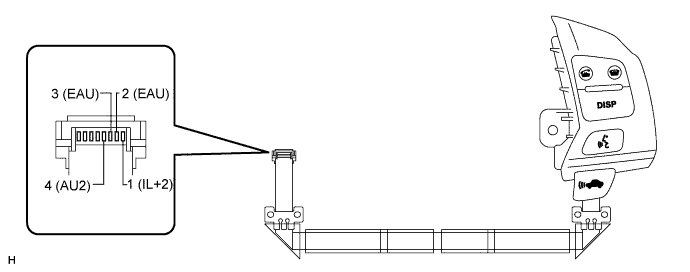

| 2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ НА РУЛЕВОМ КОЛЕСЕ, ПРАВЫЙ |
Измерьте сопротивление между контактами кабеля.
- УКАЗАНИЕ:
- Перед проверкой убедитесь в исправности кабеля выключателей на рулевом колесе.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Режим Заданные условия 4 (AU2) - 2 (EAU) Не нажат 10 кОм или более 4 (AU2) - 3 (EAU) Не нажат 10 кОм или более 4 (AU2) - 2 (EAU) Нажат (ON HOOK) 0,3 кОм 4 (AU2) - 3 (EAU) Нажат (ON HOOK) 0,3 кОм 4 (AU2) - 2 (EAU) Нажат (OFF HOOK) 1 кОм 4 (AU2) - 3 (EAU) Нажат (OFF HOOK) 1 кОм 4 (AU2) - 2 (EAU) Нажат (VOICE) 3,2 кОм 4 (AU2) - 3 (EAU) Нажат (VOICE) 3,2 кОм 4 (AU2) - 2 (EAU) Всегда Менее 1 Ом 4 (AU2) - 3 (EAU) Всегда Менее 1 Ом
