Компонентный Стереоусилитель Установка

Электрооборудование Автомобиля. Lexus GS450h GWS191
Аудиовизуальная Система. Lexus GS450h GWS191

  1. УСТАНОВИТЕ КРОНШТЕЙН УСИЛИТЕЛЯ № 2

  2. УСТАНОВИТЕ КРОНШТЕЙН УСИЛИТЕЛЯ № 1

  3. УСТАНОВИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ С КРОНШТЕЙНОМ В СБОРЕ

  4. УСТАНОВИТЕ ПРАВУЮ КРЫШКУ БАГАЖНОГО ОТДЕЛЕНИЯ

  5. УСТАНОВИТЕ НАПОЛЬНЫЙ КОВРИК БАГАЖНОГО ОТДЕЛЕНИЯ

  6. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

  7. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ

Компонентный Стереоусилитель -- Установка


УКАЗАНИЕ:
Если для болта не указан момент затяжки, см. таблицу стандартных болтов (см. стр. Нажмите здесь).


1. УСТАНОВИТЕ КРОНШТЕЙН УСИЛИТЕЛЯ № 2


Lexus GS450h GWS191.Аудиовизуальная Система.Аудиовизуальная Система.Компонентный Стереоусилитель Установка

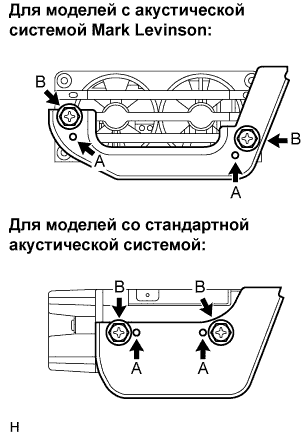

  1. Вставьте установочные шпильки кронштейна А в отверстия усилителя.

  1. Установите кронштейн и закрепите его 2 винтами В.



2. УСТАНОВИТЕ КРОНШТЕЙН УСИЛИТЕЛЯ № 1


Lexus GS450h GWS191.Аудиовизуальная Система.Аудиовизуальная Система.Компонентный Стереоусилитель Установка

  1. Вставьте установочные шпильки кронштейна А в отверстия усилителя.

  1. Установите кронштейн и закрепите его 2 винтами В.



3. УСТАНОВИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ С КРОНШТЕЙНОМ В СБОРЕ



Lexus GS450h GWS191.Аудиовизуальная Система.Аудиовизуальная Система.Компонентный Стереоусилитель Установка

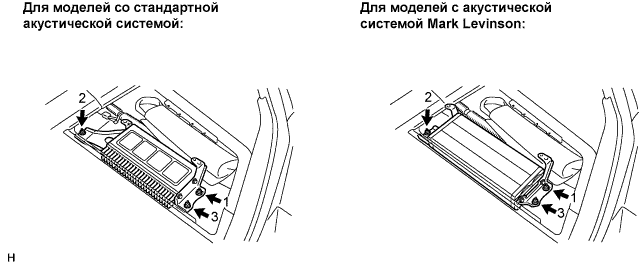

  1. Закрепите усилитель 3 гайками.

    УКАЗАНИЕ:
    Затягивайте гайки в порядке, указанном на рисунке.


4. УСТАНОВИТЕ ПРАВУЮ КРЫШКУ БАГАЖНОГО ОТДЕЛЕНИЯ


5. УСТАНОВИТЕ НАПОЛЬНЫЙ КОВРИК БАГАЖНОГО ОТДЕЛЕНИЯ


Lexus GS450h GWS191


6. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ


7. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ

  1. Выполните инициализацию (см. стр. Нажмите здесь).

    ПРИМЕЧАНИЕ:
    После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
