Шнур Радиоантенны Снятие

Извлеките все диски и кассеты.

ПРИМЕЧАНИЕ:

Если диски или кассеты не извлекаются, не применяйте силу, чтобы извлечь их. Отправьте устройство в ремонтную мастерскую.

Выключите зажигание.

Одновременно нажав выключатели "SEEK UP" и "DISC", включите зажигание (ACC).

УКАЗАНИЕ:

Светодиод дверцы загрузочного лотка компакт-дисков мигает во время режима настройки и горит постоянно после завершения настройки.

Выключите зажигание.

С помощью съемника фиксаторов отцепите захваты и снимите облицовку.

УКАЗАНИЕ:

Перед использованием оберните рабочую часть съемника фиксаторов клейкой лентой.

Поверните рукоятку рычага переключения передач в направлении, указанном стрелкой, и снимите рукоятку.

Освободите 9 фиксаторов с помощью отвертки.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Снимите верхнюю облицовку панели пола, а затем отсоедините разъем.

Выверните винт.

С помощью отвертки освободите 4 фиксатора и 3 захвата.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Снимите отделочную накладку.

Выверните винт.

С помощью отвертки освободите 3 фиксатора и 3 захвата.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Снимите отделочную накладку.

Освободите 4 фиксатора с помощью отвертки.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Снимите панель вещевого ящика в облицовке туннеля пола, а затем отсоедините разъем.

С помощью отвертки освободите 4 фиксатора и снимите воздуховод с дефлектором.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Выверните 4 болта и 2 винта.

Снимите вещевой ящик в облицовке туннеля пола, а затем отсоедините разъем.

Выверните 4 болтов.

Потяните многофункциональный дисплей с радиоприемником в сборе, чтобы расцепить 2 фиксатора с обратной стороны многофункционального дисплея.

Отсоедините разъемы и снимите многофункциональный дисплей с радиоприемником в сборе.

С обратной стороны радиоприемника посмотрите в отверстие рядом с отметкой "SHIP" и убедитесь, что металлическая пластина видна.

ПРИМЕЧАНИЕ:

Если металлической пластины не видно, выполните настройку режима транспортировки еще раз.

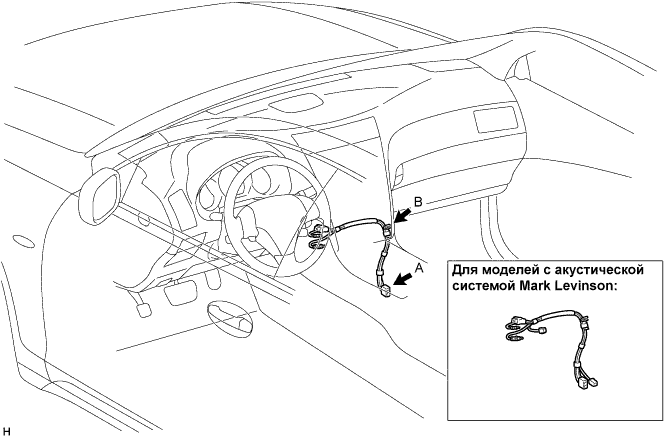

Отсоедините разъем A.

Освободите фиксатор В и снимите шнур радиоантенны.

Отцепите 2 передних крепления подушки сиденья от кузова.

ПРИМЕЧАНИЕ:

Поскольку каркас подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.


2. Повторите рассмотренные действия для другого крепления.


Отцепите 2 задних крепления подушки сиденья от спинки сиденья.

Снимите подушку сиденья.

С помощью отвертки освободите захваты и снимите 2 накладки заднего сиденья.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

С помощью отвертки отцепите захват с тем, чтобы открыть крышку каждой из 3 направляющих плечевого крепления ремня заднего сиденья.

Выверните болт и снимите деталь напольного крепления.

Выверните 4 болта и отверните 2 гайки.

Снимите спинку сиденья.

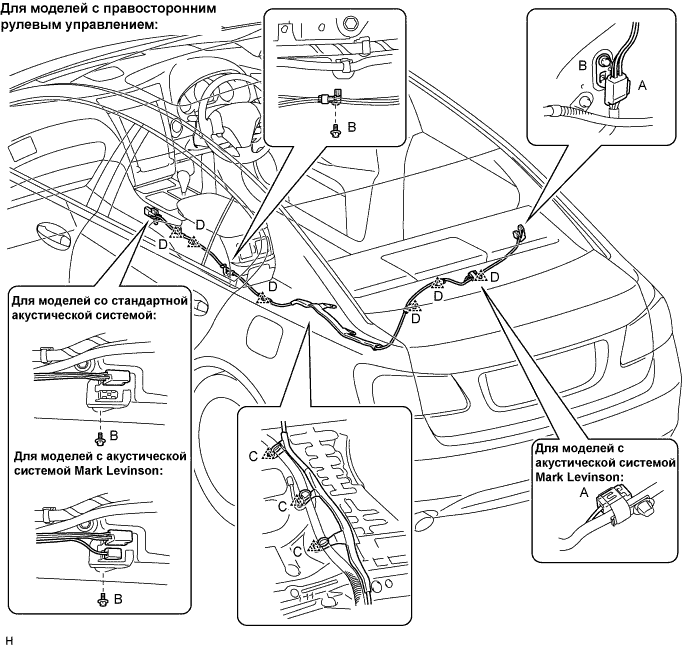

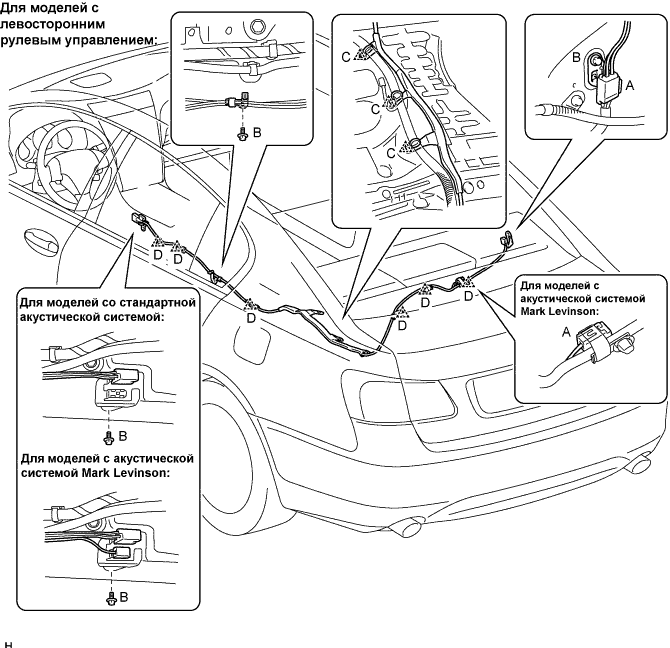

Модели со стандартной акустической системой:

1. Отсоедините разъем A.


Модели с акустической системой Mark Levinson:

1. Отсоедините 2 разъема A.


Выверните болты, отмеченные знаком B.

Освободите 3 фиксатора С защиты антенного шнура от резьбовых шпилек пола.

Освободите 6 фиксатор D и снимите шнур радиоантенны.
